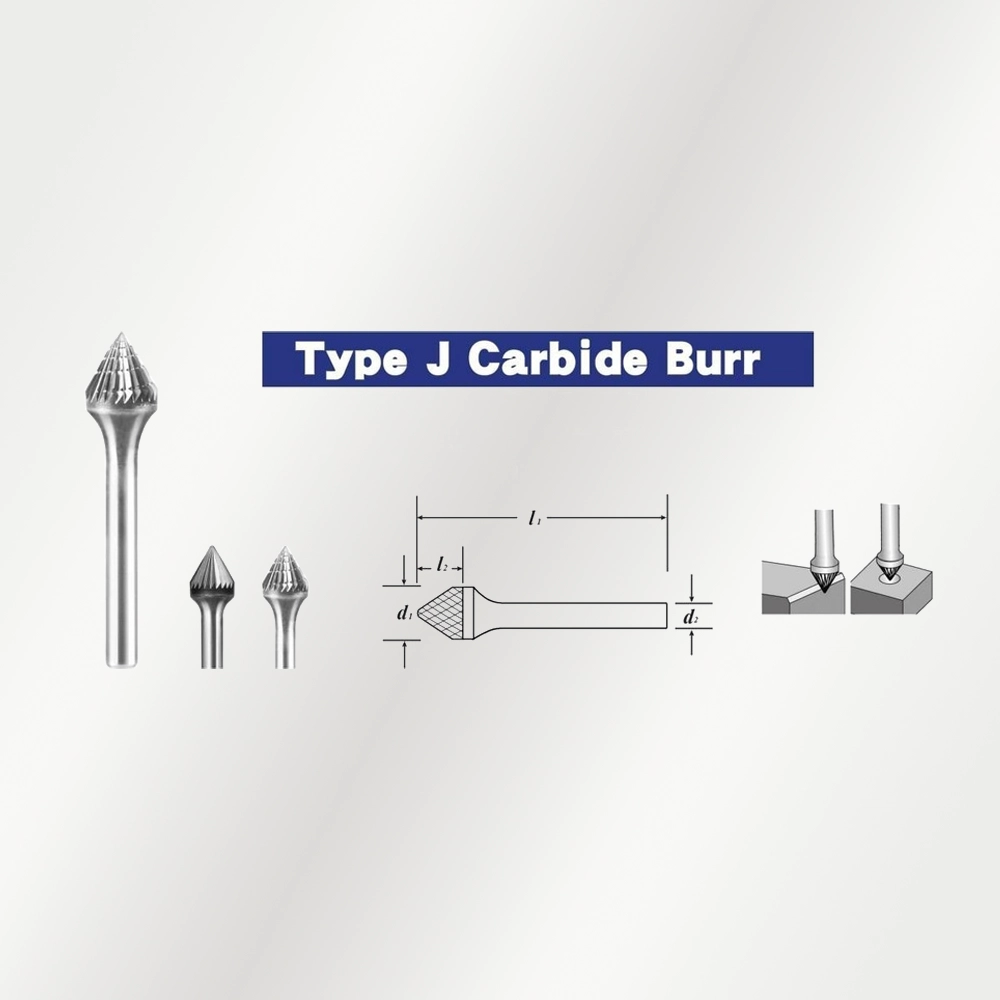

Carbide Burr Shape J (Taper Radius End): Vát bo mềm kiểm soát
Shape J là dạng taper (thuôn) kết thúc bằng đầu bo radius giúp tạo vát có bo
mềm đồng đều hơn so với dùng taper point (K) hoặc shape phẳng. Bài viết hướng dẫn khi nào chọn J và khi nên
chuyển sang K hoặc L.
Tham khảo tổng quan: so sánh các
loại.

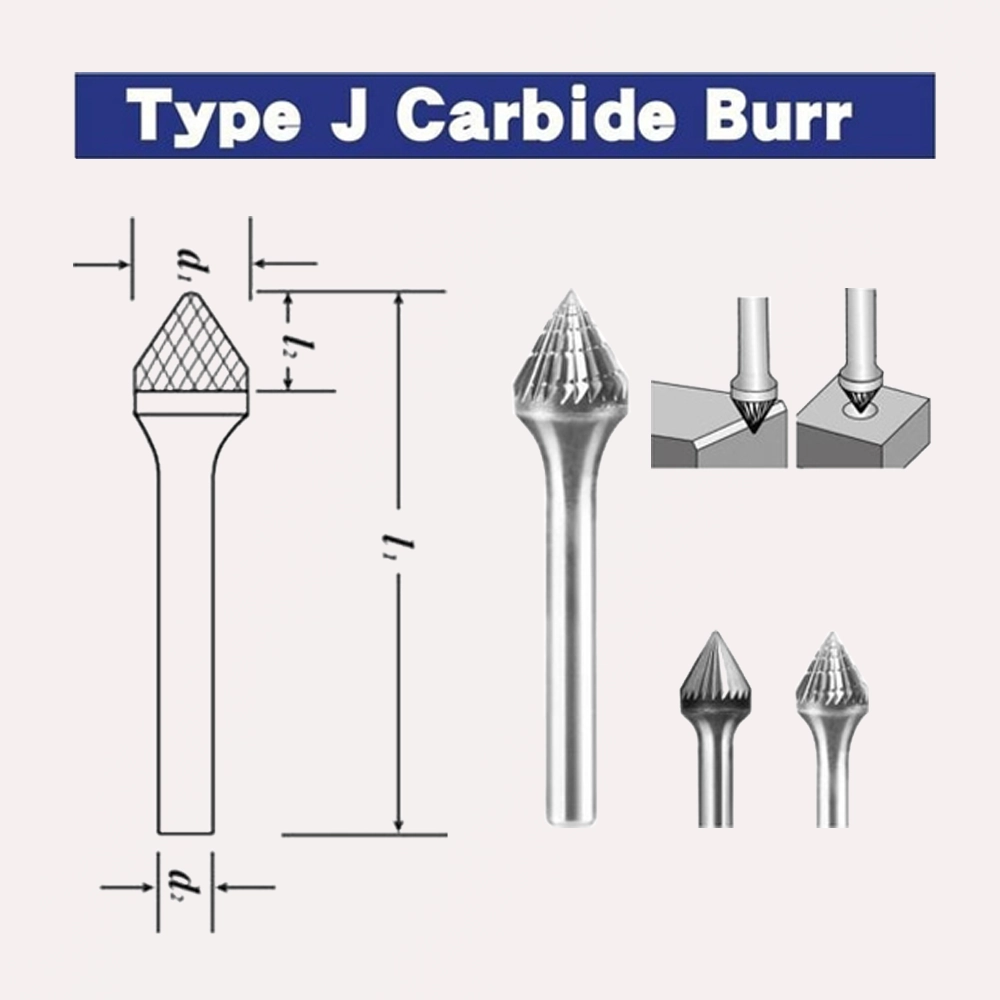

1. Shape J là gì?
Shape J có thân thuôn hội tụ dần và kết thúc bằng đầu bo (radius end). Kết cấu này cho phép vừa vát vừa tạo
mép bo nhẹ trong một quỹ đạo, giảm cạnh sắc nhưng vẫn giữ kiểm soát, khác với K (point) tạo vát sắc mạnh.

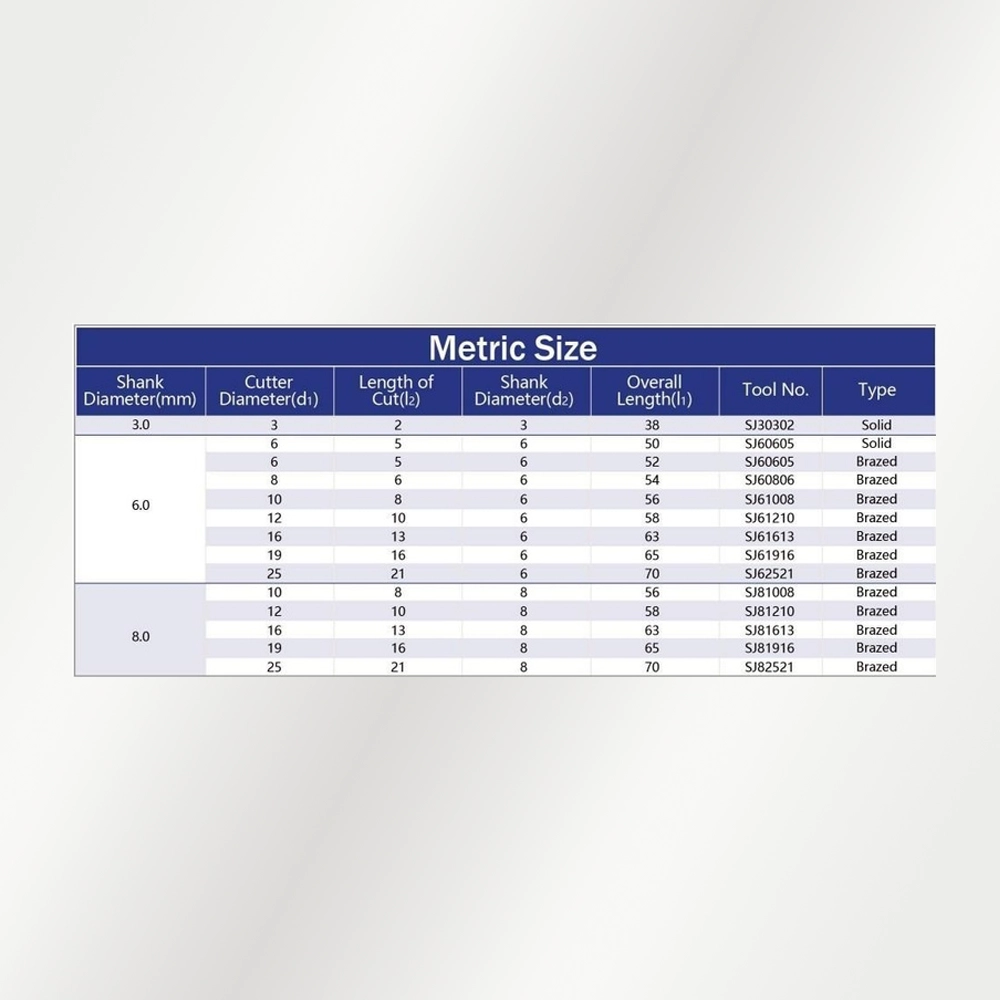

2. Kích thước (Metric & Inch)
Gửi biên dạng + vật liệu → gợi ý shape
Mô tả cạnh cần vát (góc mong muốn / bo nhẹ?), vật liệu & bước tiếp theo. Đội kỹ thuật phản hồi nên dùng
J, K hay L.
3. Hình học vát + bo phân bổ áp lực
Phần taper dàn đều lực dọc chiều dài tiếp xúc; đầu bo tránh “cắn” sâu ở cuối đường vát. Điều này giúp
vát bo chuyển tiếp mượt hơn so với đầu nhọn, giảm nguy cơ tạo gờ phụ hoặc rãnh sâu tại điểm
kết thúc.
Bo chuyển tiếp
Cạnh không sắc gắt.
Kiểm soát áp lực
Taper dài giảm ăn đột ngột.
4. Ứng dụng vát bo mềm
5. Khi KHÔNG nên dùng
- Cần vát sắc rõ (45°/nhọn) – dùng Shape K.
- Cần góc chuẩn (60° ổn định) – dùng Shape L (cone 60°).
- Cần vát lớn hơn góc tiêu chuẩn hoặc bo sâu – cân nhắc shape chuyên dụng khác.
6. So với Shape K / L
| Tiêu chí | Shape J (Taper Radius) | Shape K (Taper Point) | Shape L (Cone 60°) |
|---|---|---|---|
| Bo mềm | Rất tốt | Kém | Hạn chế (góc chuẩn) |
| Vát sắc | Trung bình (bo) | Rất tốt | Tốt (góc 60°) |
| Góc chuẩn | Không | Không | Có (60°) |
| Kiểm soát rung | Tốt (tiếp xúc dài) | Trung bình (điểm) | Tốt (bề mặt côn) |
| Ứng dụng phủ/sơn | Rất phù hợp | Phải giảm lực | Phù hợp nếu cần góc chính |
Shape K cho vát sắc; Shape L khi cần góc chuẩn 60°; Shape J ở giữa cho bo mềm kiểm soát.
7. FAQ
- Khi nào dùng Shape J?
Khi cần vát + bo nhẹ kiểm soát, mép không sắc gắt.
- Khác Shape K?
J bo mềm; K nhọn cho vát sắc mạnh.
- Thay cone 60° được không?
Không nếu yêu cầu góc chuẩn đều – dùng Shape L.
- Pattern đề xuất?
Double / Fine; Aluminium cho nhôm.
Phân vân J hay K? Liên hệ kỹ thuật
