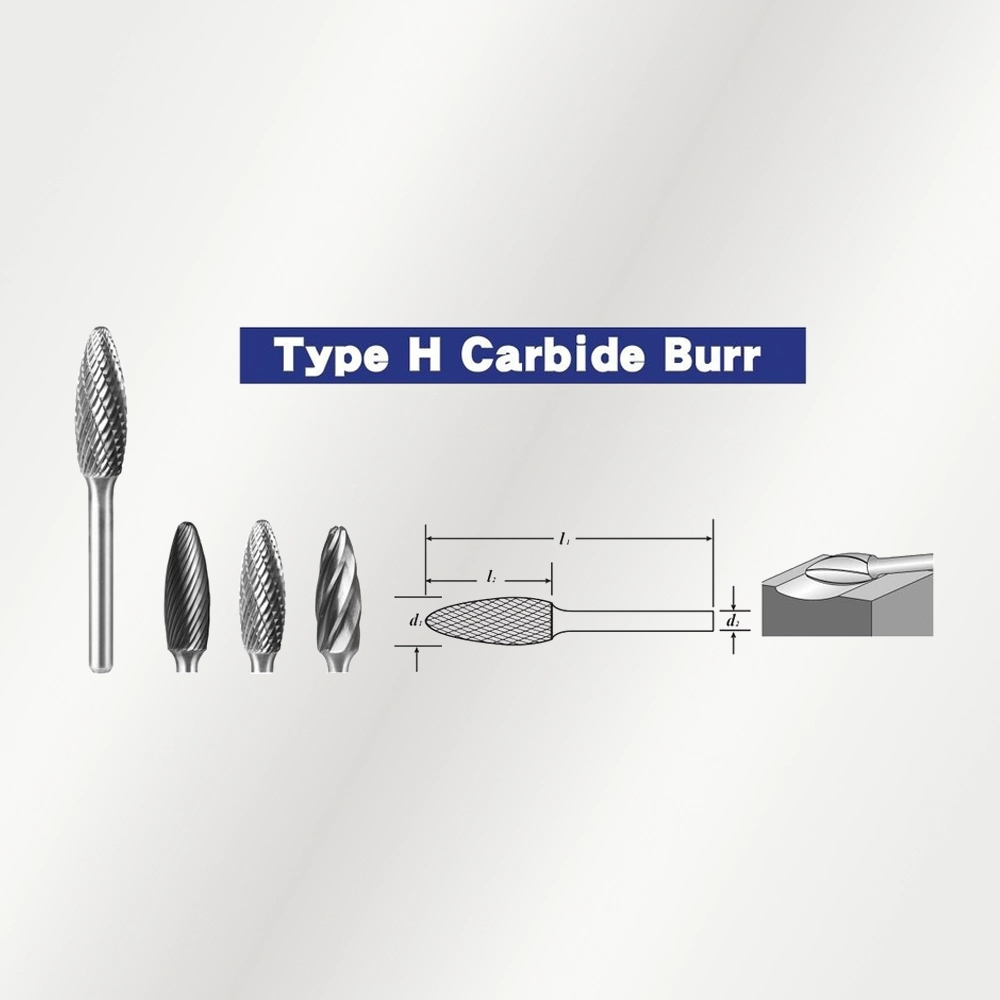

Carbide Burr Shape H (Flame): Chuyển tiếp cong thuôn dài
Shape H (Flame) có thân thuôn kéo dài với hai đầu bo dần thành “ngọn lửa” giúp theo sát đường cong dài và bo mềm chuyển tiếp mà không ăn điểm như cầu (D) hay quá nhọn như F/G. Bài viết hướng dẫn khi nào chọn Flame và giới hạn trên diện phẳng.
Tham khảo tổng quan: so sánh các loại.
1. Shape H là gì?
Shape H có thân thuôn dần – phần giữa lớn hơn hai đầu, tạo profile “ngọn lửa”. Khi quét dọc đường cong, chiều dài tiếp xúc thay đổi mượt giúp phân bố lực đều hơn so với bóng (D) tiếp xúc điểm.

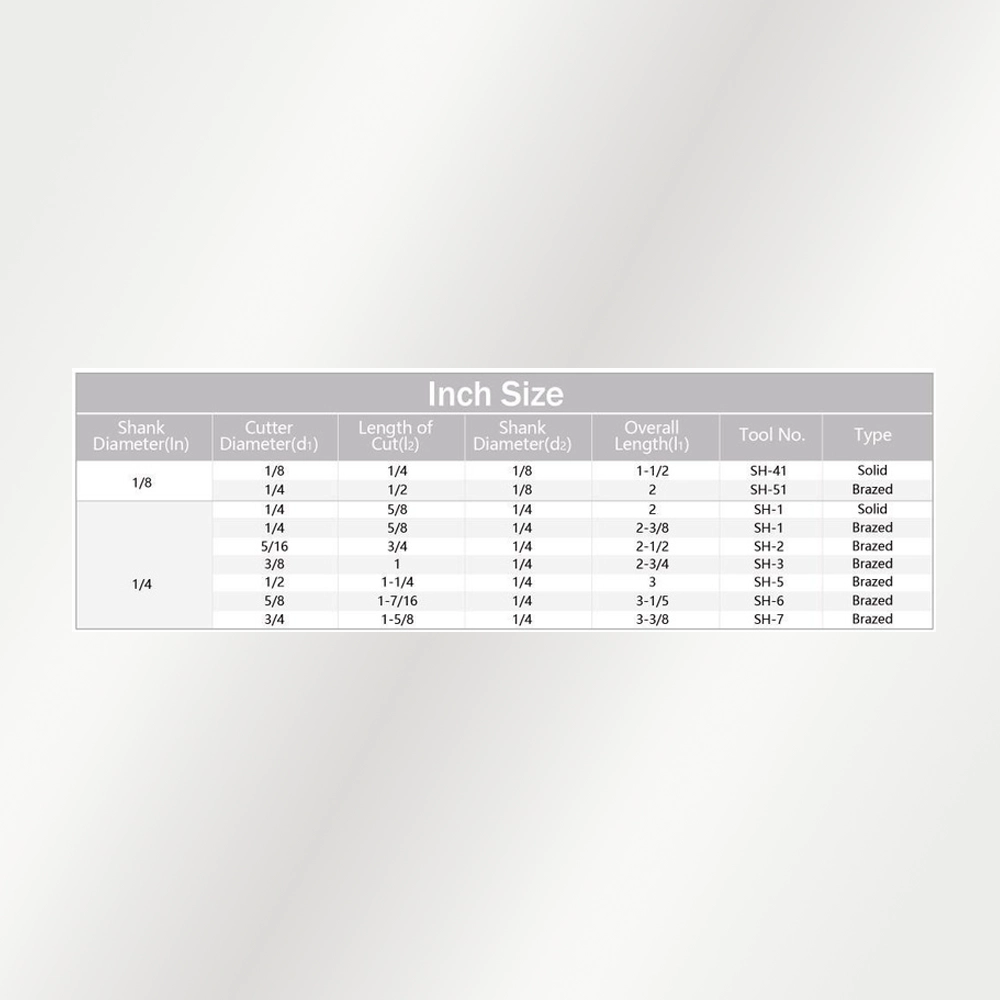

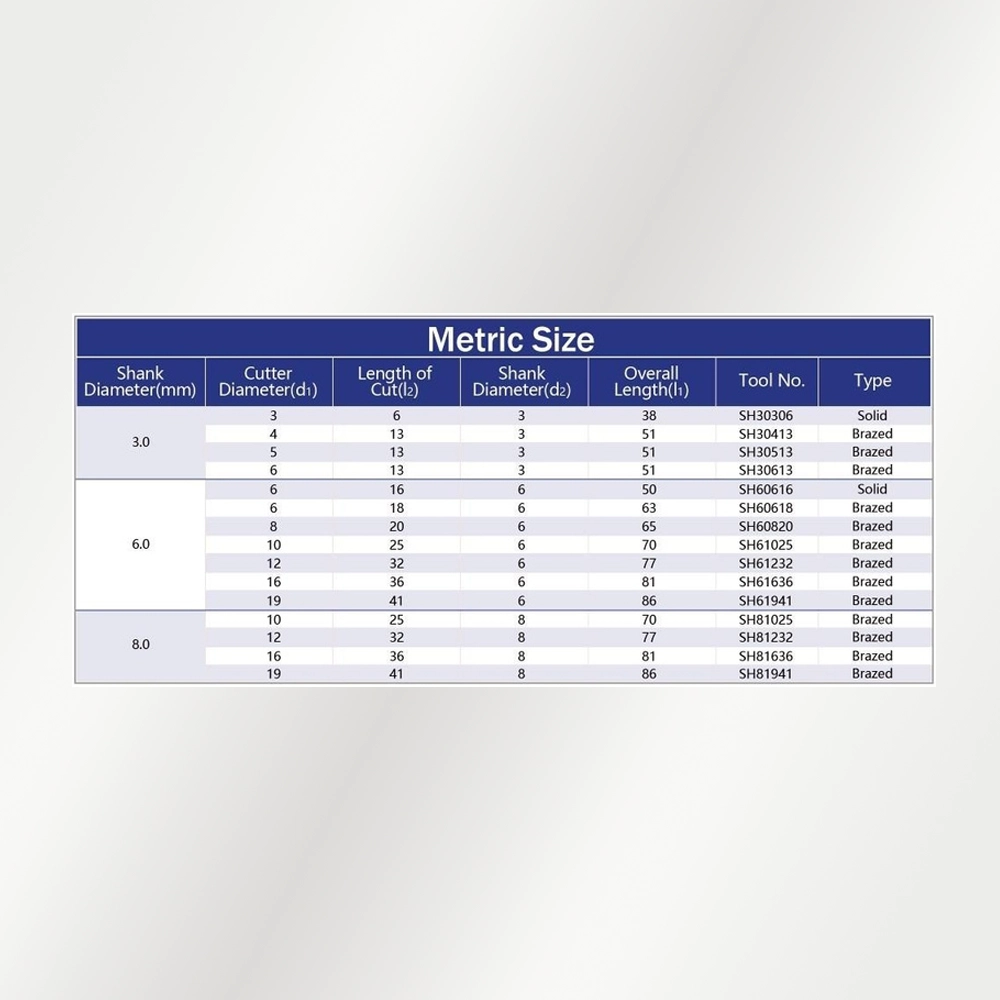

2. Kích thước (Metric & Inch)

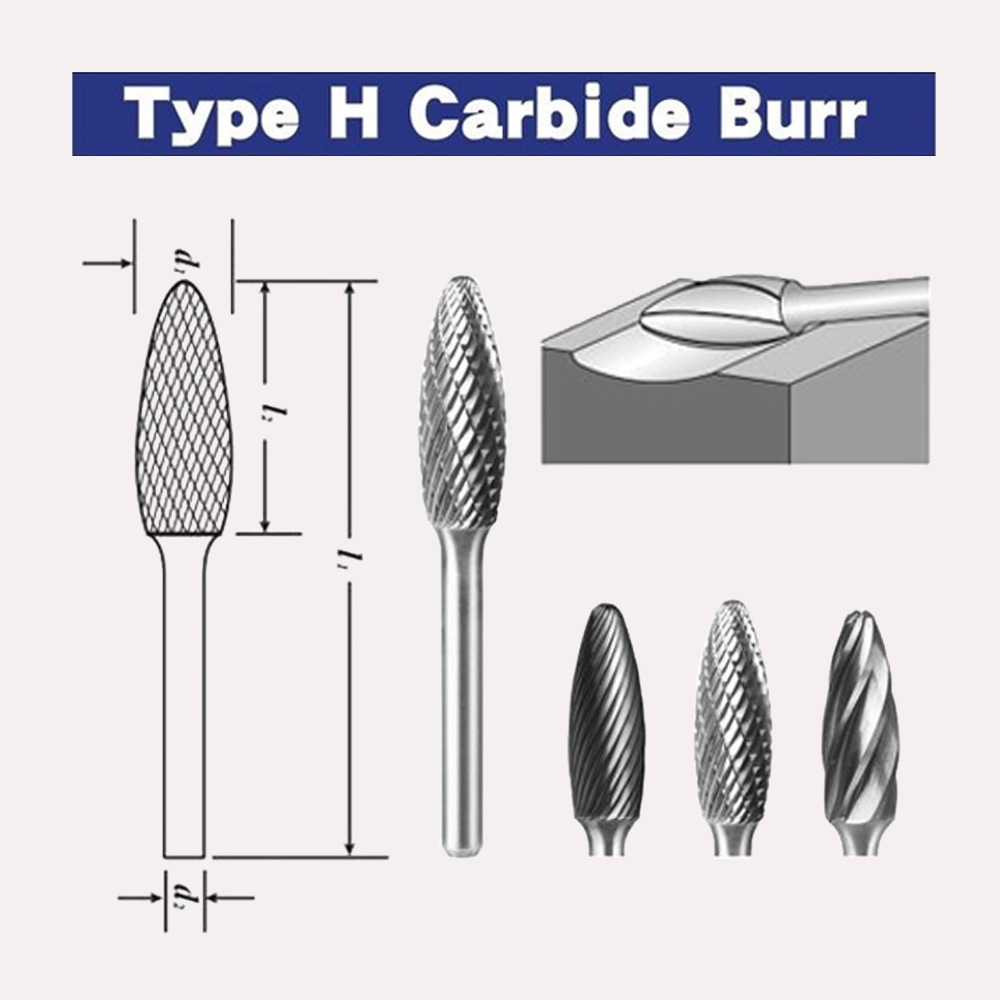

3. Hình học thuôn & tiếp xúc tuyến
Khi giữ góc nhỏ, phần giữa thân “ôm” đường cong → tiếp xúc tuyến dài giúp blend êm. Khi nghiêng ít, đầu nhỏ cho phép kết thúc mép cong mà không tạo vệt đột ngột. Điều này giảm nguy cơ lõm cục bộ so với cầu xoay tại một điểm.
Blend mượt dài
Dải tiếp xúc dài ổn định.
Giảm lõm điểm
Không tập trung lực tại một điểm.
4. Ứng dụng chuyển tiếp cong dài
| Tình huống | Mục tiêu | Lưu ý thao tác |
|---|---|---|
| Blend đường cong thân | Mượt không bậc | Quét chồng 30–40% |
| Bo kéo dài mép cong | Đồng đều suốt chiều dài | Giữ tốc độ tay ổn định |
| Hòa vệt phay cong | Giảm rãnh xen kẽ | Góc nghiêng nhỏ |
| Tinh nhẹ trước bước mịn | Bề mặt trung gian đều | Chuyển Oval / Fine nếu cần mịn hơn |
Gửi hình dạng chi tiết + vật liệu → gợi ý shape
Mô tả đường cong / chuyển tiếp, vật liệu, bước quy trình & mục tiêu bề mặt. Đội kỹ thuật phản hồi nên chọn Flame hay Shape F/G/D.
5. Khi KHÔNG nên dùng
- Diện phẳng cần san đều – dùng A/B.
- Khe rất hẹp / góc nhọn sâu – dùng G (point) hoặc F.
- Cần bo sâu đa hướng – cầu (D) linh hoạt hơn.
6. So với Shape F / G / D
| Tiêu chí | Shape H | Shape F | Shape G | Shape D |
|---|---|---|---|---|
| Blend cong dài | Rất tốt | Khá | Kém | Trung bình |
| Bo mềm kéo dài | Rất tốt | Tốt (trong hốc bó) | Kém | Trung bình (đa hướng) |
| Khe hẹp sâu | Kém | Tốt | Rất tốt | Trung bình |
| Bo sâu đa hướng | Trung bình | Tốt | Kém | Rất tốt |
| Nguy cơ lõm điểm | Thấp | Thấp | Thấp (nhọn nhưng rãnh) | Cao (điểm) |
Shape F cho hốc bó; Shape G chạm góc nhọn sâu; Shape D bo đa hướng sâu – Flame ở giữa khi cần dải tiếp xúc dài.
7. FAQ
- Khi nào dùng Shape H?
Khi cần blend / bo mềm đường cong dài.
- Khác Shape F/G?
Flame tiếp xúc dải mềm; F dành cho hốc bó; G cho góc nhọn.
- Dùng san phẳng được không?
Không tối ưu – chuyển Shape A/B.
- Pattern đề xuất?
Double / Fine tùy hoàn thiện; Aluminium cho nhôm.
