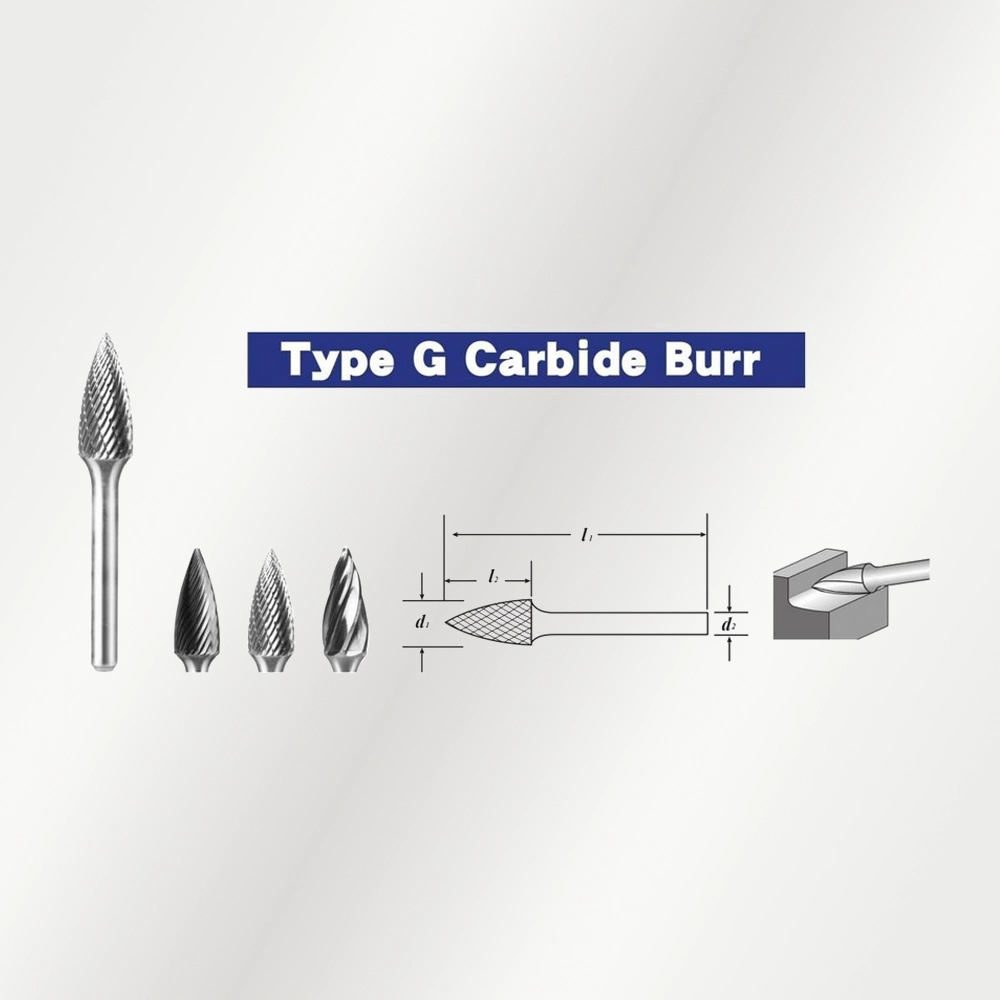

Carbide Burr Shape G (Tree Point End): Vươn sâu vào góc nhọn
Shape G có thân thuôn dài kết thúc bằng đầu nhọn giúp chạm sâu đáy góc nhọn / khe thuôn hẹp mà các shape đầu bo hoặc cầu không tới. Bài viết giúp bạn phân biệt khi nào cần “point” thay vì đầu bo (F) hay cầu (D).
Kiểm soát & rủi ro
Đầu nhọn tập trung lực rất nhỏ – dễ tạo rãnh nếu dừng hoặc rung. Giữ lực nhẹ, tiến dần và tránh “khoan” đứng một điểm.
1. Shape G là gì?

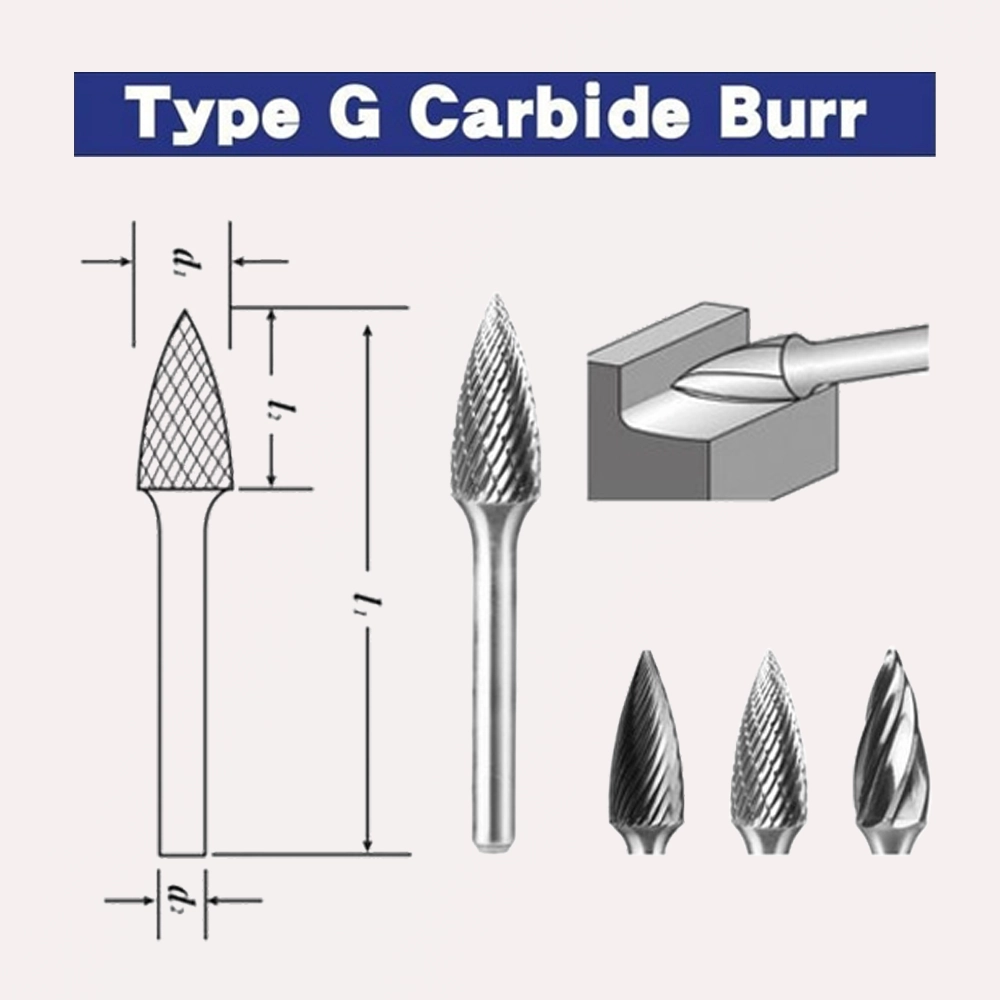

Shape G là biến thể “tree point end” – thân thuôn để giảm cạ thành, đầu nhọn tiếp cận sâu góc / khe. Không tạo bán kính đáng kể; mục tiêu chính là tiếp cận & làm sạch.

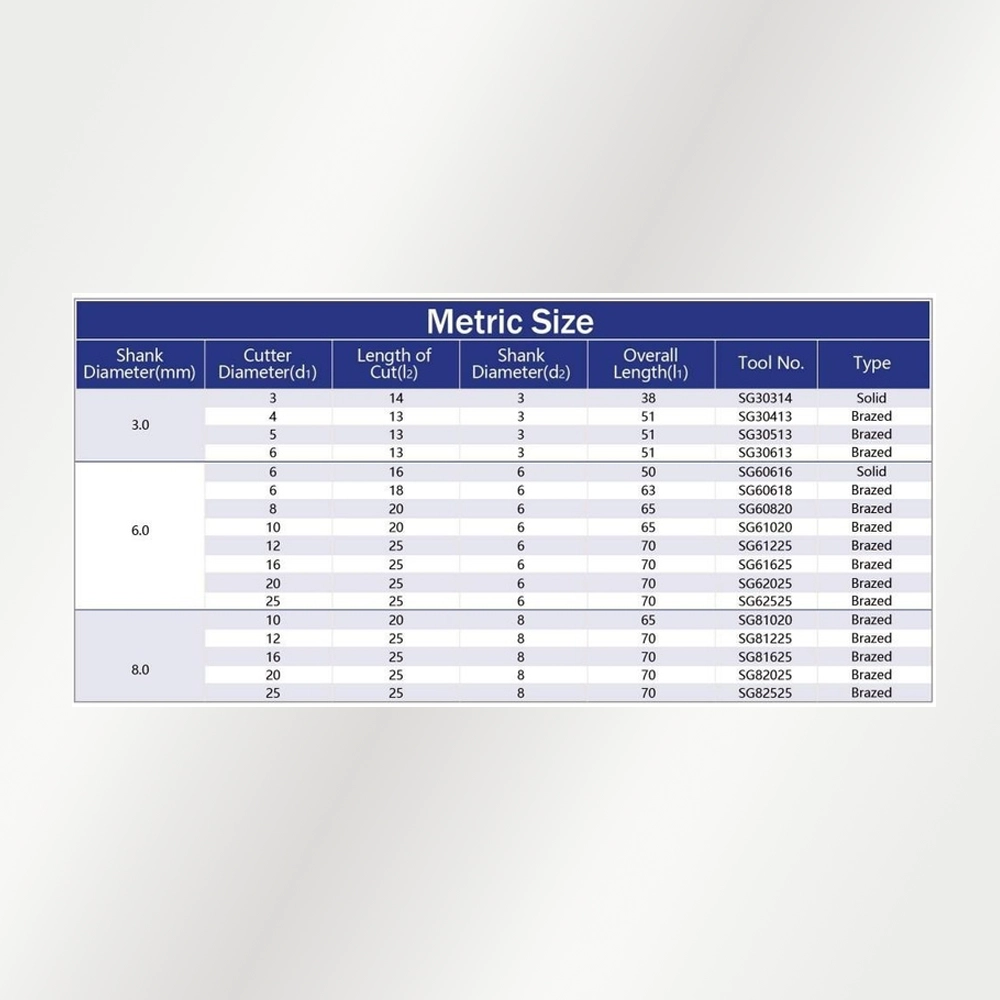

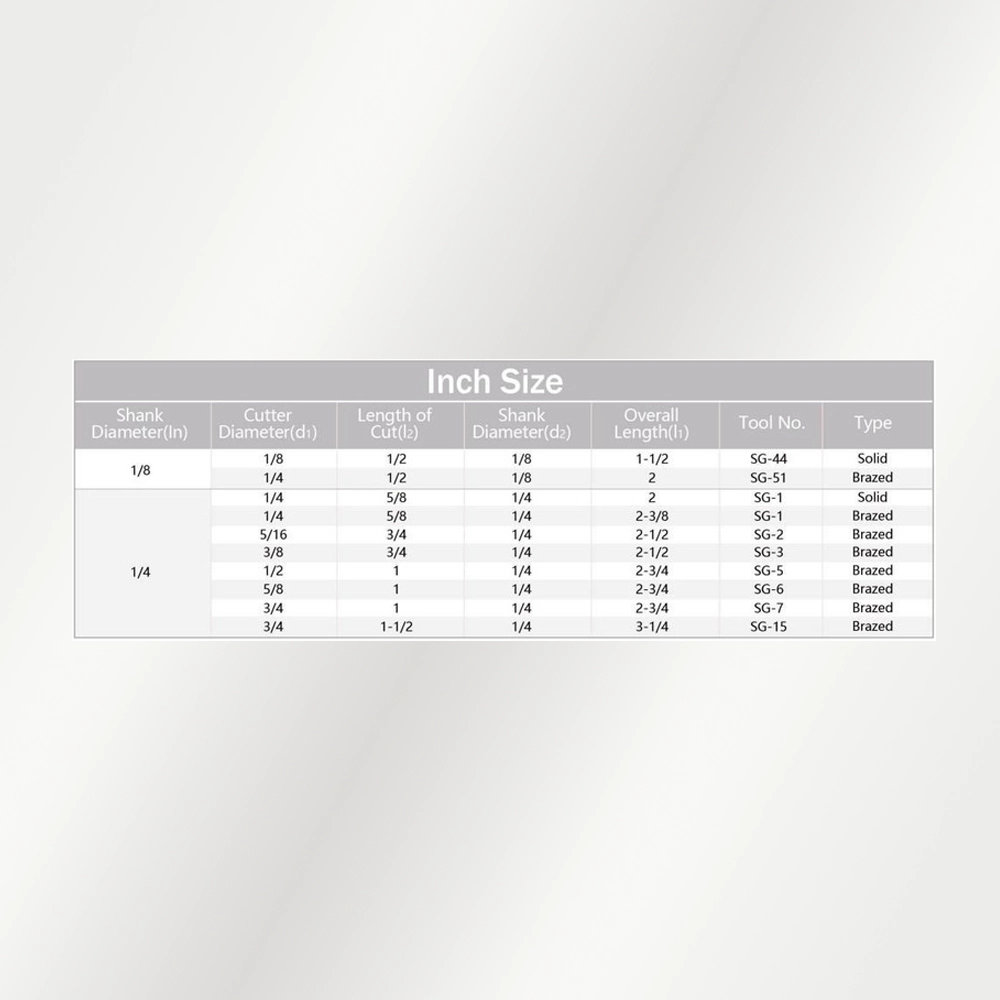

2. Kích thước (Metric & Inch)
3. Tiếp cận góc & khe thuôn sâu
Đầu nhọn cho phép chạm đáy khe / góc mà đầu bo (F) hoặc bo bán kính (D) bị cản. Khi tiến sâu, giảm tốc độ dịch chuyển để hạn chế rung ngang. Sử dụng quỹ đạo “vuốt” ngắn thay vì đè dọc để tránh tạo rãnh.
Chạm đáy
Xử lý bavia sót trong góc sâu.
Giảm cạ
Thân thuôn tránh ma sát thành.
4. Ứng dụng chính
| Tình huống | Mục tiêu | Lưu ý thao tác |
|---|---|---|
| Bavia đáy góc nhọn | Loại bỏ sạch | Vuốt nhẹ, không ấn đứng |
| Khe thuôn sâu | Chạm đến đáy | Giảm lực ở cuối khe |
| Vệt nhọn cục bộ | Sửa / làm tròn nhẹ | Rê quỹ đạo ngắn |
| Chuẩn bị hàn (làm sạch) | Bỏ góc thừa sắc | Không ăn rộng ngoài vùng |
5. Khi KHÔNG nên dùng
- Blend dài hoặc bo bán kính – dùng Shape E hoặc F.
- Bo đa hướng sâu – Shape D hoặc C.
- Diện phẳng hoặc mép rộng – dùng Shape A/B.
6. So với Shape F / H
| Tiêu chí | Shape G (Point) | Shape F (Radius) | Shape H (Taper) |
|---|---|---|---|
| Góc nhọn sâu | Rất tốt | Hạn chế (đầu bo) | Tốt (nhưng không nhọn bằng) |
| Khe thuôn dài | Tốt | Tốt | Rất tốt (thuôn dài) |
| Bo bán kính | Kém | Tốt | Trung bình |
| Nguy cơ tạo rãnh | Cao (điểm) | Trung bình | Trung bình |
| Blend dài | Kém | Trung bình | Kém |
Shape F giữ bán kính kiểm soát; Shape G tập trung tiếp cận sâu; Shape H (nếu dùng) thuôn dài hỗ trợ tiếp cận khe sâu nhưng không nhọn bằng G.
7. FAQ
- Khi nào dùng Shape G?
Khi cần vươn vào góc nhọn / khe thuôn sâu mà đầu bo không chạm tới.
- Khác Shape F?
G chạm sâu hơn nhưng không tạo bán kính; F bo nhẹ kiểm soát.
- Dùng cho diện phẳng?
Không – dễ tạo rãnh; dùng Shape A/B hoặc E.
- Pattern đề xuất?
Double / Single tùy vật liệu; Aluminium cho nhôm.
Gửi vật liệu + kiểu góc → gợi ý shape
Mô tả vật liệu, độ sâu / dạng góc, khe thuôn & mục tiêu (làm sạch / bo). Đội kỹ thuật phản hồi dùng G, F hay cần dạng khác.
