Carbide Burr Shape F (Tree Radius End): Truy cập hốc cong bó hẹp?
Shape F có thân thuôn “dạng cây” với đầu bo bán kính cho phép vươn vào hốc cong bó hẹp mà cầu (D) dễ cạ vách. Bài viết giúp bạn hiểu khi nào F tối ưu so với D (cầu), E (oval) hoặc G (đầu nhọn).

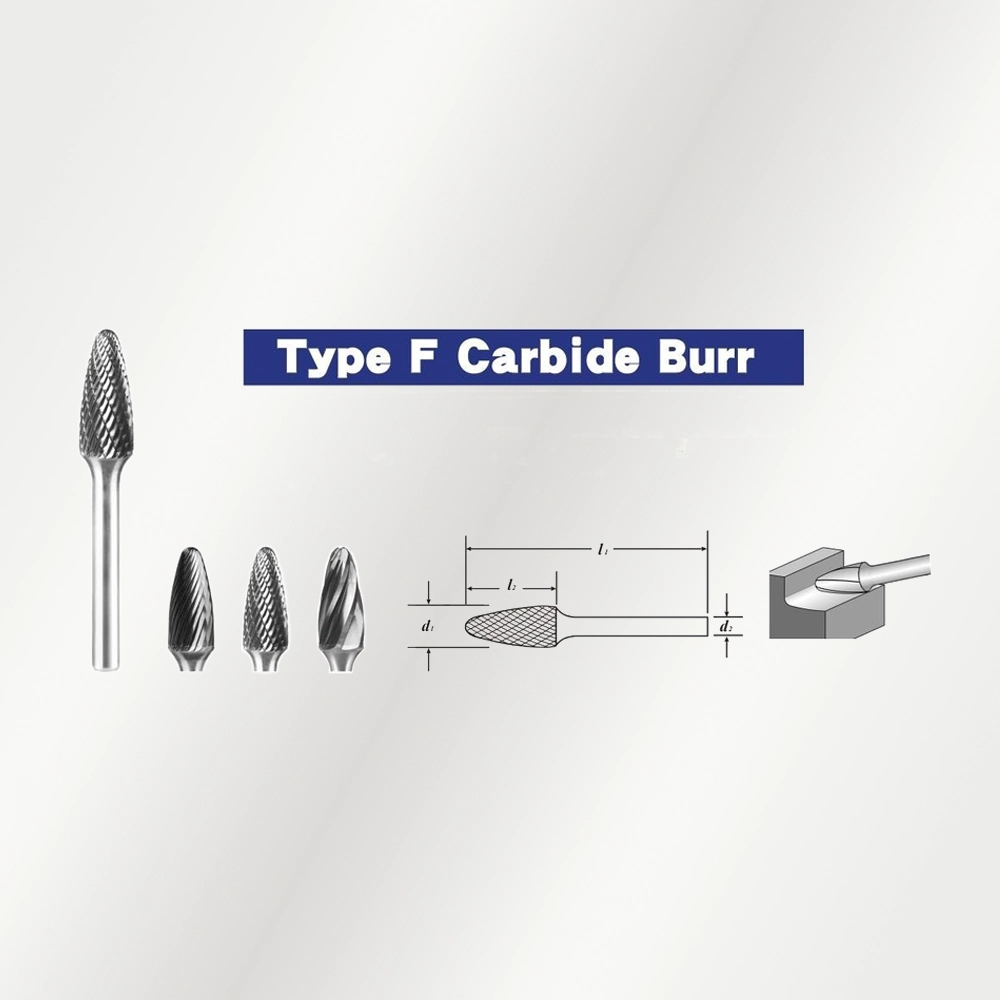

1. Shape F là gì?
Shape F có thân thuôn dần về phía đầu bo. Thân thuôn giảm diện tích cạ vào thành hốc bó hẹp, trong khi đầu bo cung cấp tiếp xúc cong kiểm soát hơn so với đầu nhọn (G).

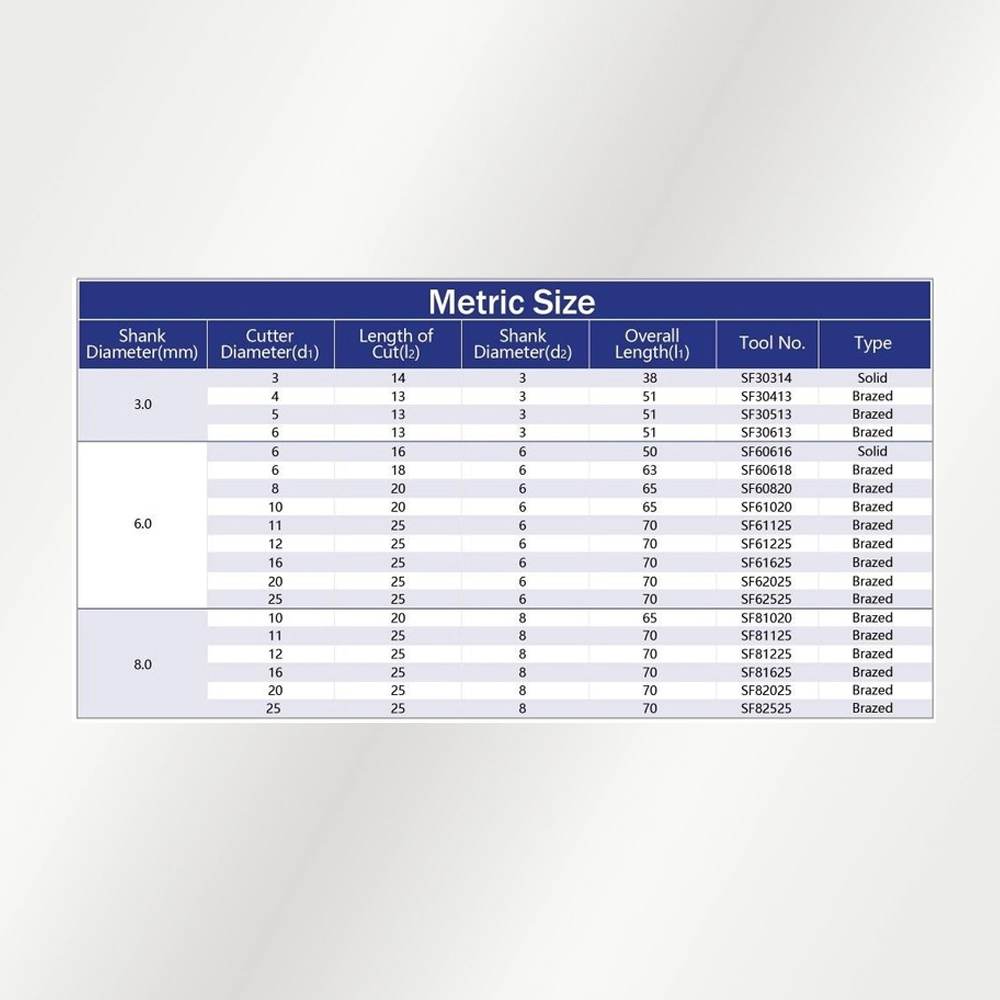

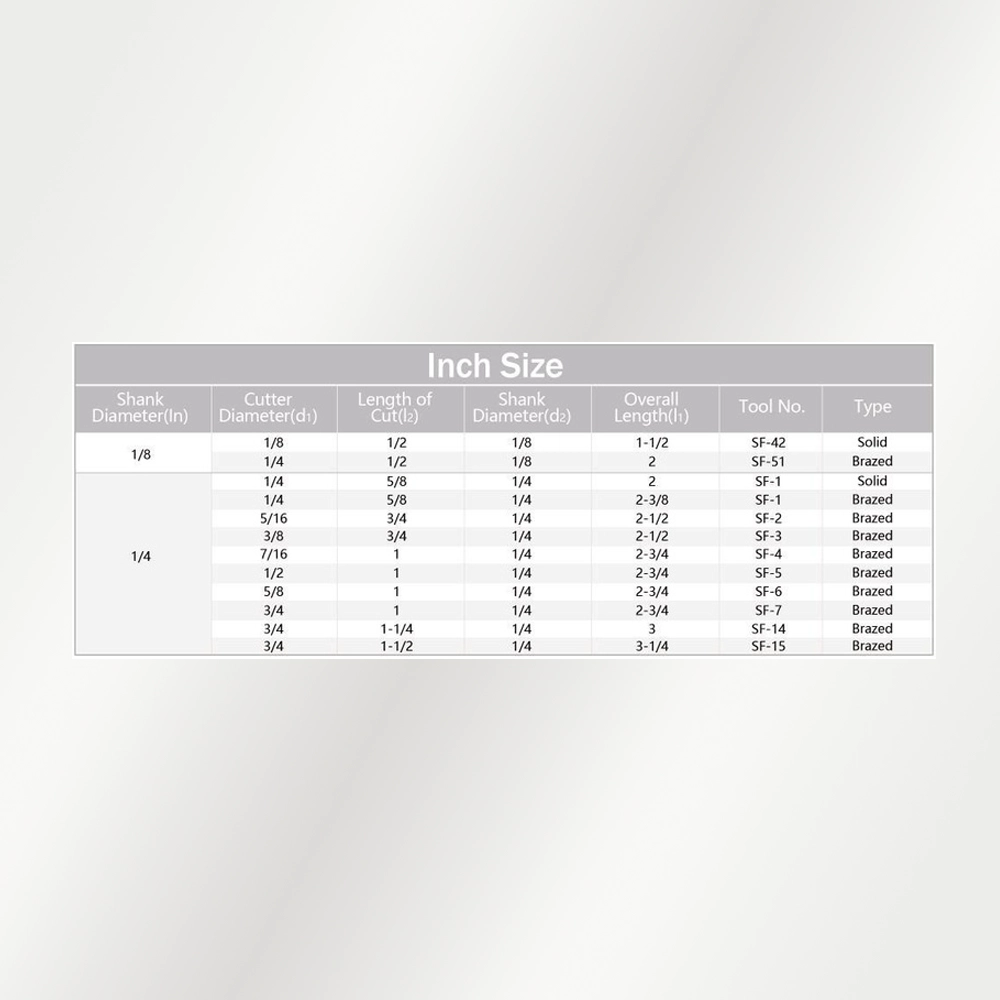

2. Kích thước (Metric & Inch)

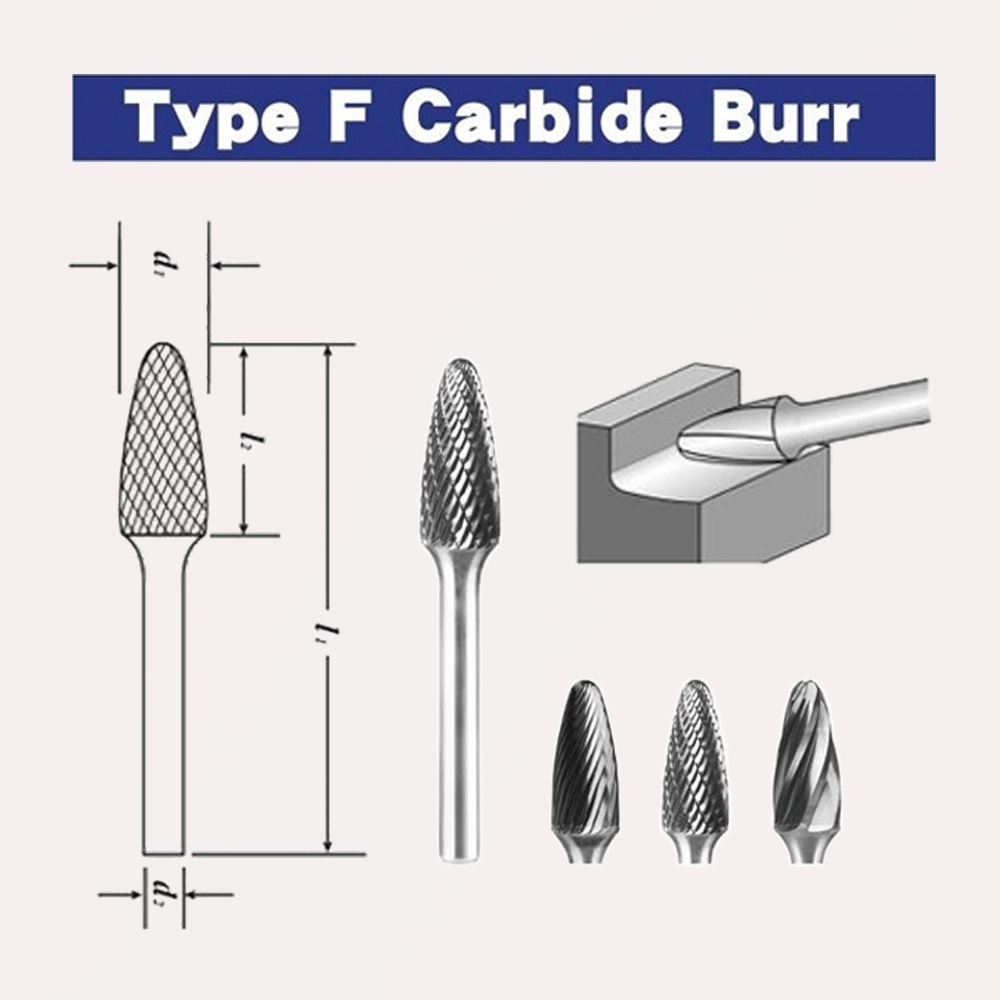

3. Hình học thuôn & tiếp xúc kiểm soát
Thân thuôn giảm ma sát thành bên khi đi sâu, giúp giữ tốc độ tay ổn định. Đầu bo tạo diện tiếp xúc cong ngắn, giúp bo / sửa nhẹ mà ít nguy cơ “đâm” như nhọn (G) hay ăn điểm như cầu (D) trong không gian bó.
Giảm cọ vách
Thuôn tránh ma sát dư.
Bán kính kiểm soát
Bo nhẹ trong hốc bó.
4. Ứng dụng trong hốc cong bó
| Tình huống | Mục tiêu | Lưu ý thao tác |
|---|---|---|
| Hốc cong bán kính vừa | Bo / làm mượt nhẹ | Đi quỹ đạo cong nhỏ |
| Chuyển tiếp hốc – thành | Giảm bậc sắc | Không ép thẳng thành |
| Xóa vệt nhọn trong hốc bó | Mềm góc chuyển | Nghiêng nhẹ, không dừng điểm |
| Chuẩn bị trước tinh | Bề mặt trung gian đều | Chuyển Oval / Fine nếu cần blend rộng |
5. Khi KHÔNG nên dùng
- Góc nhọn sâu cần chạm đáy – dùng Shape G (đầu nhọn).
- Blend dài / bo nhẹ diện rộng – Shape E (Oval) tốt hơn.
- Bo đa hướng sâu rộng – Shape D (cầu) linh hoạt hơn.
6. So với Shape D / G / E
| Tiêu chí | Shape F | Shape D (Ball) | Shape G (Point) | Shape E (Oval) |
|---|---|---|---|---|
| Hốc cong bó | Rất tốt | Trung bình | Tốt (nhưng nhọn) | Kém |
| Vươn góc nhọn sâu | Hạn chế | Kém | Rất tốt | Rất kém |
| Bo / bán kính nhẹ | Tốt | Rất tốt (đa hướng) | Kém (nhọn) | Tốt |
| Blend dài | Trung bình | Trung bình | Kém | Rất tốt |
| Nguy cơ ăn điểm | Thấp hơn D | Cao (điểm) | Thấp (nhọn) nhưng dễ rãnh | Thấp |
Shape D linh hoạt đa hướng; Shape G chạm đáy góc nhọn; Shape E blend dài – F ở giữa cho hốc bó cần bán kính kiểm soát.
7. FAQ
- Khi nào dùng Shape F?
Khi hốc cong bó cần bán kính kiểm soát mà cầu cạ thành hoặc nhọn quá sắc.
- Khác Shape D?
F ít tiếp xúc dư vào vách bó – kiểm soát hơn trong không gian hẹp.
- Xử lý góc nhọn sâu?
Không – dùng Shape G.
- Pattern đề xuất?
Double / Fine tùy hoàn thiện; Aluminium cho nhôm.
