Carbide Burr Shape E (Oval): Làm mượt chuyển tiếp & mép bo nhẹ?
Shape E (Oval) có hình elip đối xứng giúp phân tán áp lực rộng hơn so với cầu, tạo quỹ đạo blend mượt cho chuyển tiếp cong & bo nhẹ mép mà giảm nguy cơ tạo lõm cục bộ. Bài viết giải thích khi nào dùng E thay D hoặc F.

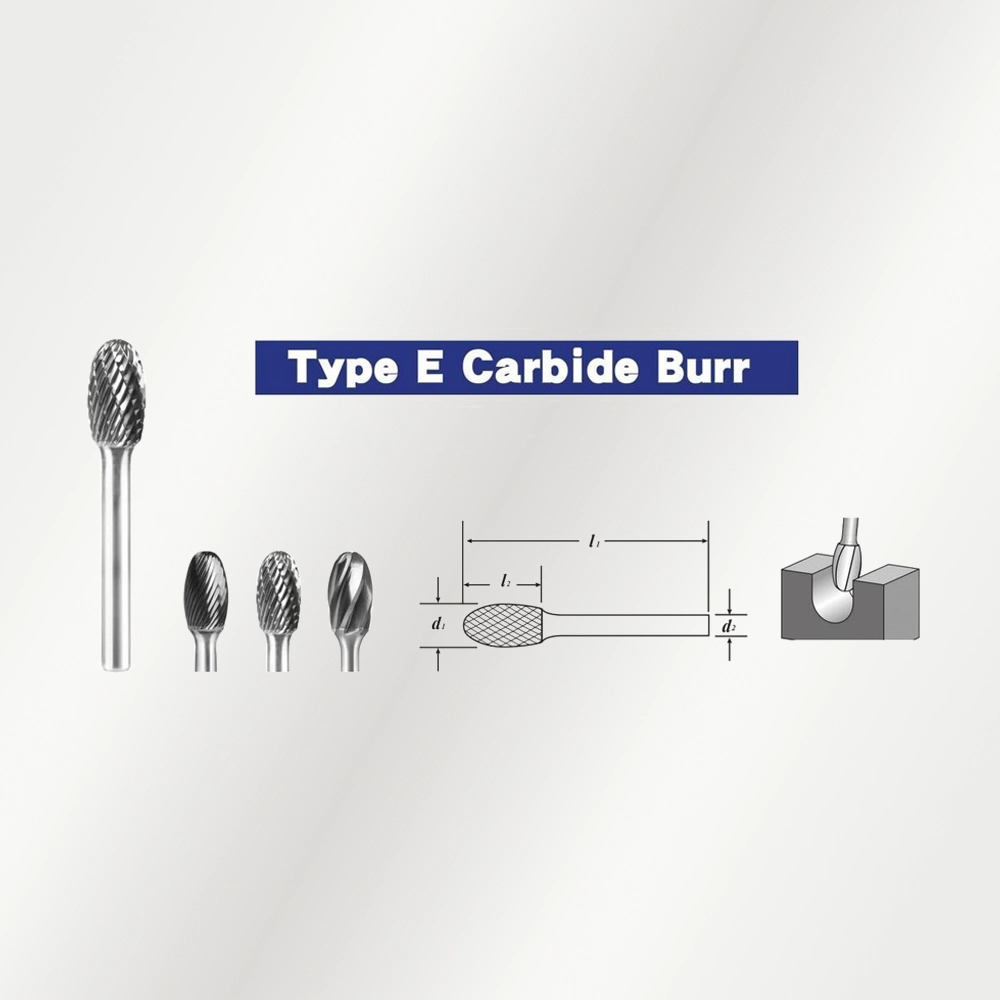

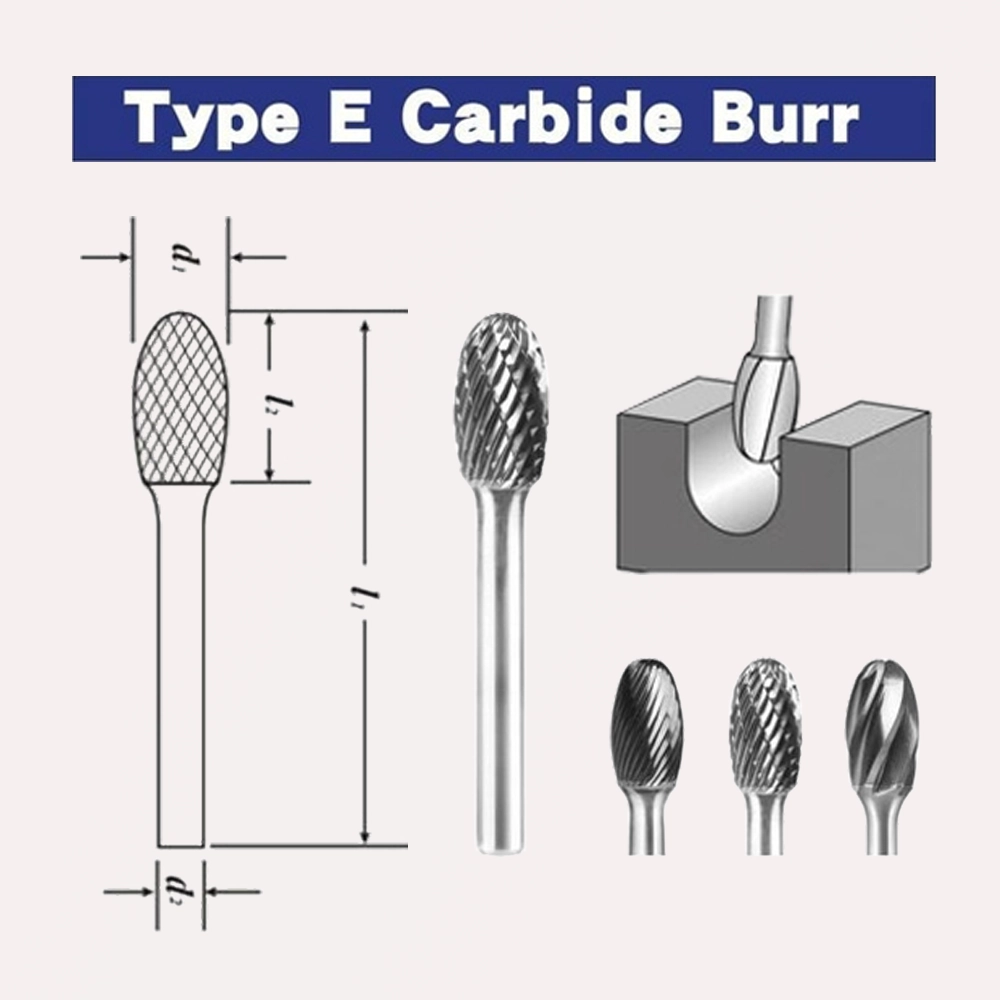

1. Shape E là gì?
Shape E có thân elip (oval) – chiều dài lớn hơn cầu, hai đầu bo dần. Điều này tạo dải tiếp xúc dài hơn khi quét, phân tán lực và giảm nguy cơ điểm lõm so với cầu toàn phần trong thao tác blend.

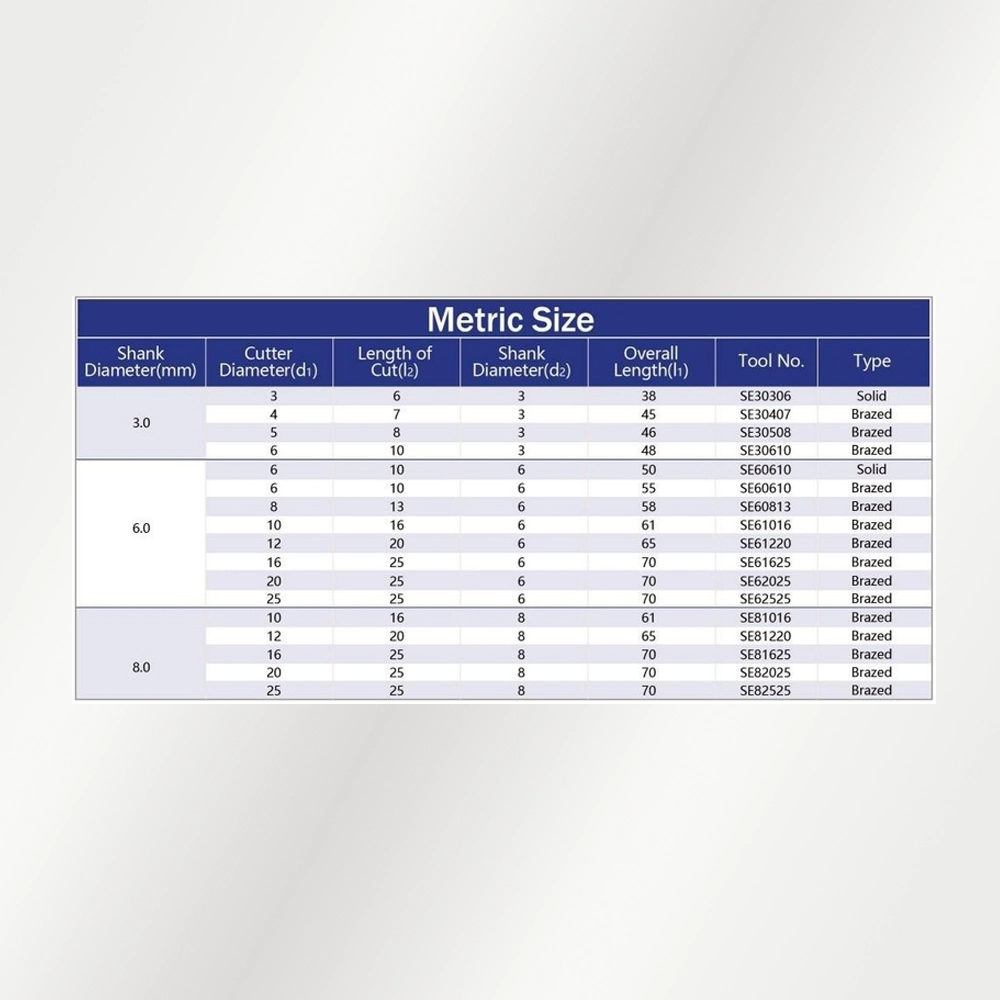

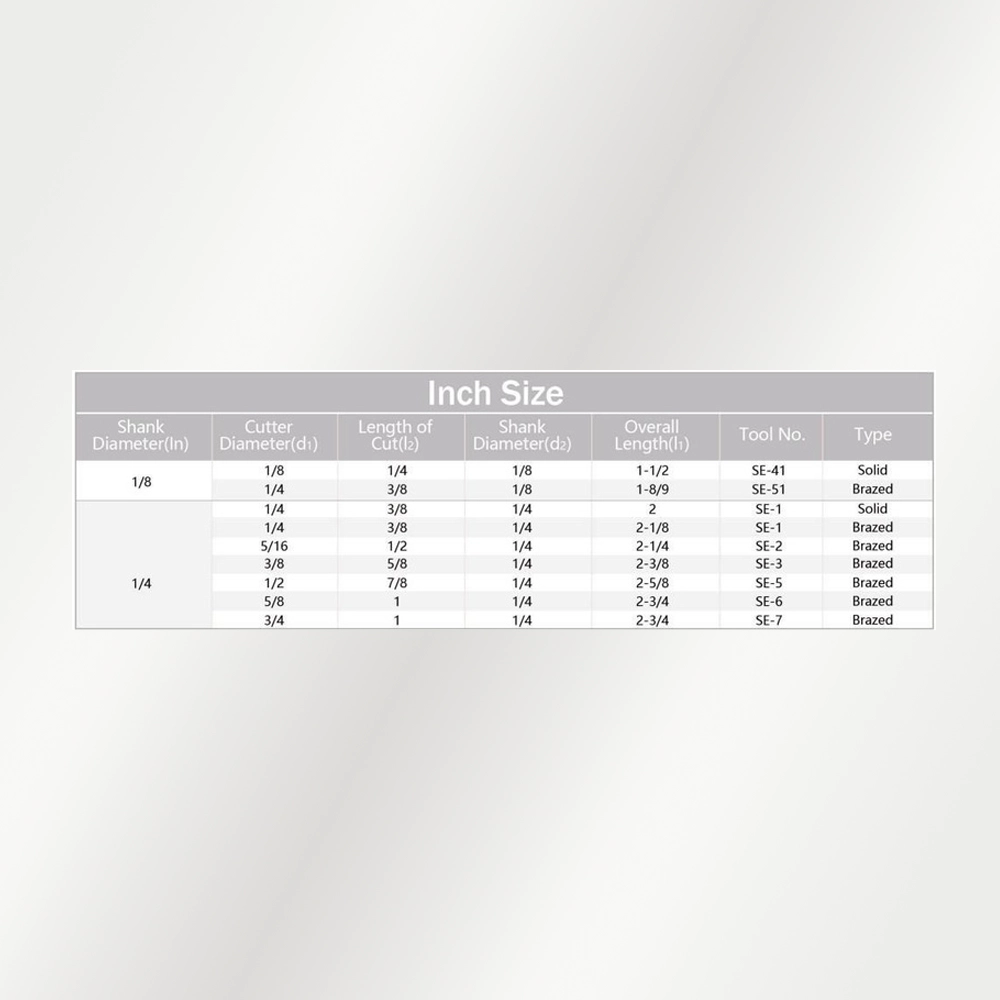

2. Kích thước (Metric & Inch)
3. Tiếp xúc mượt & phân tán áp lực
Dải elip cho phép bạn quét cung cong hoặc mép cần bo nhẹ mà giữ độ ăn đồng đều. Khi nghiêng nhỏ, vùng tiếp xúc kéo dài → giảm vệt “cắn” sâu giữa. Điều này hữu ích khi bạn cần hòa (blend) dấu phay / mối chuyển tiếp mà không thay đổi quá nhiều hình dạng cốt lõi.
Phân tán lực
Giảm rủi ro lõm cục bộ.
Blend ổn định
Chuyển tiếp mềm & đều.
4. Ứng dụng blend / bo nhẹ
| Tình huống | Mục tiêu | Lưu ý thao tác |
|---|---|---|
| Blend dấu phay cong | Mượt, giảm bậc | Quét cung chồng nhẹ |
| Bo nhẹ mép ngoài | Bán kính nông đều | Không ép đứng tại 1 điểm |
| Hòa chuyển tiếp hàn đã mài | Mềm gradation | Giảm bước chồng quá lớn |
| Chuẩn bị hoàn thiện tinh | Bề mặt trung gian đều | Chuyển Fine / Diamond nếu cần mịn hơn |
5. Khi KHÔNG nên dùng
- Cần bo sâu / bán kính lớn – dùng Shape C hoặc D.
- Hốc cong bó hẹp – Shape F (Tree radius end) tiếp cận tốt hơn.
- Góc nhọn sâu – Shape G (Tree point) phù hợp.
6. So với Shape D / F
| Tiêu chí | Shape E (Oval) | Shape D (Ball) | Shape F (Tree Radius) |
|---|---|---|---|
| Blend mượt dài | Rất tốt | Trung bình | Khá |
| Bo nhẹ | Tốt | Tốt (đa hướng) | Trung bình |
| Bo sâu | Hạn chế | Rất tốt | Tốt (trong hốc bó) |
| Hốc cong bó hẹp | Kém | Trung bình | Tốt |
| Nguy cơ lõm cục bộ | Thấp | Cao hơn (điểm) | Trung bình |
Shape D linh hoạt đa hướng nhưng dễ ăn điểm; Shape F vươn vào hốc bó; Oval cân bằng khi cần dải tiếp xúc dài giảm rủi ro lõm.
7. FAQ
- Khi nào dùng Shape E?
Khi cần blend cong dài & bo nhẹ ổn định, tránh lõm cục bộ.
- Khác Shape D?
Oval phân tán lực dải dài; D tiếp xúc điểm linh hoạt nhưng dễ ăn sâu.
- Bo sâu được không?
Không – chuyển Shape C hoặc D cho bán kính sâu.
- Pattern đề xuất?
Double / Fine tùy mịn; Aluminium cho nhôm.
Gửi vật liệu + dạng chuyển tiếp → gợi ý shape
Mô tả loại chuyển tiếp (cong dài / bo nhẹ / blend hàn), vật liệu & bước tiếp theo. Đội kỹ thuật phản hồi nên dùng D, E hay F.
Không rõ D hay E? Liên hệ kỹ thuật
