Mô tả
Mảnh Dao PCD IDCGW11T là dòng sản phẩm chuyên dụng từ An Mi Tools với hình dạng kim cương góc 55° – góc nhọn hơn, được thiết kế cho gia công góc hẹp, rãnh sâu trên hợp kim nhôm, titan và vật liệu phi kim loại.
Theo Wikipedia về PCD compact, vật liệu PCD mang lại độ cứng và tuổi thọ vượt trội. Mảnh Dao PCD IDCGW11T cung cấp 3 biến thể với bán kính từ R0.2mm đến R0.8mm, tất cả có kích thước chuẩn φi.c 9.525mm, phù hợp gia công tinh xảo chi tiết nhỏ trong ngành 3C.
Đặc Điểm Nổi Bật Mảnh Dao PCD IDCGW11T
- Góc 55° nhọn hơn: Thích hợp gia công góc hẹp, rãnh V-shape
- Độ cứng 8000 HV: Cao hơn cacbua 8-12 lần [Nguồn: Catalog An Mi Tools, trang 6]
- Hệ số ma sát thấp 0.1-0.3: Giảm nhiệt, cải thiện chất lượng bề mặt
- 3 lựa chọn bán kính: R0.2mm (tinh), R0.4mm (cân bằng), R0.8mm (bền)
- Dung sai cao ±0.05mm: Đảm bảo độ đồng nhất sản xuất hàng loạt

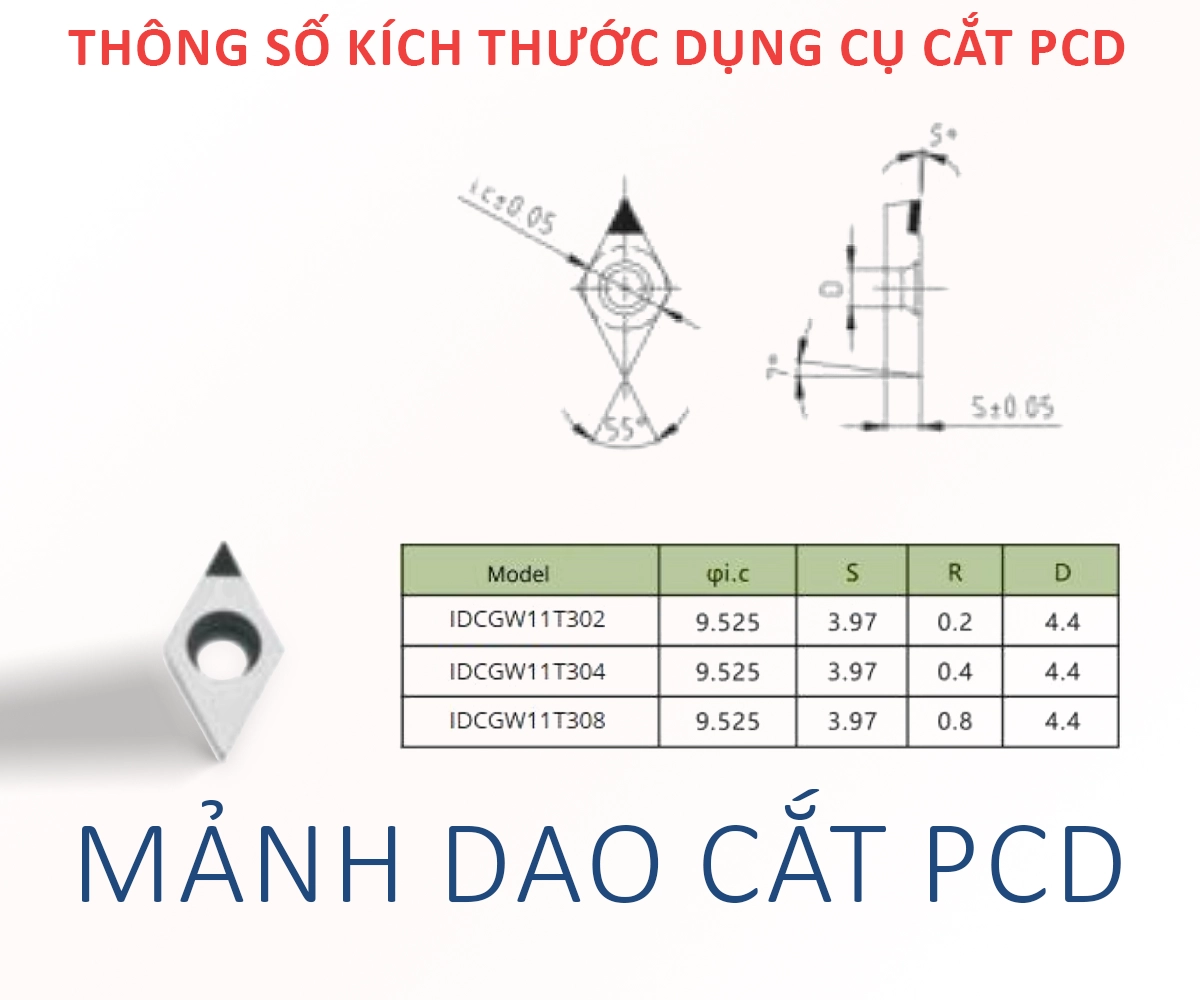

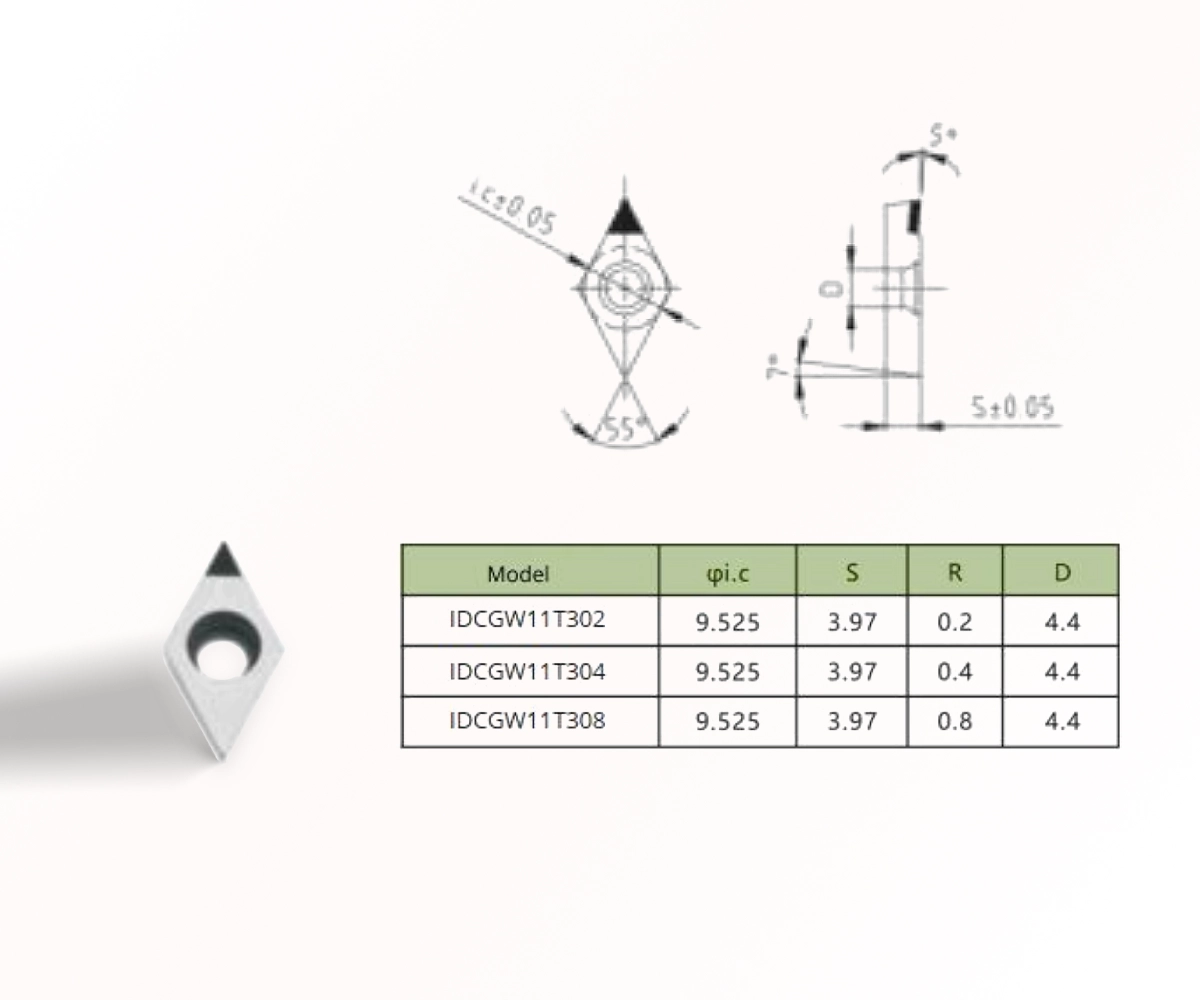

Thông Số Kỹ Thuật Mảnh Dao PCD IDCGW11T
| Thông số | IDCGW11T302 | IDCGW11T304 | IDCGW11T308 |
|---|---|---|---|
| Mã sản phẩm | IDCGW11T302 | IDCGW11T304 | IDCGW11T308 |
| Hình dạng | Kim cương góc 55° | ||
| φi.c | 9.525 mm | 9.525 mm | 9.525 mm |
| S (Chiều dày) | 3.97 mm | 3.97 mm | 3.97 mm |
| R (Bán kính mũi) | 0.2 mm | 0.4 mm | 0.8 mm |
| D (Lỗ gắn) | 4.4 mm | 4.4 mm | 4.4 mm |
| Dung sai | IC ± 0.05, S ± 0.05 | ||
| Vật liệu | PCD | ||
| Độ cứng | 8000 HV | ||
| Hệ số ma sát | 0.1 – 0.3 | ||
| Chịu nhiệt | 600 – 800°C | ||
Ứng Dụng Mảnh Dao PCD IDCGW11T
Ngành Điện Tử 3C (Catalog, trang 9-11):
- Gia công góc hẹp trên khung điện thoại, tablet
- Gia công rãnh V-shape chi tiết
- Gia công khe cắm, khe gắn phím với Mảnh Dao PCD IDCGW11T
- Gia công các chi tiết nhỏ yêu cầu độ chính xác cao
Ngành Cơ Khí Chính Xác:
- Gia công chi tiết có góc nghiêng lớn bằng Mảnh Dao PCD IDCGW11T
- Gia công rãnh sâu, hẹp
- Gia công khuôn mẫu với hình học phức tạp
Vật liệu phù hợp: Hợp kim nhôm, titan, đồng, kẽm, magie, nhựa tổng hợp, composite
Hướng Dẫn Sử Dụng Mảnh Dao PCD IDCGW11T
Lắp đặt:
- Vệ sinh sạch mặt tiếp xúc giữa Mảnh Dao PCD IDCGW11T và tool holder
- Đặt mảnh dao đúng vị trí, căn chỉnh góc cắt
- Siết chặt theo moment khuyến nghị
- Kiểm tra độ đảo trước khi vận hành
Thông số cắt: Liên hệ đội ngũ kỹ thuật An Mi Tools để được tư vấn thông số tối ưu khi sử dụng Mảnh Dao PCD IDCGW11T.
Bảo quản: Lưu Mảnh Dao PCD IDCGW11T trong hộp chuyên dụng, nơi khô ráo, tránh va đập.
Vì Sao Chọn Mảnh Dao PCD IDCGW11T Của An Mi Tools?
- 6 công nghệ cốt lõi: Thiêu kết, gia công đa trục, cắt laser PCD (Catalog trang 3)
- Thiết bị hiện đại: ZOLLER, VOLLMER, HAIMER từ Đức (Catalog trang 4)
- 15 năm kinh nghiệm: Đối tác Samsung, LG, Honda, Toyota (Catalog trang 2)
- Kiểm soát chất lượng 100% cho từng Mảnh Dao PCD IDCGW11T
Câu Hỏi Thường Gặp Về Mảnh Dao PCD IDCGW11T
Mảnh Dao PCD IDCGW11T khác IDCCGW như thế nào?
Mảnh Dao PCD IDCGW11T có góc 55° nhọn hơn IDCCGW 80°, phù hợp cho góc hẹp và rãnh sâu. IDCCGW 80° cân bằng hơn, phù hợp gia công đa hướng.
Nên chọn bán kính nào cho Mảnh Dao PCD IDCGW11T?
R0.2mm cho gia công tinh, bề mặt mịn nhất. R0.4mm cân bằng độ bền và độ mịn. R0.8mm độ bền cao nhất cho Mảnh Dao PCD IDCGW11T.
Mảnh Dao PCD IDCGW11T có thể gia công thép không?
Không. Mảnh Dao PCD IDCGW11T phù hợp kim loại màu (nhôm, đồng, titan) và phi kim loại. Với thép/gang dùng mảnh dao CBN.
Liên Hệ Đặt Hàng Mảnh Dao PCD IDCGW11T
Mảnh Dao PCD IDCGW11T là giải pháp tối ưu cho gia công góc hẹp, rãnh sâu và chi tiết nhỏ với độ chính xác cao. Liên hệ ngay để nhận tư vấn và báo giá Mảnh Dao PCD IDCGW11T!
