Mô tả
Mảnh Dao PCD Kim Cương Góc Nhọn IDVCGW là dòng sản phẩm kim cương dài góc 35° từ An Mi Tools, được thiết kế đặc biệt cho gia công rãnh V-shape, góc nhọn và các chi tiết có hình học phức tạp trên hợp kim nhôm, titan và vật liệu phi kim loại.
Theo Wikipedia về PCD compact, vật liệu PCD mang lại độ cứng và tuổi thọ vượt trội. Mảnh Dao PCD IDVCGW cung cấp 4 biến thể với 2 kích thước: series 11T (φi.c 6.35mm) nhỏ gọn cho chi tiết tinh xảo, và series 160 (φi.c 9.525mm) cho gia công nặng hơn.
Đặc Điểm Nổi Bật Mảnh Dao PCD Góc Nhọn IDVCGW – Gia Công Nhôm Titan
- Hình kim cương dài góc 35°: Chuyên biệt cho gia công rãnh V-shape, góc nhọn, chi tiết hình học phức tạp
- 2 kích thước linh hoạt: Series 11T (6.35mm) tinh xảo, Series 160 (9.525mm) mạnh mẽ hơn 50%
- Độ cứng 8000 HV: Cao hơn cacbua 8-12 lần [Nguồn: Catalog An Mi Tools, trang 6]
- Hệ số ma sát thấp 0.1-0.3: Giảm nhiệt, bề mặt gia công chất lượng cao
- Dung sai ±0.05mm: Độ chính xác cao, phù hợp sản xuất hàng loạt

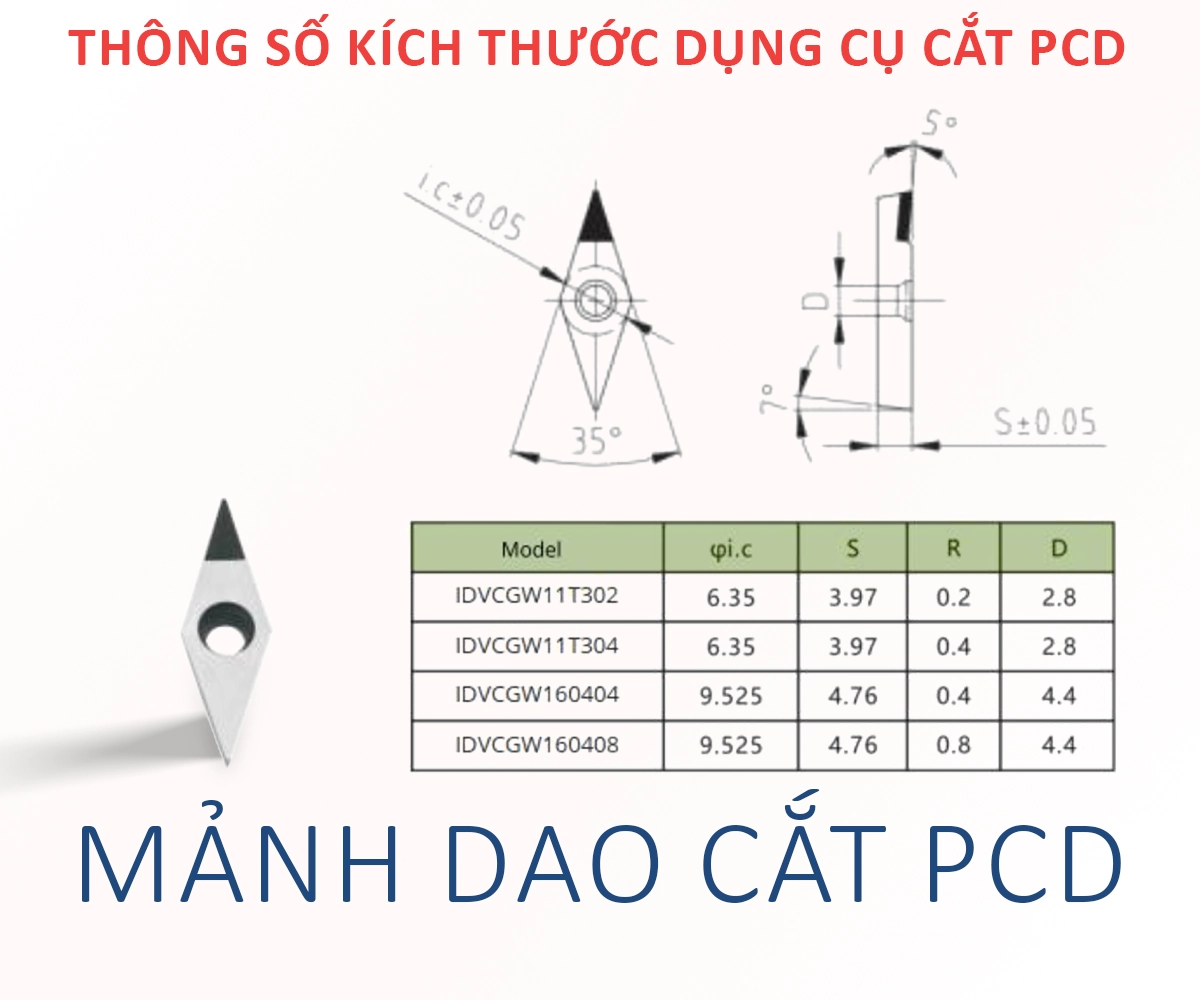

Thông Số Kỹ Thuật Mảnh Dao PCD Kim Cương Góc Nhọn
| Thông số | IDVCGW11T302 | IDVCGW11T304 | IDVCGW160404 | IDVCGW160408 |
| Mã sản phẩm | IDVCGW11T302 | IDVCGW11T304 | IDVCGW160404 | IDVCGW160408 |
| Hình dạng | Kim cương dài góc 35° | |||
| φi.c | 6.35 mm | 6.35 mm | 9.525 mm | 9.525 mm |
| S (Chiều dày) | 3.97 mm | 3.97 mm | 4.76 mm | 4.76 mm |
| R (Bán kính mũi) | 0.2 mm | 0.4 mm | 0.4 mm | 0.8 mm |
| D (Lỗ gắn) | 2.8 mm | 2.8 mm | 4.4 mm | 4.4 mm |
| Dung sai | IC ± 0.05, S ± 0.05 | |||
| Vật liệu | PCD | |||
| Độ cứng | 8000 HV | |||
| Hệ số ma sát | 0.1 – 0.3 | |||
| Chịu nhiệt | 600 – 800°C | |||
Ứng Dụng Mảnh Dao PCD IDVCGW
Ngành Điện Tử 3C (Catalog, trang 9-11):
- Gia công rãnh V-shape trên khung điện thoại, vỏ laptop bằng Mảnh Dao PCD IDVCGW
- Gia công các chi tiết có góc nhọn 35°
- Gia công khe cắm, rãnh trang trí trên thiết bị điện tử
- Gia công chi tiết nhỏ yêu cầu độ chính xác cao
Ngành Cơ Khí Chính Xác:
- Gia công rãnh V trên chi tiết khuôn mẫu với Mảnh Dao PCD IDVCGW
- Gia công các góc nhọn, hình học phức tạp
- Gia công chi tiết có profile đặc biệt
Vật liệu phù hợp: Hợp kim nhôm, titan, đồng, kẽm, magie, nhựa tổng hợp, composite
Hướng Dẫn Sử Dụng Mảnh Dao PCD IDVCGW
Lắp đặt:
- Vệ sinh sạch mặt tiếp xúc giữa Mảnh Dao PCD IDVCGW và tool holder
- Đặt mảnh dao đúng vị trí, căn chỉnh góc 35° theo yêu cầu gia công
- Siết chặt theo moment khuyến nghị của nhà sản xuất
- Kiểm tra độ đảo trước khi vận hành
Thông số cắt: Liên hệ đội ngũ kỹ thuật An Mi Tools để được tư vấn thông số tối ưu khi sử dụng Mảnh Dao PCD IDVCGW.
Bảo quản: Lưu Mảnh Dao PCD Kim Cương Góc Nhọn trong hộp chuyên dụng, nơi khô ráo, tránh va đập.
Vì Sao Chọn Mảnh Dao PCD IDVCGW Của An Mi Tools?
- 6 công nghệ cốt lõi: Thiêu kết, gia công đa trục, cắt laser PCD (Catalog trang 3)
- Thiết bị hiện đại: ZOLLER, VOLLMER, HAIMER từ Đức (Catalog trang 4)
- 15 năm kinh nghiệm: Đối tác Samsung, LG, Honda, Toyota (Catalog trang 2)
- Kiểm soát chất lượng 100% cho từng Mảnh Dao PCD IDVCGW
Câu Hỏi Thường Gặp Về Mảnh Dao PCD IDVCGW
Series 11T và 160 của Mảnh Dao PCD góc nhọn khác nhau như thế nào?
Series 11T (φi.c 6.35mm) nhỏ gọn hơn, phù hợp chi tiết nhỏ, rãnh V hẹp. Series 160 (φi.c 9.525mm) lớn hơn 50%, độ bền cao hơn, phù hợp rãnh V sâu hơn và gia công nặng.
Ưu điểm của góc 35° trên Mảnh Dao PCD IDVCGW là gì?
Góc 35° của Mảnh Dao PCD Kim Cương Góc Nhọn tạo hình dạng kim cương dài, lý tưởng cho gia công rãnh V-shape, góc nhọn và các chi tiết có hình học đặc biệt. Phù hợp cho các ứng dụng đòi hỏi độ chính xác hình học cao.
Mảnh Dao PCD IDVCGW có thể gia công thép không?
Không. Mảnh Dao PCD Kim Cương Góc Nhọn phù hợp kim loại màu (nhôm, đồng, titan) và phi kim loại. Với thép/gang dùng mảnh dao CBN.
Liên Hệ Đặt Hàng Mảnh Dao PCD IDVCGW
Mảnh Dao PCD IDVCGW là giải pháp chuyên biệt cho gia công rãnh V-shape và góc nhọn với độ chính xác cao. Liên hệ ngay để nhận tư vấn và báo giá Mảnh Dao PCD IDVCGW!
