flat shank Φ6-32mm.

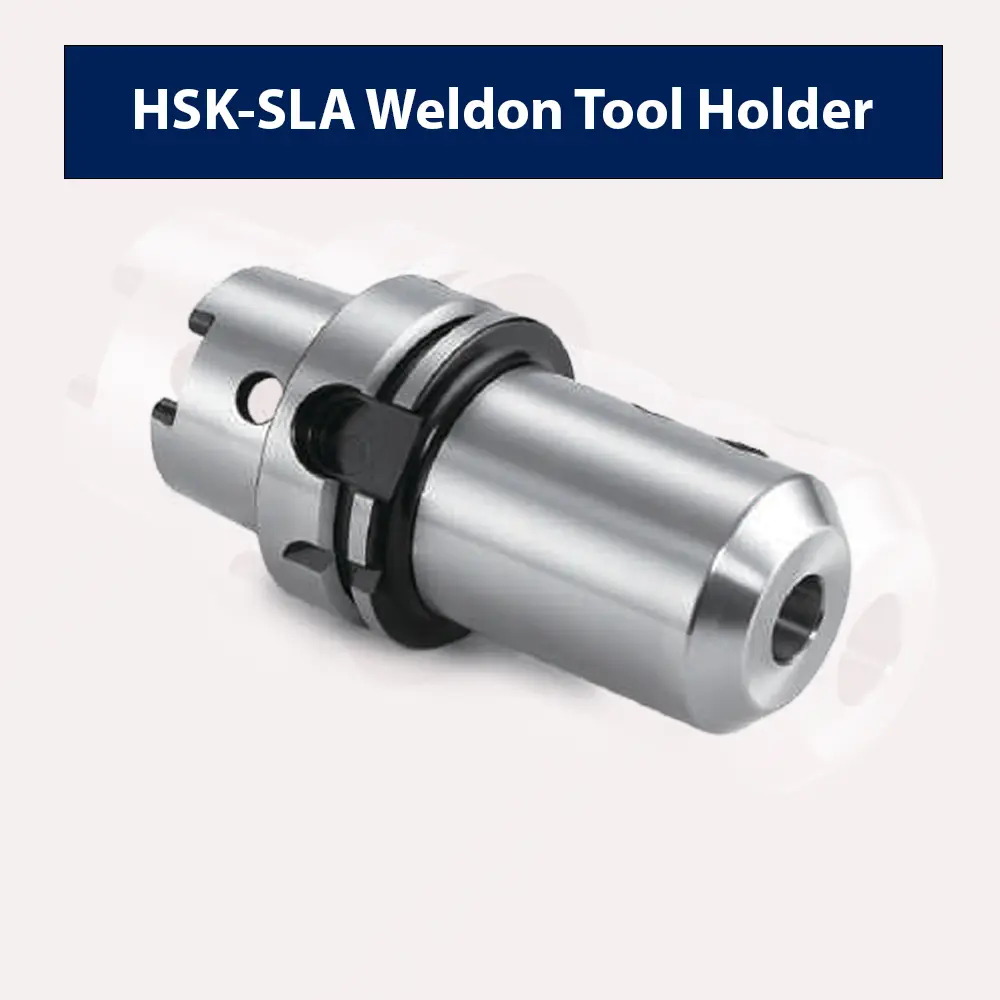

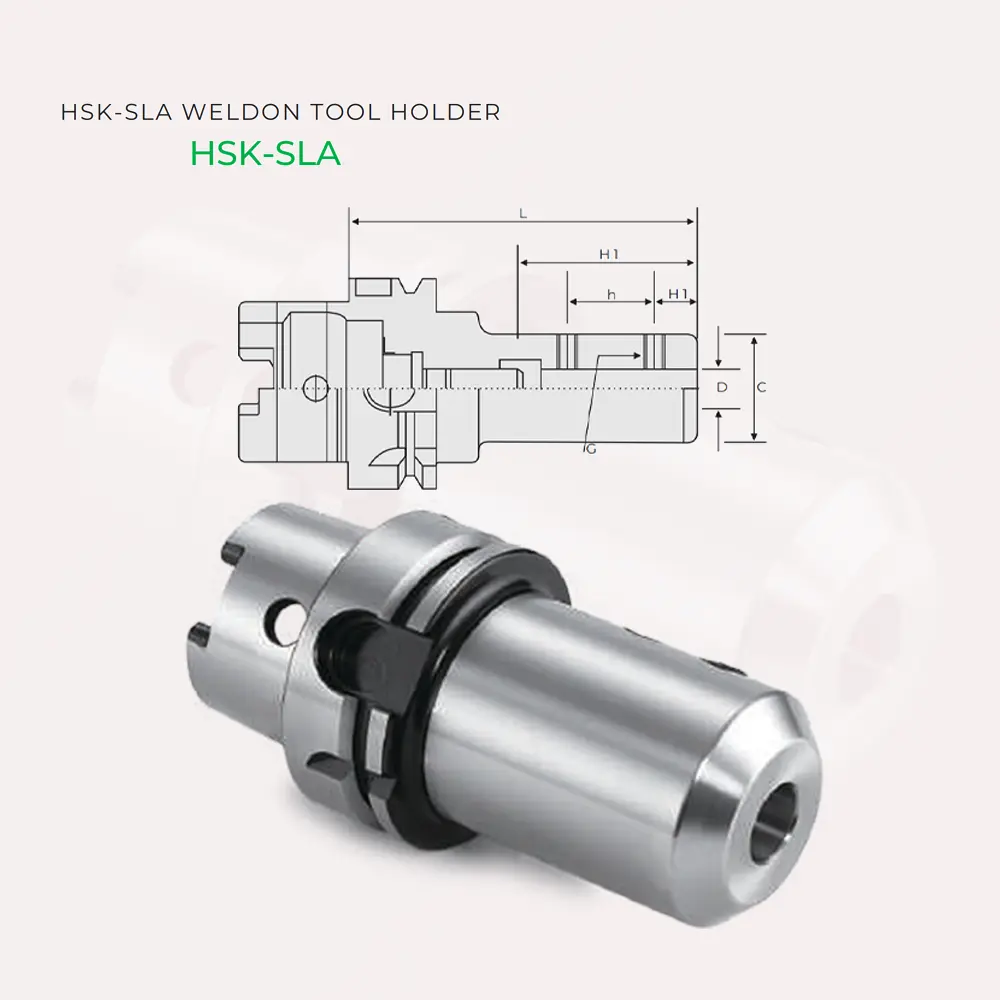

HSK-SLA Weldon Tool Holder – Side Lock System for Flat Shank End Mills (HSK 50A)
HSK-SLA Weldon Tool Holder – 8 Models Side Lock cho HSK 50A Spindle
HSK-SLA weldon tool holder sử dụng side lock screw để kẹp chặt tool có flat shank (mặt
phẳng
trên thân tool), phù hợp cho end mill, drill bit, reamer với shank diameter Φ6-32mm. HSK-SLA weldon tool
holder
kết hợp ưu điểm của HSK dual
contact (độ cứng vững cao) và Weldon side lock (lực kẹp mạnh, không trượt), lý tưởng cho heavy-duty
milling,
roughing operation, và gia công thép cứng.
Lưu ý kỹ thuật: HSK-SLA weldon tool holder chỉ tương thích với HSK 50A
spindle theo catalog page 38. “SLA” = Side Lock type A (side screw lock cho flat shank tools). Khác
với ER
collet chuck, HSK-SLA weldon tool holder kẹp trực tiếp vào flat surface của tool shank bằng screw (M6-M20
tùy
size), phù hợp cho heavy cutting với lực cắt lớn và torque cao.
Ứng dụng chính: HSK-SLA weldon tool holder dùng cho heavy-duty end milling, roughing, slot
milling, steel/cast iron machining. Tìm hiểu thêm về tầm quan trọng của
tool
holder trong gia công CNC.
7 Tính Năng Vượt Trội Của HSK-SLA Weldon Tool Holder
- Side Lock Screw: Vít lock (M6-M20) của HSK-SLA weldon tool holder kẹp trực tiếp vào
flat
surface của tool shank → lực kẹp
mạnh, không trượt trong heavy cutting, phù hợp cho lực cắt lớn và interrupted cuts. - HSK 50A Dual Contact: Kẹp đồng thời taper + flange theo chuẩn DIN 69893, giảm vibration
và
deflection, tăng độ cứng vững hệ thống. - Quick Tool Change: Thay tool nhanh chỉ bằng hex key (Allen wrench), không cần nut như
ER
collet, tiết kiệm thời gian setup. - Wide Shank Range Φ6-32mm: 8 model sizes từ SLA6 đến SLA32, tương thích với đa dạng end
mill
từ finishing (Φ6-10mm) đến roughing (Φ20-32mm). - High Torque Transmission: Side lock đảm bảo không bị trượt khi transmit torque cao, phù
hợp
cho heavy-duty roughing và slot milling. - High Precision: Run-out accuracy cao, cải thiện chất lượng bề mặt gia công và kéo dài tool life.
- HSK 50A Compatibility: Tương thích với HSK 50A spindles theo catalog page 38, đảm bảo
interchangeability chuẩn DIN.
Thông Số Kỹ Thuật HSK-SLA Weldon Tool Holder
| Thông Số | Giá Trị |
|---|---|
| Taper Standard | DIN 69893 (HSK 50A only) |
| Shank Diameter (D) | Φ6, 8, 10, 12, 16, 20, 25, 32mm |
| Shank Type | Flat shank (Weldon type) |
| Lock Method | Side lock screw (M6, M8, M10, M12, M14, M16, M18, M20) |
| Length (L) | 80mm (D6-20), 115mm (D25), 120mm (D32) |
| Precision | High precision ground surfaces |
| Material | Alloy steel, heat treated |
| Surface Treatment | Hardened and ground |
| Applications | End mill, drill, reamer, heavy milling |

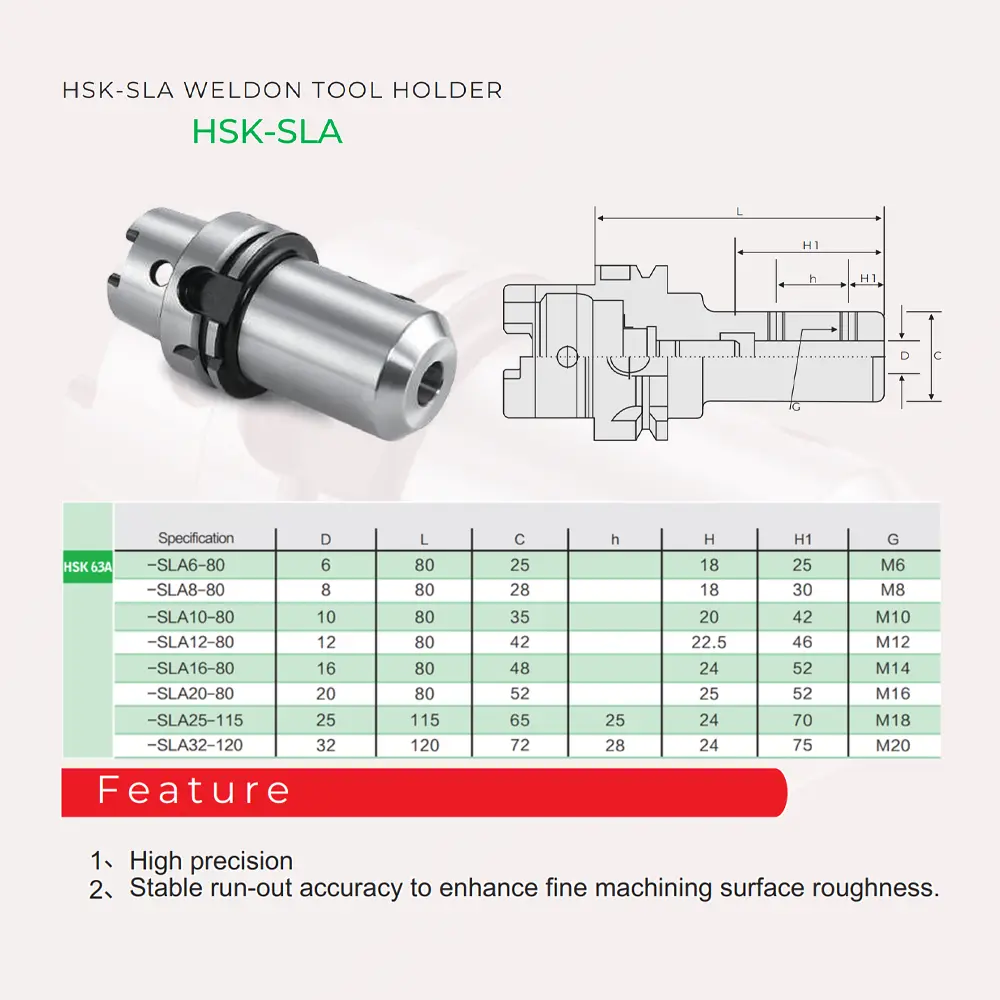

Catalog Codes HSK-SLA Weldon Tool Holder (Từ Catalog Page 38 – HSK 50A)
| Model Code | D (mm) | L (mm) | C (mm) | h (mm) | H (mm) | H1 (mm) | Lock Screw |
|---|---|---|---|---|---|---|---|
| HSK 50A-SLA6-80 | 6 | 80 | 25 | 18 | 25 | – | M6 |
| HSK 50A-SLA8-80 | 8 | 80 | 28 | 18 | 30 | – | M8 |
| HSK 50A-SLA10-80 | 10 | 80 | 35 | 20 | 42 | – | M10 |
| HSK 50A-SLA12-80 | 12 | 80 | 42 | 22.5 | 46 | – | M12 |
| HSK 50A-SLA16-80 | 16 | 80 | 48 | 24 | 52 | – | M14 |
| HSK 50A-SLA20-80 | 20 | 80 | 52 | 25 | 52 | – | M16 |
| HSK 50A-SLA25-115 | 25 | 115 | 65 | 25 | 24 | 70 | M18 |
| HSK 50A-SLA32-120 | 32 | 120 | 72 | 28 | 24 | 75 | M20 |
Lưu ý: Tất cả model HSK-SLA weldon tool holder chỉ tương thích với HSK 50A
spindle
theo catalog page 38. D = tool shank diameter, L = holder length, C = clamping depth, h = flat depth, H/H1 =
holder height dimensions. Lock screw size tăng theo shank diameter để đảm bảo lực kẹp đủ mạnh.
4 Ứng Dụng Thực Tế [HSK-SLA Weldon Tool Holder]
Heavy-Duty Roughing
ER collet holder bị tool pull-out khi phay thô steel với depth of cut lớn và lực cắt cao.
Phay thô chi tiết thép với end mill Φ20mm flat shank trên HSK 50A spindle, depth of cut 4-6mm.
- Sử dụng HSK-SLA20-80 với side lock screw M16 kẹp trực tiếp vào flat surface, chịu lực tốt hơn
collet.
Không còn tool slippage, độ ổn định tăng, giảm downtime do tool pull-out trong heavy roughing.
Slot Milling (Phay rãnh sâu)
Khi phay rãnh sâu (depth/diameter ratio > 3), tool bị deflection và vibration cao.
Slot milling on cast iron với full flute engagement, end mill Φ12mm flat shank, rãnh sâu 40mm.
- HSK-SLA12-80 với HSK 50A dual-contact rigidity giảm deflection, side lock M12 đảm bảo không
trượt.
Giảm vibration, cải thiện độ thẳng của rãnh và bề mặt gia công, tăng tool life.
Large End Mill Holder (Φ25-32mm)
Cần kẹp chặt large diameter end mills (Φ25-32mm) cho face milling với material removal rate cao.
Face milling với Φ32mm flat shank end mill trên HSK 50A, yêu cầu high torque transmission.
- Use HSK-SLA32-120 với side lock M20, clamping length 72mm đảm bảo stability cho large cutter.
High clamping force, no slippage, improved tool life và surface finish trong face milling
operations.
Drill Bit Holder (Flat Shank)
Drill bit flat shank bị trượt trong ER collet khi khoan sâu hoặc interrupted drilling trên cast
iron.
Deep hole drilling Φ10mm flat shank drill bit, depth 50mm trên gang xám với coolant through.
- HSK-SLA10-80 với side lock screw M10 đảm bảo drill bit không bị quay trượt trong interrupted
cuts.
Reduced drill bit slippage, better hole accuracy, extended drill bit life trong deep drilling
applications.
📞 Liên Hệ Tư Vấn & Đặt Hàng
An Mi Tools cung cấp HSK-SLA weldon tool holder chính hãng cho HSK 50A spindle, bảo hành
24
tháng. Tư vấn lựa chọn HSK-SLA weldon tool holder model SLA6 đến SLA32 phù hợp với end mill của bạn.
