shrink fit, Φ6-32mm, 25,000 RPM.

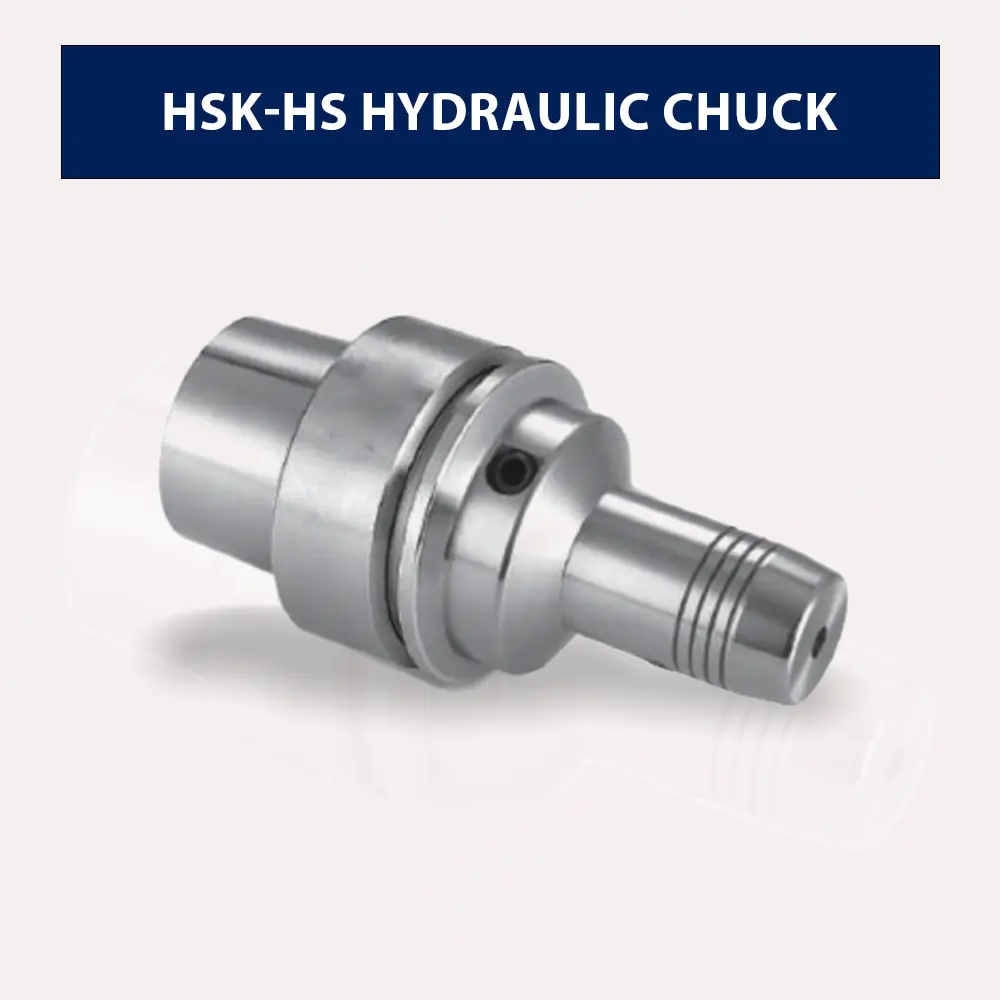

Gá Kẹp HSK-HS Hydraulic — Thay Tool Dễ Hơn Shrink Fit, Độ Chính Xác Tương Đương | HSK-HS Hydraulic Tool Holder
Giới thiệu HSK-HS Hydraulic Chuck & Tool Holder
- Chịu tải cắt cao: Đảm bảo độ ổn định và độ cứng vững khi gia công.
- Thay dao nhanh: Thời gian thay chỉ khoảng 30 giây với T-wrench, giúp tăng năng suất
và giảm downtime. - Phù hợp sản xuất hàng loạt: Swap tool nhanh mà vẫn giữ độ chính xác run-out, hỗ trợ
phay và doa đạt IT7–IT8 trên thép, nhôm và hợp kim.
Tài liệu tham khảo kỹ thuật
Tham khảo các nguồn uy tín để hiểu rõ tiêu chuẩn và yêu cầu kỹ thuật:
- Tiêu chuẩn
HSK: Mô tả về taper, dual contact và thiết kế. - Máy
phay (Milling machine): Cấu trúc spindle và yêu cầu độ chính xác của tool holder.
Các tài liệu này giúp làm rõ ảnh hưởng của:
- Hydraulic expansion
- Run-out tolerance
- Tốc độ spindle
Những yếu tố trên tác động trực tiếp đến chất lượng bề mặt và tuổi thọ dụng cụ.
Tối ưu hóa thông số gia công
- So sánh: Đánh giá ưu nhược điểm giữa hydraulic và shrink fit qua báo cáo ứng dụng,
catalogue kỹ thuật. - Tài liệu: Tải catalog An Mi Tools để xem thông số và hướng dẫn thiết lập.
- Hỗ trợ thực nghiệm: Đo run-out, kiểm tra precision boring và high-speed milling với
đội ngũ kỹ thuật An Mi Tools.
📞 Liên hệ: An Mi Tools – Contact
HSK40E/50E — Bảng thông số collet
- Run-out: < 0.003 mm
- Pre-balanced: G2.5 @ 25,000 RPM
- Clamping: T‑Wrench
- Tool shank tolerance: h6
Kích thước tóm tắt (từ catalog)
| D1 (mm) | D2 (mm) | L1 (mm) | L2 (mm) | d (mm) |
|---|---|---|---|---|
| 12 | 16 | 44.5 | 2 | 3,4,5,6,8,10,12,14,16 |
| 20 | 24 | 50.5 | 2 | 3,4,5,6,8,10,12,14,16,18,20,25 |
| 32 | 36 | 60.5 | 3 | 6,8,10,12,14,16,18,20,25 |

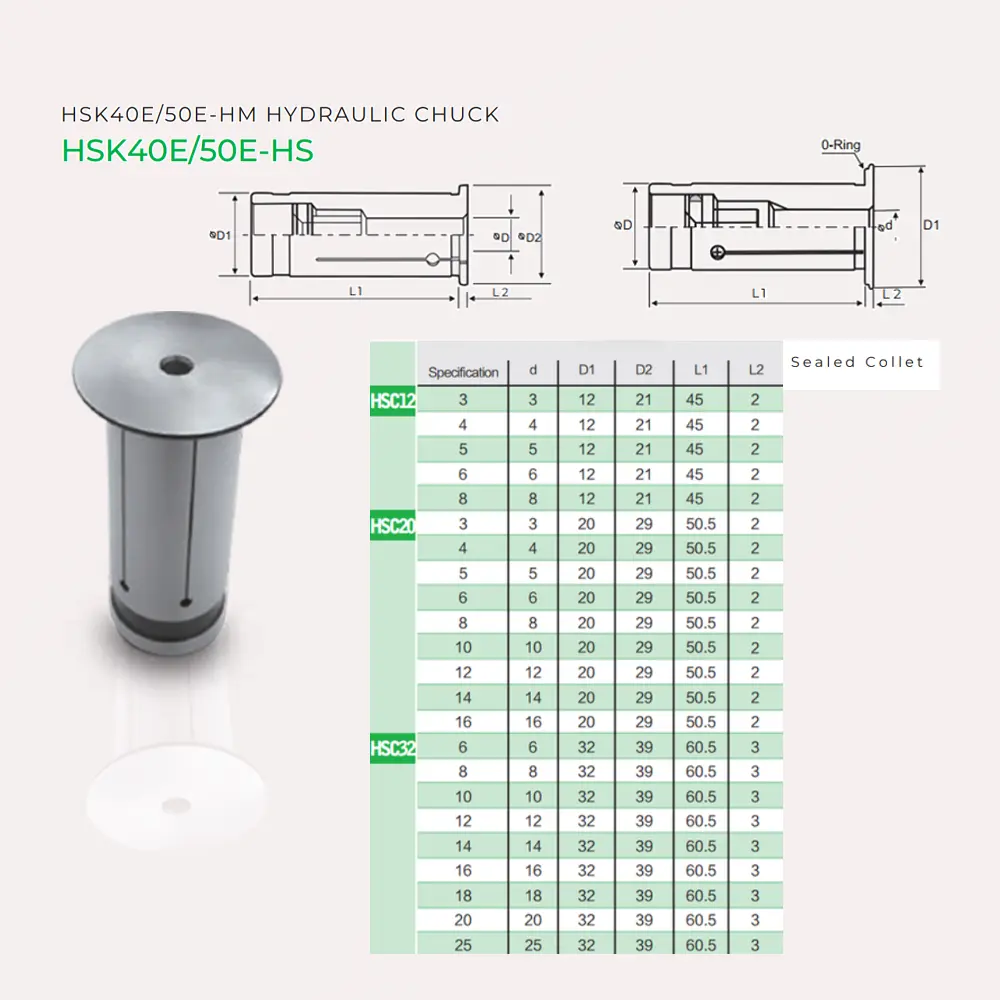

Sealed Collet — HSK40E/50E
- High clamping force
- T‑Wrench clamping
- Pre‑balanced
- Phù hợp cho gia công tốc độ cao
- Tương thích: HSK40E/50E-HS và HSK40E/50E-HM
Ghi chú: mở catalog để xem bảng kích thước chi tiết nếu cần.
5 Tính Năng Vượt Trội Của HSK-HS Hydraulic Chuck & Tool Holder
- Hydraulic Expansion (膨胀 thủy lực): T-wrench tạo áp suất bên trong → expansion đồng
đều 360° → run-out <0.003mm, tương đương shrink fit nhưng không cần máy lạnh, dễ thay tool hơn. - Easy Tool Change (Thay tool nhanh): Chỉ cần T-wrench 30 giây so với 2-3 phút shrink fit
machine → tăng uptime, giảm thời gian changeover trong sản xuất hàng loạt. - Strong Clamping Force (Lực kẹp mạnh): Hydraulic pressure tạo lực kẹp gấp 2 lần collet
chuck, giảm tool pull-out khi cutting load cao, phù hợp heavy roughing & high-speed finishing. - HSK Dual Contact (Kẹp đôi HSK): Kẹp taper + flange đồng thời theo DIN 69893 → độ ổn
định
cao, run-out ổn định ở 25,000 RPM, phù hợp roughing và finishing cùng một tool holder. - h6 Tolerance Tool Compatibility (Tương thích h6): Chấp nhận tool shank h6 (±0.005mm)
phổ biến hơn shrink fit h5 (±0.003mm), giảm yêu cầu độ chính xác shank, linh hoạt hơn trong sourcing
tool.
Gá kẹp HSK-HS Hydraulic của An Mi Tools được thiết kế để tối ưu hiệu suất milling, boring trên máy CNC
hiện đại. Với cơ chế expansion thủy lực, HSK-HS mang lại run-out <0.003mm (tương đương shrink fit)
nhưng
thay tool nhanh (30s) hơn nhiều. Lực kẹp hydraulic đồng đều 360° giảm tool slip và chịu cutting load
cao. Dual contact HSK taper + flange ổn định ở 25,000 RPM, phù hợp high-speed milling và precision
boring đạt IT7-IT8. Thay vì mua shrink fit machine ($3,000-$10,000), HSK-HS chỉ cần T-wrench (~$50) →
tiết kiệm chi phí đầu tư đáng kể.

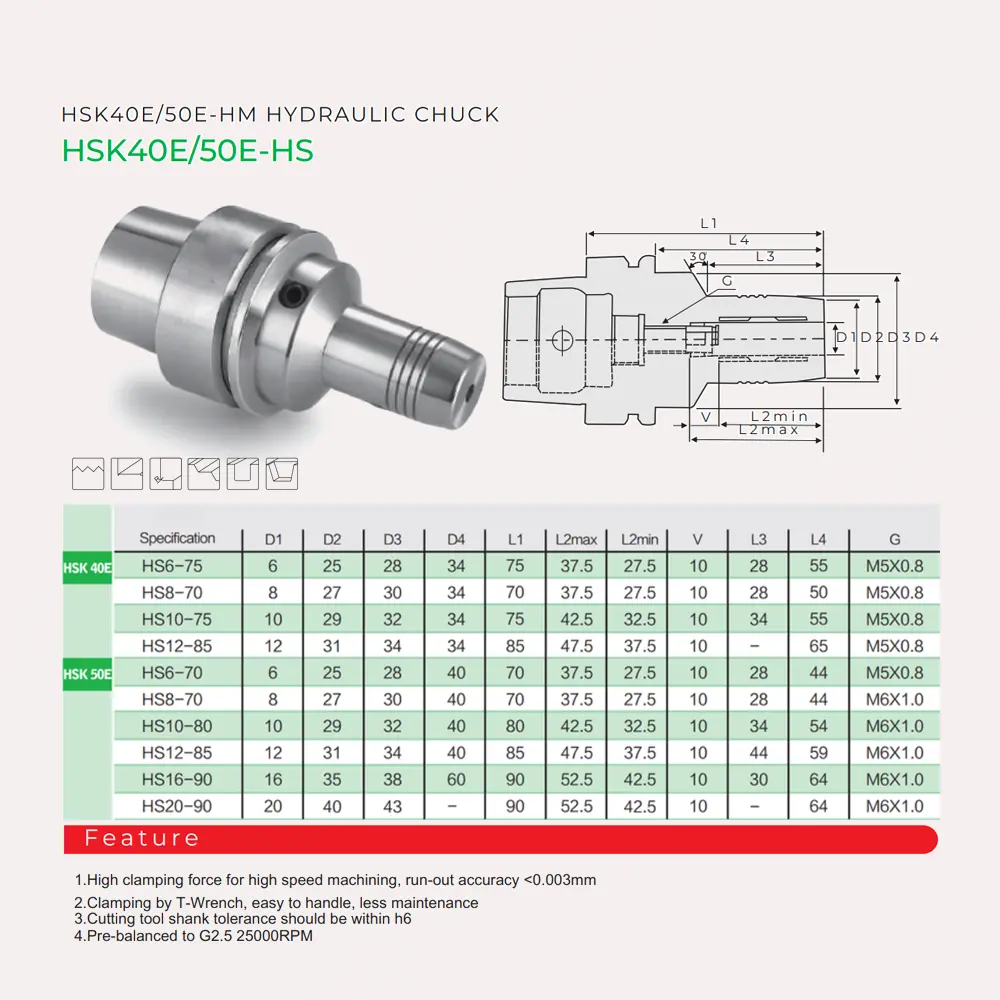

Thông Số Kỹ Thuật HSK-HS Hydraulic Chuck & Tool Holder
| Thông Số | Giá Trị |
|---|---|
| Taper Standard | DIN 69893 (HSK-A, HSK-E) |
| Shank Diameter | Φ6 – 32mm |
| Tool Tolerance | h6 (±0.005mm) |
| Run-out Accuracy | <0.003mm |
| Max RPM | 25,000 (G2.5 balanced) |
| Clamping Method | Hydraulic expansion (T-wrench) |
| Tool Change Time | 30 seconds |
| Material | Alloy steel, heat treated, precision ground |
| Applications | High-speed milling, precision boring, finishing |
Catalog Codes HSK-HS Hydraulic Chuck (Từ Catalog)
| Model Code | Shank Dia (mm) | L (mm) | Run-out | Max RPM | Tool Range |
|---|---|---|---|---|---|
| HSK-HS-06 | Φ6 | 120 | <0.003mm | 25,000 | Φ6mm shank |
| HSK-HS-12 | Φ12 | 130 | <0.003mm | 25,000 | Φ12mm shank |
| HSK-HS-16 | Φ16 | 140 | <0.003mm | 25,000 | Φ16mm shank |
| HSK-HS-20 | Φ20 | 150 | <0.003mm | 25,000 | Φ20mm shank |
| HSK-HS-32 | Φ32 | 165 | <0.003mm | 25,000 | Φ32mm shank |
Chú thích: L = length (chiều dài), run-out được đảm bảo qua precision grinding và
hydraulic expansion đồng đều. Mỗi model HSK-HS có shank diameter cố định (không như APU có dải kẹp liên
tục). Để cover nhiều size, cần mua multiple models HSK-HS (HS-06, HS-12, HS-16, v.v.). Tuy nhiên, lực kẹp
hydraulic và độ chính xác run-out <0.003mm tương đương shrink fit, tiết kiệm được đầu tư máy shrink fit.
Tham khảo thêm tiêu chuẩn HSK để hiểu rõ hơn: Tiêu chuẩn HSK. Xem thêm các hệ gá kẹp Tool Holders
của chúng tôi hoặc tải catalog 9. Tooling Systems.pdf để so sánh chi tiết HSK-HS với HSK-SR (shrink
fit) và HSK-APU
(drill chuck). Nếu cần tư vấn về lựa chọn HSK-HS hay HSK-SR phù hợp với ứng dụng milling/boring, hoặc
báo giá, liên hệ An Mi Tools để nhận hỗ
trợ kỹ
thuật và test precision.
4 Ứng Dụng Thực Tế [HSK-HS Hydraulic Chuck]
High-Speed Milling (Phay tốc độ cao)
Phay nhôm, thép nhẹ ở tốc độ cao 20,000-25,000 RPM cần holder độ chính xác cao (run-out
<0.005mm), bề mặt finish Ra 0.2-0.4µm, thường bị rung hoặc tool bị kéo ra nếu lực kẹp không đủ.
Phay mặt bằng end mill Φ12mm trên khối nhôm 6061 ở 25,000 RPM, feed 300 mm/min, yêu cầu bề mặt
Ra 0.4µm, perpendicularity ±0.02mm.
- Sử dụng HSK-HS-12 với end mill Φ12mm, hydraulic expansion giữ tool chặt 360°.
- Run-out <0.003mm + high-speed balance G2.5 → rung động tối thiểu ở 25,000 RPM.
- Lực kẹp hydraulic mạnh → không tool pull-out khi feed cao.
Bề mặt Ra 0.2-0.3µm, perpendicularity ±0.01mm, tool life tăng 2-3 lần, tốc độ phay ổn định không
rung.
Precision Boring (Mở rộng chính xác)
Boring lỗ trước đó khoan để đạt công sai chặt IT7 (±0.025mm) cần holder run-out rất thấp
≤0.003mm, không cho phép rung động, boring bar phải ổn định tuyệt đối.
Boring lỗ Φ25 H7 (±0.025mm) trên block thép, yêu cầu surface finish Ra 0.6µm, roundness
≤0.01mm.
- HSK-HS-20 với boring bar Φ20mm, hydraulic expansion giữ boring bar hoàn toàn cứng vững.
- Dual contact HSK → độ ổn định cao, run-out <0.003mm.
- Feed chậm 0.05-0.1 mm/rev, spindle 800-1200 RPM với coolant tốt.
Đạt IT7, surface finish Ra 0.3-0.4µm, roundness ≤0.005mm, độ đồng tâm tốt.
Production Multi-Tool Setup (Sản xuất đa-tool)
Dây chuyền sản xuất tự động cần thay 5-8 tool khác nhau (end mill, reaming, boring) trong 1 ca,
thời gian tool change không được quá 1 phút/tool, tránh downtime máy.
Gia công chi tiết CNC batch 200 sản phẩm/ca, mỗi sản phẩm cần 6 operations (rough mill, finish
mill, drill, ream, bore, finishing), batch time 120 phút, target tool change ≤30 giây mỗi lần.
- Sử dụng HSK-HS hydraulic holders (HS-06, HS-12, HS-16, HS-20) thay vì shrink fit.
- Mỗi tool chuẩn bị trước, swap spindle tool = 30 giây (chỉ T-wrench).
- Không cần máy shrink fit ($3,000-$10,000) → tiết kiệm chi phí, tăng flexibility.
Tool change 30s/tool, batch time 120 phút hoàn thành đúng kế hoạch, output +15-20%, không downtime
shrink fit.
Rapid Tool Change vs Shrink Fit (Thay tool nhanh hơn shrink fit)
Shrink fit machine ($3,000-$10,000) cần 2-3 phút thay tool, lạnh/nóng tool có rủi ro bị gãy hay
méo, chi phí bảo trì cao. Cần giải pháp thay tool nhanh mà vẫn giữ precision run-out <0.003mm.
So sánh: Shrink fit cần 180 giây/tool (heat + cool), HSK-HS Hydraulic chỉ cần 30 giây (T-wrench),
trong 8 giờ shift với 50 tool changes = tiết kiệm 2 giờ làm việc.
- Thay shrink fit bằng HSK-HS hydraulic, đầu tư T-wrench (~$50) vs máy shrink fit
($3,000-$10,000). - Run-out vẫn <0.003mm (tương đương shrink fit), nhưng thay tool 30 giây.
- Dễ bảo dưỡng (không quá nhiều heating cycle), cost-effective cho dài hạn.
Tiết kiệm 2 giờ/shift (50 tool changes), ROI máy shrink fit ~12 tháng so với hydraulic, độ chính
xác
run-out vẫn 0.003mm.
📞 Liên Hệ Tư Vấn & Đặt Hàng HSK-HS Hydraulic Chuck
An Mi Tools cung cấp HSK-HS Hydraulic Tool Holder chính hãng, kèm T-wrench, bảo hành 24
tháng, tư vấn lựa chọn kích thước (HS-06 đến HS-32) và so sánh với HSK-SR shrink fit phù hợp với ứng dụng
của bạn.
