Mô tả

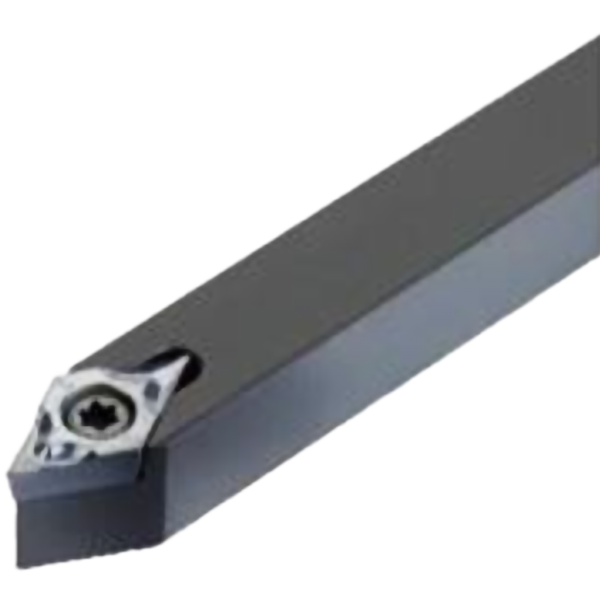

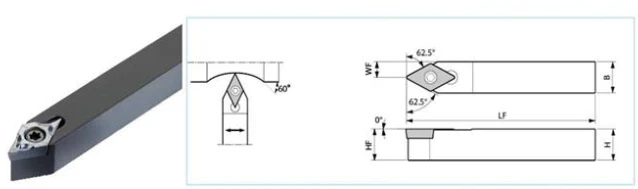

Holder tiện ngoài THSDNCN JX Series gồm các mã: 1010JX-07, 1212JX-07, 1010JX-11, 1212JX-11, 1616JX-11. Thân thép hợp kim xử lý nhiệt, cứng vững, góc cắt 62.5°, kẹp insert bằng vít, phù hợp tiện rãnh nhỏ và tiện tinh trên máy tiện CNC, Swiss-type.
Thông tin kỹ thuật
| Mã holder | H (mm) | HF (mm) | B (mm) | LF (mm) | WF (mm) | RE (mm) | Vít kẹp | Khóa |
|---|---|---|---|---|---|---|---|---|
| 1010JX-07 | 10 | 12 | 10 | 15 | 5 | 0.2 | M2.5×6 | T8 |
| 1212JX-07 | 12 | 12 | 12 | 15 | 5 | 0.2 | M2.5×6 | T8 |
| 1010JX-11 | 10 | 12 | 10 | 15 | 5 | 0.2 | M3.5×9 | T15 |
| 1212JX-11 | 12 | 12 | 12 | 15 | 5 | 0.2 | M3.5×9 | T15 |
| 1616JX-11 | 16 | 16 | 16 | 15 | 5 | 0.2 | M3.5×9 | T15 |
Đặc điểm nổi bật
- Kẹp chắc chắn, hạn chế rung động khi gia công.
- Thân thép hợp kim bền bỉ, tuổi thọ cao.
- Đa dạng mã cho nhiều kích thước shank.
- Gia công chính xác, bề mặt mịn.
Ứng dụng
- Tiện rãnh nhỏ và tiện tinh trên thép carbon, thép hợp kim, inox, hợp kim màu.
- Gia công chi tiết yêu cầu bề mặt mịn, dung sai chặt.
- Phù hợp sản xuất hàng loạt trên máy tiện CNC và Swiss-type.
