Dao phay vai vuông FM904 – FM904 & LNGX1306 90° Năng Suất Cao

Dao phay vai 90° dùng mảnh chữ nhật LNGX1306. Liên hệ tư vấn: 091 519 2325.

Mã: LNGX1306-FM904 Danh mục: DỤNG CỤ GHÉP MẢNH Thẻ: An Mi Tools, dao phay vai vuong, FM904, LNGX1306, square shoulder milling

Mô tả

Mô tả

Dao phay vai vuông FM904 – FM904 & LNGX1306 90° Năng Suất Cao

Tổng Quan Dòng Dao FM904

Dao phay vai vuông FM904 là dao phay vai vuông góc 90° sử dụng
mảnh
LNGX1306* với thiết kế tối ưu cho phay vai năng suất cao, bề
mặt gia công
đẹp và ổn định.

Góc 90° chuẩn, phù hợp vai vuông và rãnh chính xác.
Số me cắt lớn trên mỗi holder, tăng khả năng bóc tách kim loại.
Thiết kế mảnh LNGX giúp phân bố lực cắt cân bằng và bề mặt phay đẹp.

Download Catalog: FM904-LNGX1306.pdf

Để tìm hiểu thêm kiến thức nền tảng về phay vai vuông (square shoulder
milling),
bạn có thể tham khảo hướng dẫn chuyên sâu của Sandvik Coromant tại đây:
Square shoulder milling guide.

Thông Số Kỹ Thuật Mảnh Dao LNGX1306

Mảnh LNGX1306* được tối ưu cho phay vai vuông 90°, mang lại bề mặt cắt đẹp và
lực cắt
cân bằng trên phôi.

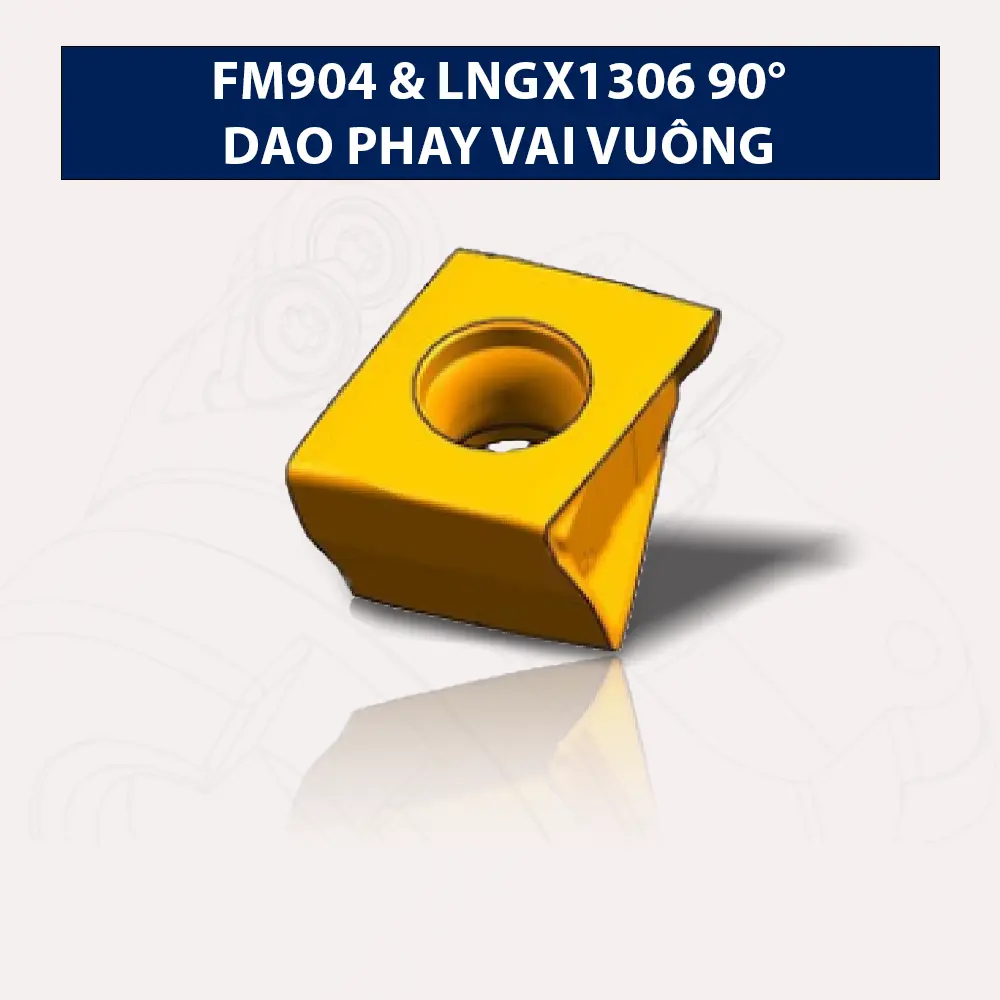

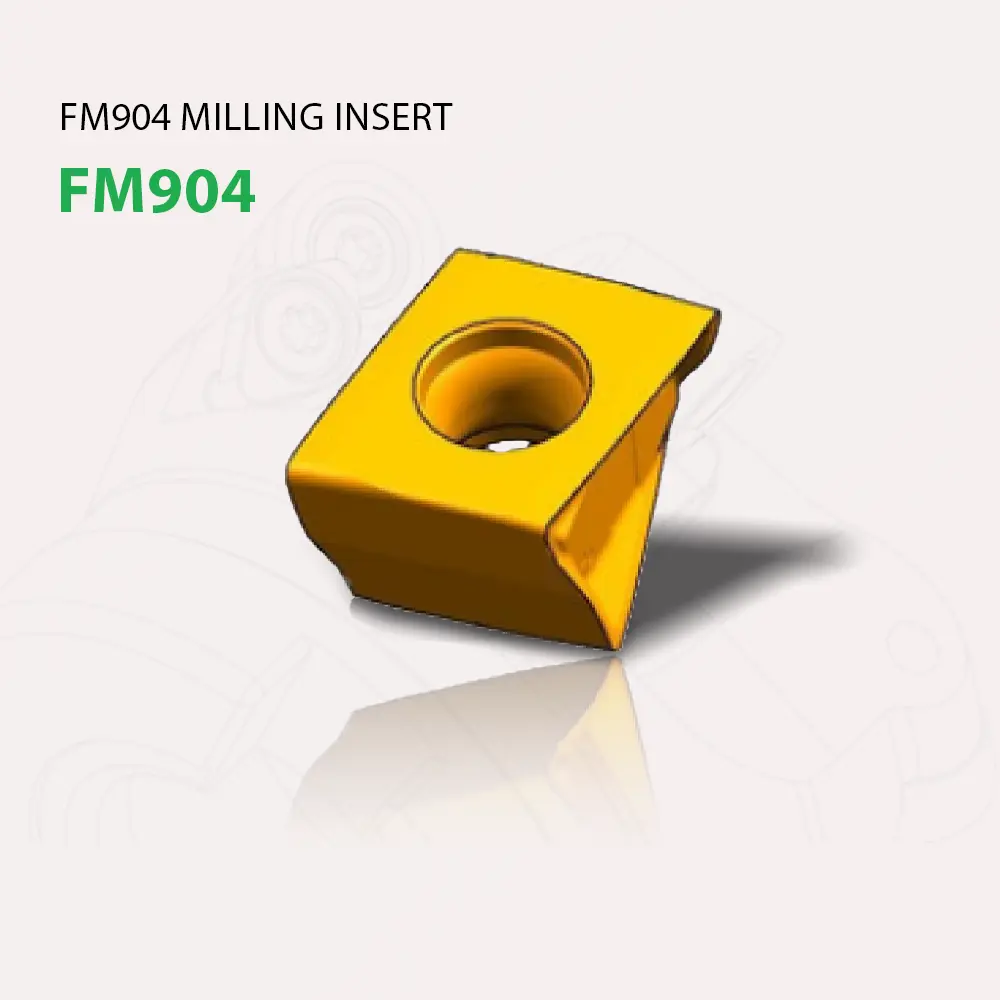

Hình ảnh mảnh insert LNGX1306 dùng cho dao phay vai vuông FM904 — Hình ảnh mảnh insert **LNGX1306** dùng cho dao phay vai vuông
**FM904**, thiết kế tối ưu cho phay vai 90° năng suất cao.

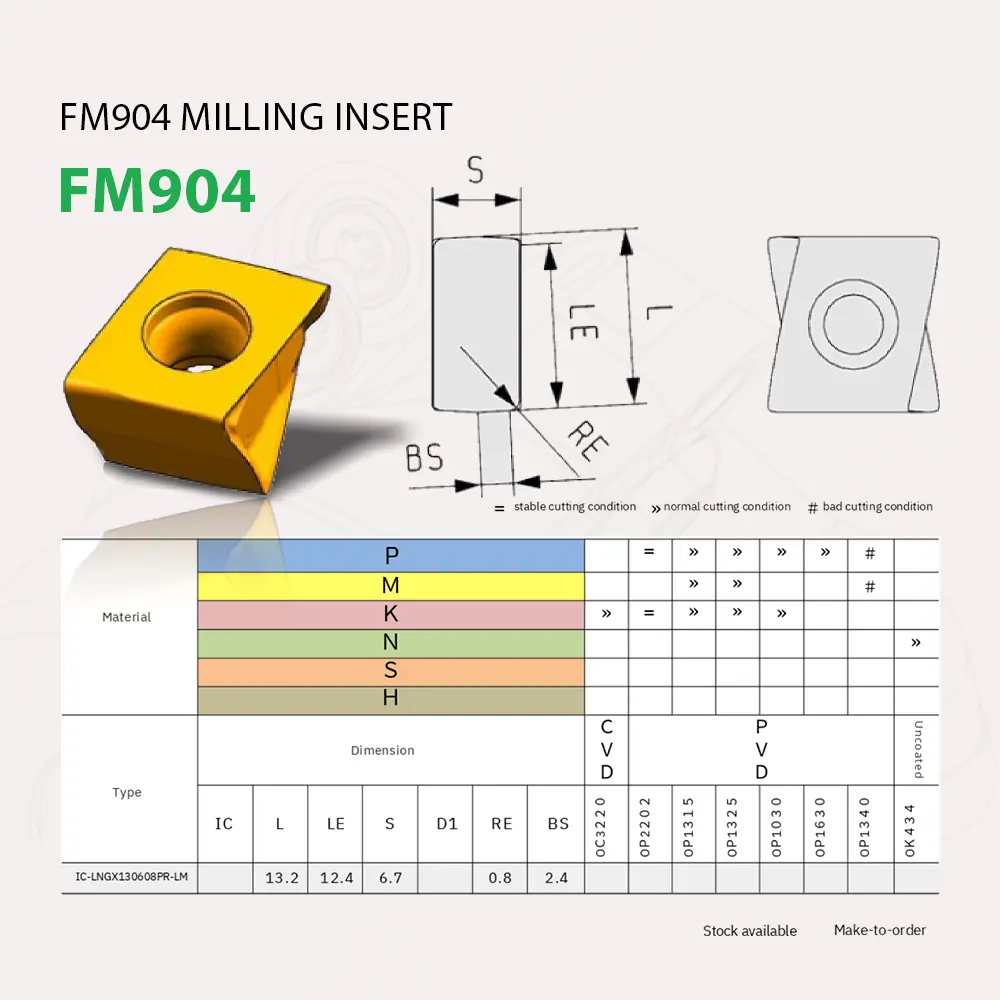

Bản vẽ kỹ thuật mảnh insert LNGX1306 dùng trên dao phay vai vuông FM904 — Bản vẽ kỹ thuật mảnh insert **LNGX1306** dùng trên dao phay vai
vuông
**FM904**, thể hiện các kích thước chính và hình dạng cắt.

Mã Insert	Lớp phủ (Grade)	Vật liệu gia công	Đặc điểm
LNGX1306*	OC3220, OP2202, OP1315, OP1325, OP1340, OP1030, OP1630, OK434	P / M / K / N / S / H	Mảnh phay vai vuông 90°, hình dạng tối ưu cho bề mặt đẹp và lực cắt cân bằng.

Các Mã Đài Dao FM904 Tương Thích

Các holder FM904 dưới đây dùng chung mảnh LNGX1306* với góc cắt
90° và APMX = 10.0 mm.

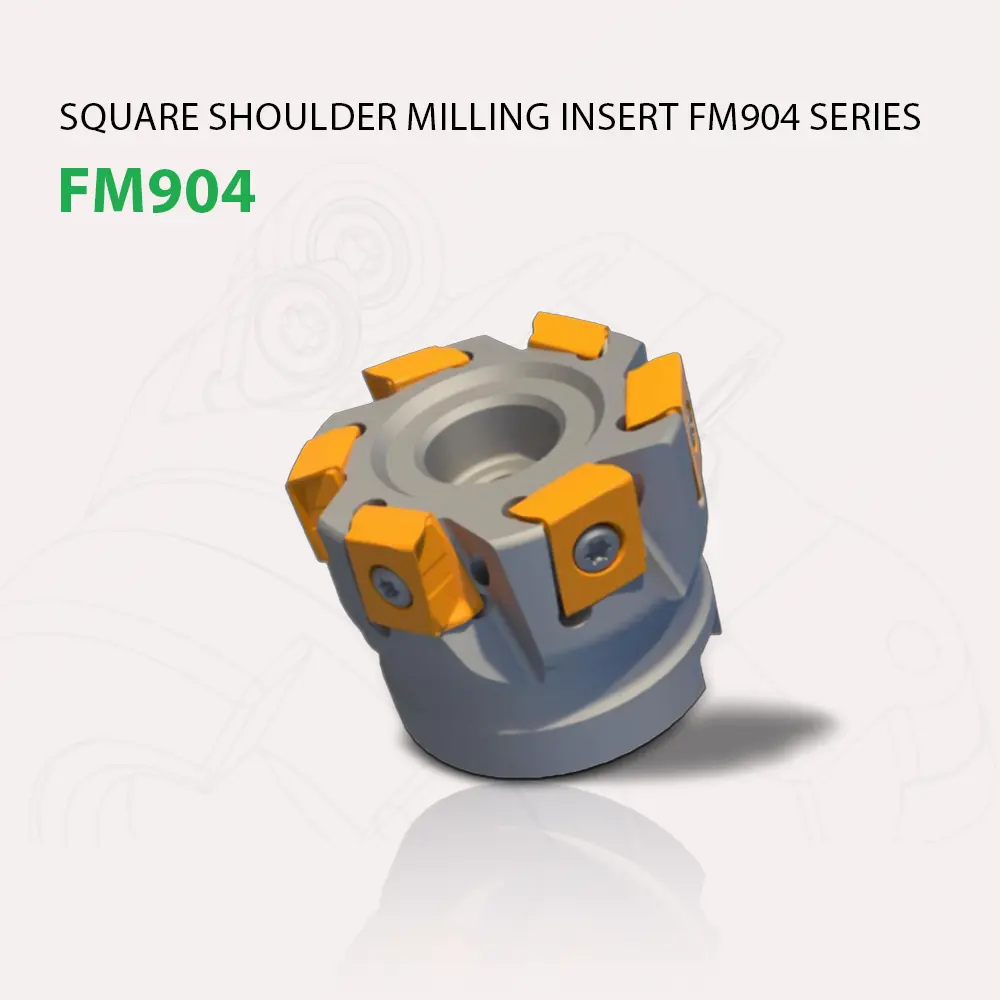

Dao phay vai vuông FM904 dùng mảnh LNGX1306 — Dao phay vai vuông **FM904** dùng mảnh **LNGX1306**.

Bản vẽ kỹ thuật dao phay vai vuông FM904 và vị trí lắp mảnh LNGX1306 — Bản vẽ kỹ thuật dao **FM904** với mảnh **LNGX1306**.

Mã Đài Dao (Order Code)	Đường kính (DC)	Số me cắt	Lỗ cốt (DCON)	Góc cắt (KAPR)	APMX (mm)
TH-FM904-A22-50-4-LN13	50	4	22	90	10.0
TH-FM904-A22-63-5-LN13	63	5	22	90	10.0
TH-FM904-A27-80-6-LN13	80	6	27	90	10.0
TH-FM904-B32-100-7-LN13	100	7	32	90	10.0
TH-FM904-B40-125-8-LN13	125	8	40	90	10.0
TH-FM904-C40-160-10-LN13	160	10	40	90	10.0
TH-FM904-C60-200-12-LN13	200	12	60	90	10.0
