Dao phay vai vuông FM903 – FM903 & WNMX0403/0806 90° Linh Hoạt

Tổng Quan Dòng Dao FM903

Dao phay vai vuông FM903 là hệ thống dao phay vai vuông góc 90° dùng mảnh
WNMX0403* (WN04) và WNMX0806* (WN08), bao gồm cả
dao cán trụ và dao dạng đĩa/cán vuông. Thiết kế linh hoạt giúp đáp ứng
nhiều kiểu gá kẹp và điều kiện gia công khác nhau.

Dải đường kính rộng từ dao nhỏ cán trụ đến dao lớn dạng đĩa.
Hai size mảnh (WN04/WN08) phù hợp cả ứng dụng nhẹ và ứng dụng năng suất cao.
Góc 90° chuẩn, thích hợp phay vai vuông, rãnh và hốc.

Download Catalog: FM903-WNMX0403/0806.pdf

Thông Số Kỹ Thuật Mảnh Dao WNMX0403/0806

Các mảnh WNMX0403* (size WN04) và WNMX0806* (size WN08) bao phủ
dải
ứng dụng từ dao nhỏ cán trụ đến dao lớn dạng đĩa.

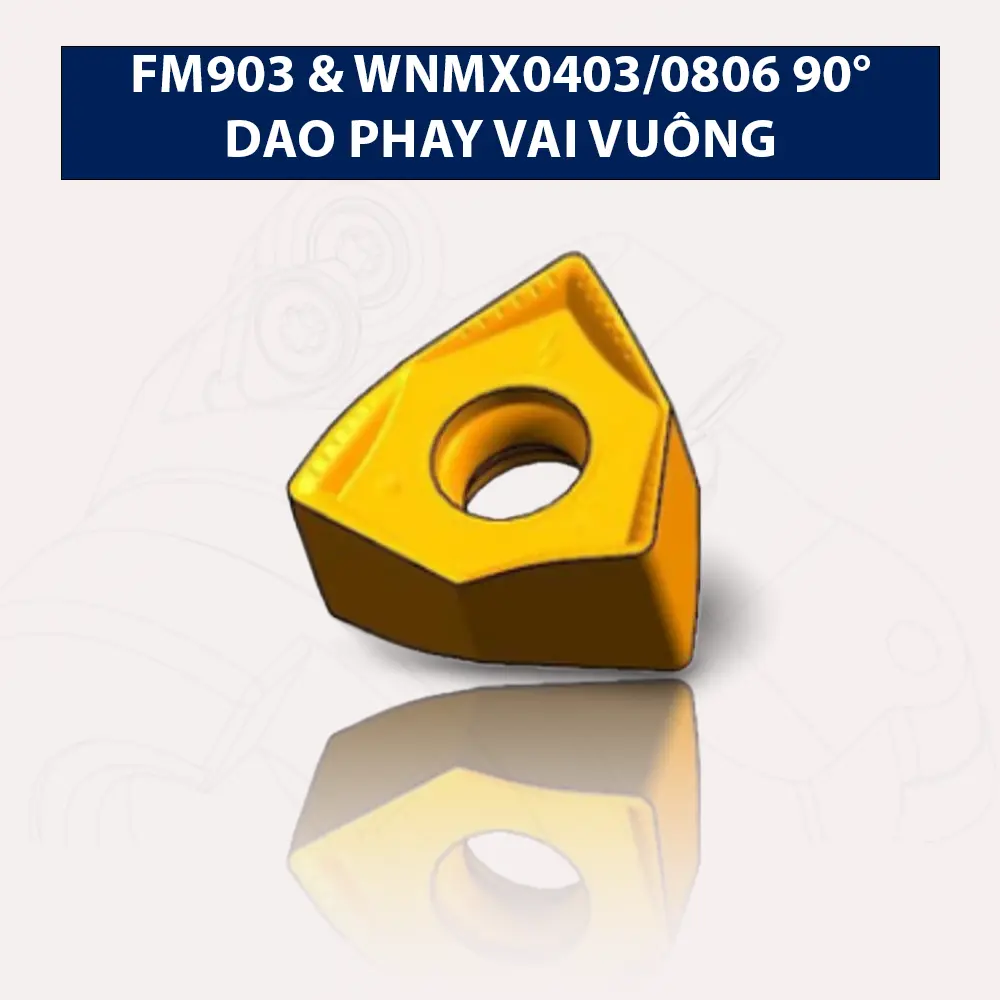

Hình ảnh mảnh insert WNMX0403 và WNMX0806 dùng cho dao phay vai vuông FM903 — Hình ảnh mảnh insert **WNMX0403** (WN04) và **WNMX0806**
(WN08) dùng cho dao phay vai vuông **FM903**.

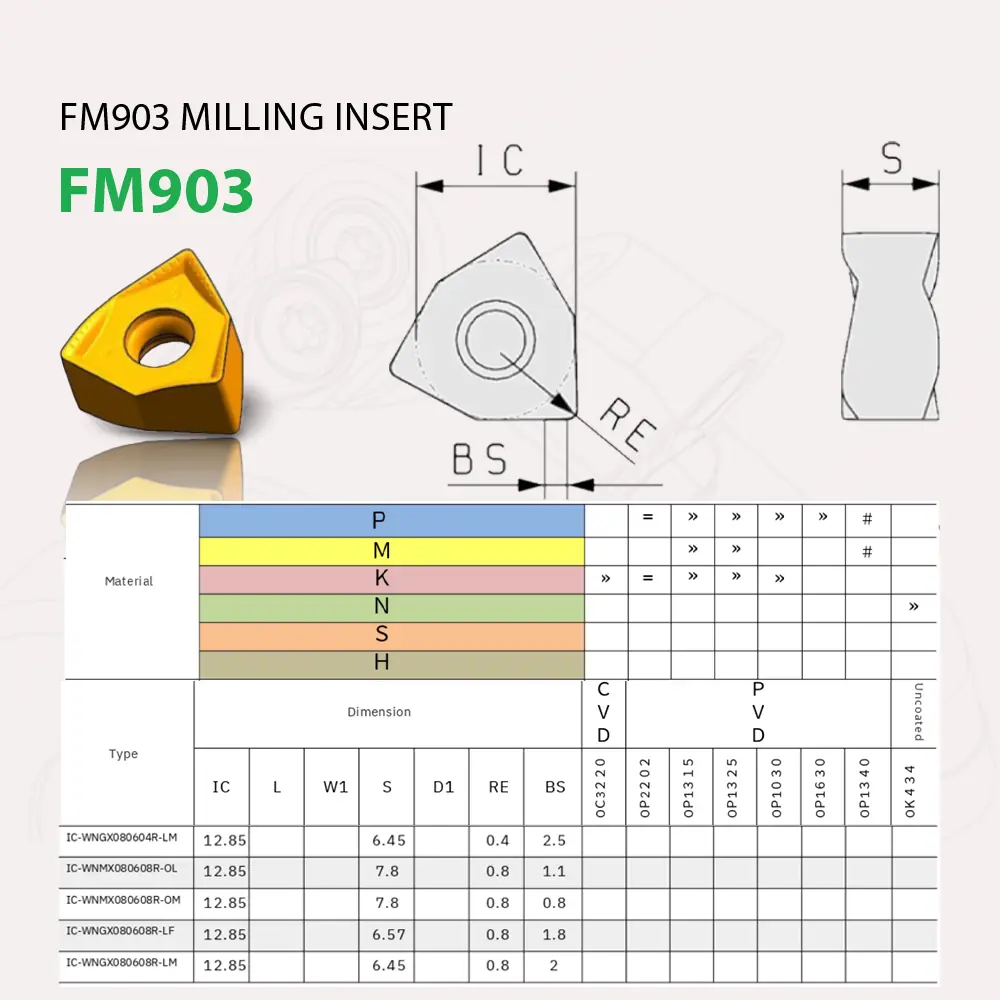

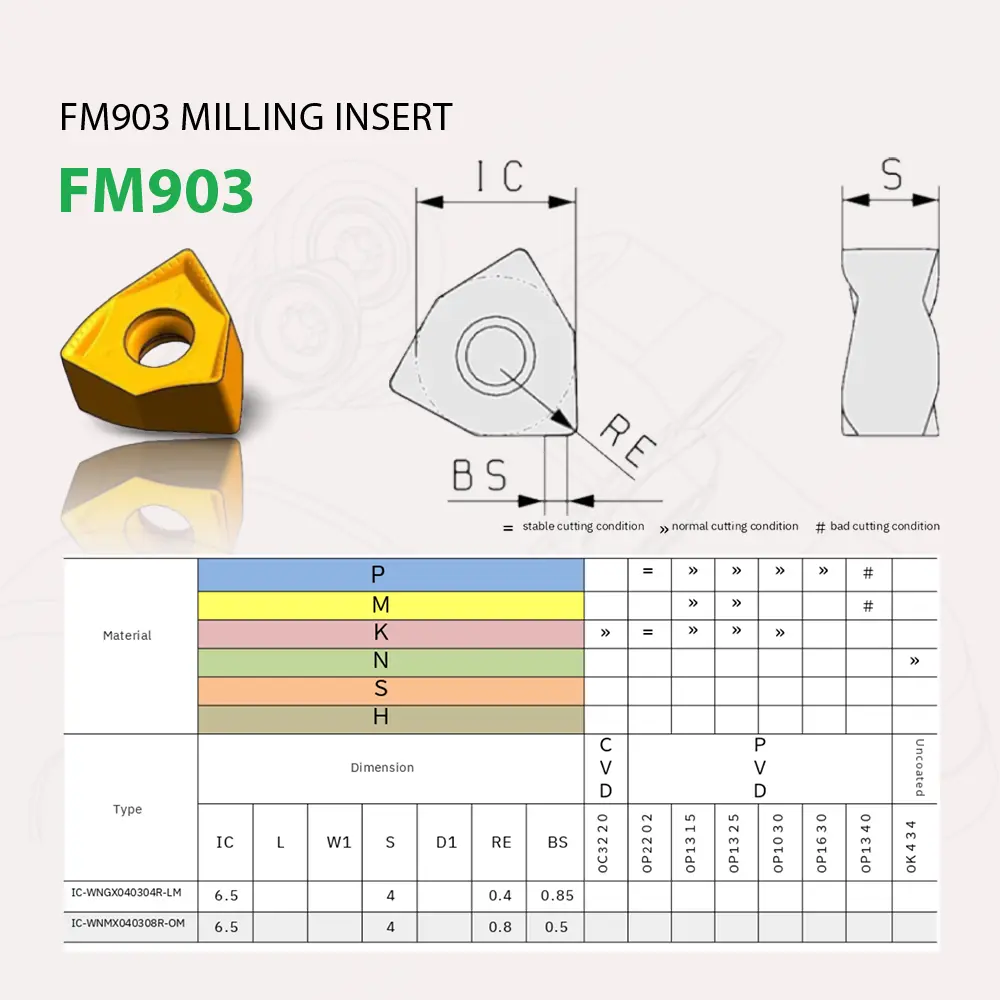

Bản vẽ kỹ thuật mảnh insert WNMX0403/0806 dùng trên dao phay vai vuông FM903 — Bản vẽ kỹ thuật mảnh insert **WNMX0403/0806** dùng trên dao phay vai
vuông **FM903**, thể hiện kích thước và hình dạng cắt.

Mã Insert	Kích thước	Lớp phủ (Grade)	Vật liệu gia công	Đặc điểm
WNMX0403*	Size nhỏ (WN04)	OC3220, OP2202, OP1315, OP1325, OP1340, OP1030, OP1630, OK434	P / M / K / N / S / H	Mảnh nhỏ, phù hợp dao cán trụ đường kính nhỏ.
WNMX0806*	Size lớn (WN08)	OC3220, OP2202, OP1315, OP1325, OP1340, OP1030, OP1630, OK434	P / M / K / N / S / H	Mảnh lớn, dùng cho dao dạng đĩa/cán vuông đường kính lớn.

Các Mã Đài Dao FM903 Tương Thích

Dòng FM903 gồm hai nhóm: dao cán trụ dùng mảnh WNMX0403 và
dao dạng đĩa/cán vuông dùng mảnh WNMX0806.

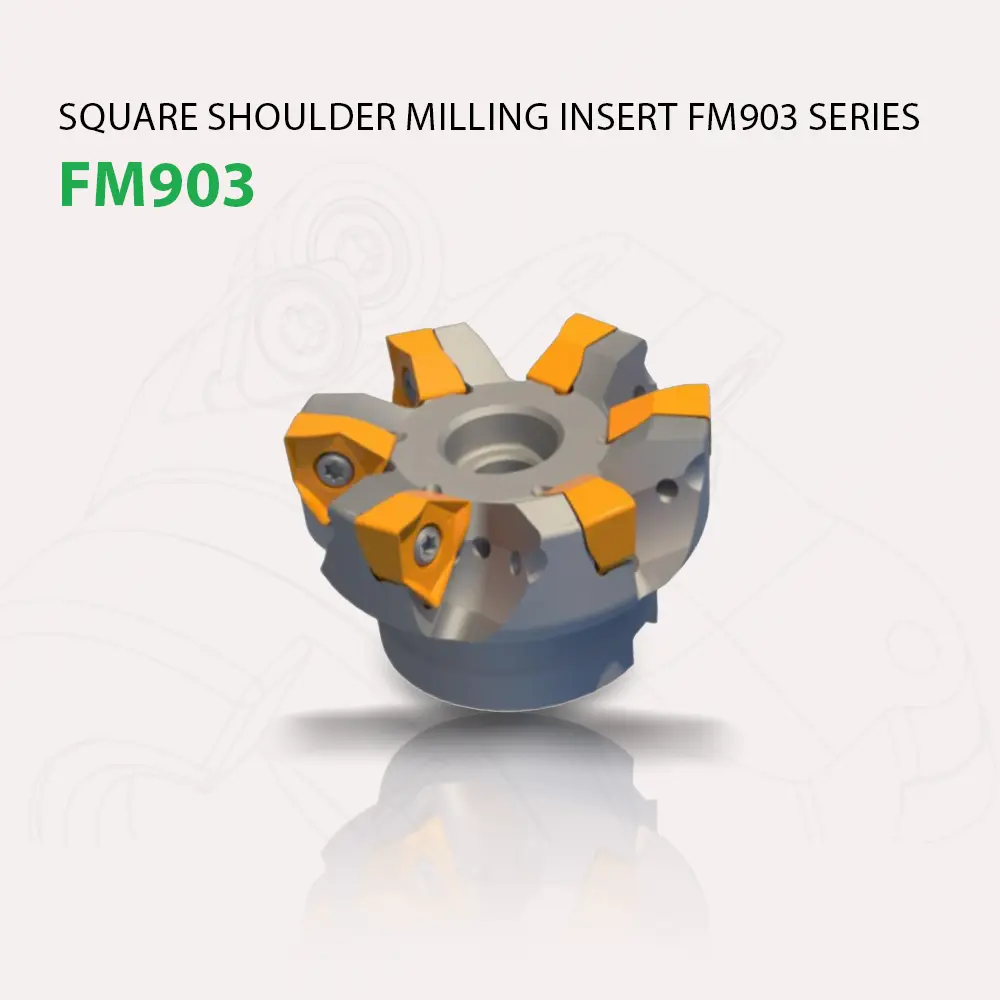

Dao phay vai vuông FM903 dùng mảnh WNMX0403/0806 — Dao phay vai vuông **FM903** dùng mảnh
**WNMX0403/0806**.

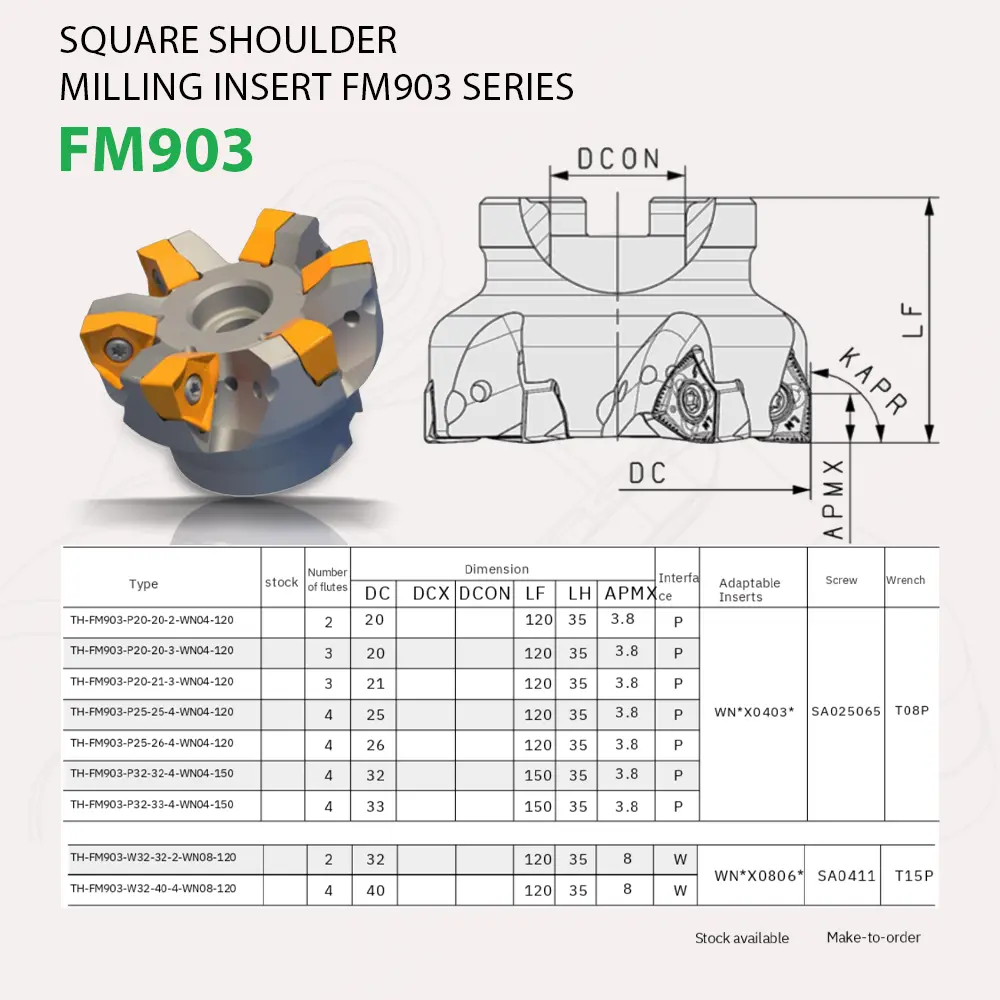

Bản vẽ kỹ thuật dao phay vai vuông FM903 với hai loại mảnh WNMX0403/0806 — Bản vẽ kỹ thuật dao **FM903** dùng mảnh **WNMX0403**
và
**WNMX0806**.

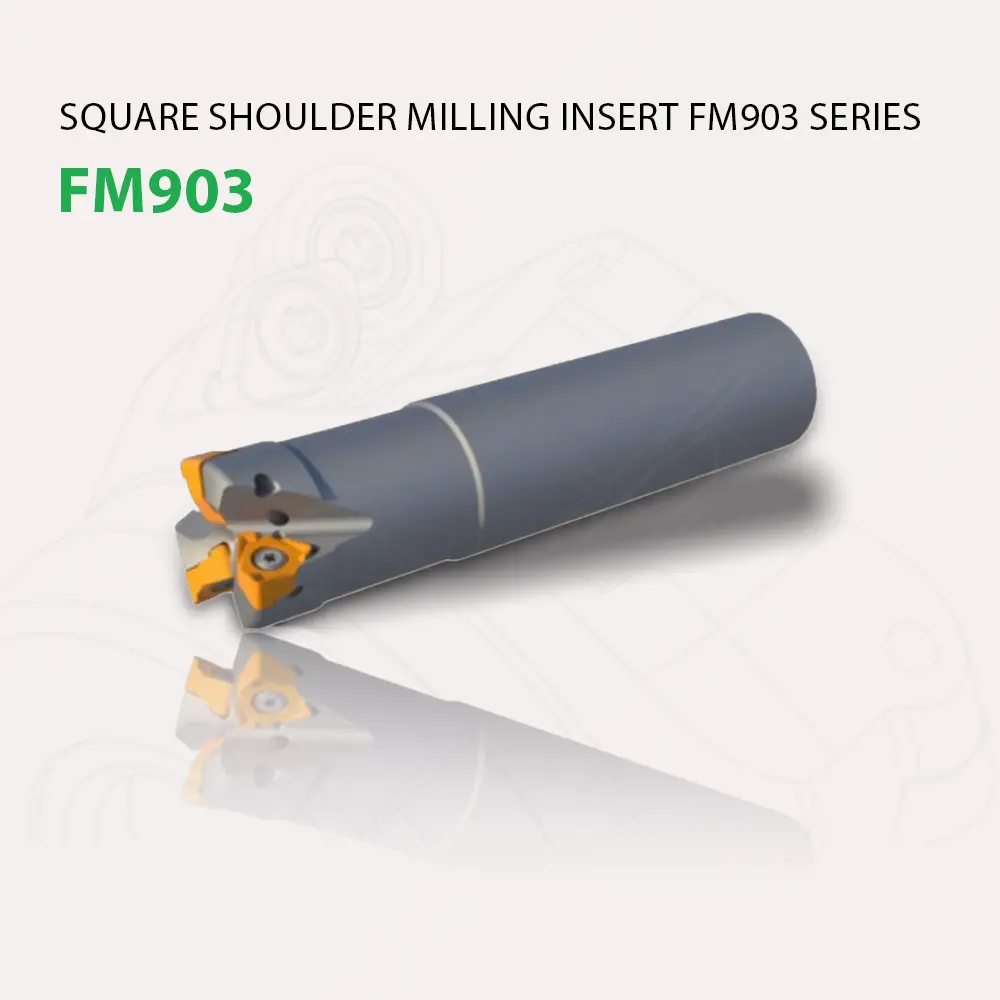

Dao phay vai vuông FM903 dạng cán trụ dùng mảnh WNMX0403 — Hình ảnh **dao phay vai vuông FM903 dạng cán trụ** dùng mảnh
**WNMX0403** (WN04) cho các đường kính nhỏ.

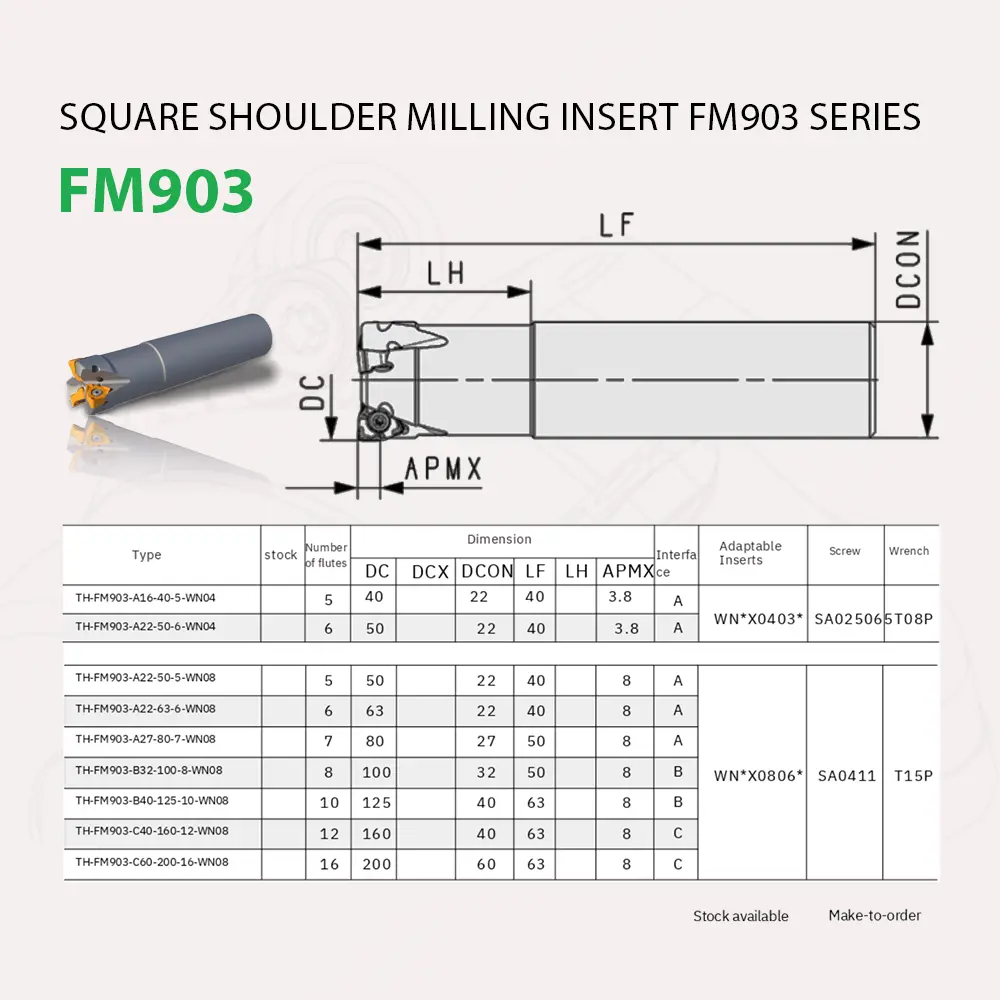

Dao phay vai vuông FM903 dạng đĩa/cán vuông dùng mảnh WNMX0806 — Hình ảnh dao phay vai vuông **FM903** dạng đĩa/cán vuông dùng mảnh
**WNMX0806** (WN08) cho các đường kính lớn.

FM903 – Dạng Cán Trụ Dùng WNMX0403

Mã Đài Dao (Order Code)	Mã Insert	DC (mm)	Số me cắt	Cán (mm)	Góc cắt (KAPR)	APMX (mm)
TH-FM903-P20-20-2-WN04-120	WNMX0403*	20	2	20	90	3.8
TH-FM903-P20-20-3-WN04-120	WNMX0403*	20	3	20	90	3.8
TH-FM903-P20-21-3-WN04-120	WNMX0403*	20	3	21	90	3.8
TH-FM903-P25-25-4-WN04-120	WNMX0403*	25	4	25	90	3.8
TH-FM903-P25-26-4-WN04-120	WNMX0403*	25	4	26	90	3.8
TH-FM903-P32-32-4-WN04-150	WNMX0403*	32	4	32	90	3.8
TH-FM903-P32-33-4-WN04-150	WNMX0403*	32	4	33	90	3.8

FM903 – Dạng Đĩa / Cán Vuông Dùng WNMX0806

Mã Đài Dao (Order Code)	Mã Insert	DC (mm)	Số me cắt	Lỗ cốt / Cán vuông (DCON)	Kiểu thân dao	Góc cắt (KAPR)	APMX (mm)
TH-FM903-W32-32-2-WN08-120	WNMX0806*	32	2	32	Cán vuông	90	8.0
TH-FM903-W32-40-4-WN08-120	WNMX0806*	32	4	40	Cán vuông	90	8.0
TH-FM903-A22-50-5-WN08	WNMX0806*	50	5	22	Shell Mill	90	8.0
TH-FM903-A22-63-6-WN08	WNMX0806*	63	6	22	Shell Mill	90	8.0
TH-FM903-A27-80-7-WN08	WNMX0806*	80	7	27	Shell Mill	90	8.0
TH-FM903-B32-100-8-WN08	WNMX0806*	100	8	32	Shell Mill	90	8.0
TH-FM903-B40-125-10-WN08	WNMX0806*	125	10	40	Shell Mill	90	8.0
TH-FM903-C40-160-12-WN08	WNMX0806*	160	12	40	Shell Mill	90	8.0
TH-FM903-C60-200-16-WN08	WNMX0806*	200	16	60	Shell Mill	90	8.0
