Dao phay vai vuông FM902 – FM902 & TNGX1306 Đa Cạnh 90°

Dao phay vai vuông 90° dùng mảnh tam giác TNGX1306. Liên hệ tư vấn: 091 519 2325.

Mã: TNGX1306-FM902 Danh mục: DỤNG CỤ GHÉP MẢNH Thẻ: An Mi Tools, dao phay vai vuong, FM902, square shoulder milling, TNGX1306

Mô tả

Mô tả

Dao phay vai vuông FM902 – FM902 & TNGX1306 90° Đa Cạnh

Tổng Quan Dòng Dao FM902

Dao phay vai vuông FM902 là dòng dao phay vai vuông góc 90° sử
dụng mảnh tam giác
TNGX1306* với nhiều cạnh cắt có thể tận dụng, giúp giảm chi phí
mảnh
mà vẫn đảm bảo độ chính xác vai vuông và bề mặt gia công.

Mảnh tam giác nhiều cạnh cắt, tối ưu chi phí cho sản xuất hàng loạt.
Góc 90° chuẩn, phù hợp phay vai, phay rãnh, phay hốc.
Dải đường kính holder lớn, hỗ trợ từ 50 đến 200 mm.

Download Catalog: FM902-TNGX1306.pdf

Để tham khảo thêm kiến thức nền tảng về phay vai vuông (square shoulder
milling),
bạn có thể xem bài viết hướng dẫn chi tiết của Sandvik Coromant tại đây:
Square shoulder milling guide.

Thông Số Kỹ Thuật Mảnh Dao TNGX1306

Mảnh TNGX1306* dạng tam giác nhiều cạnh cắt, thích hợp cho phay vai vuông kinh
ế trên
nhiều nhóm vật liệu.

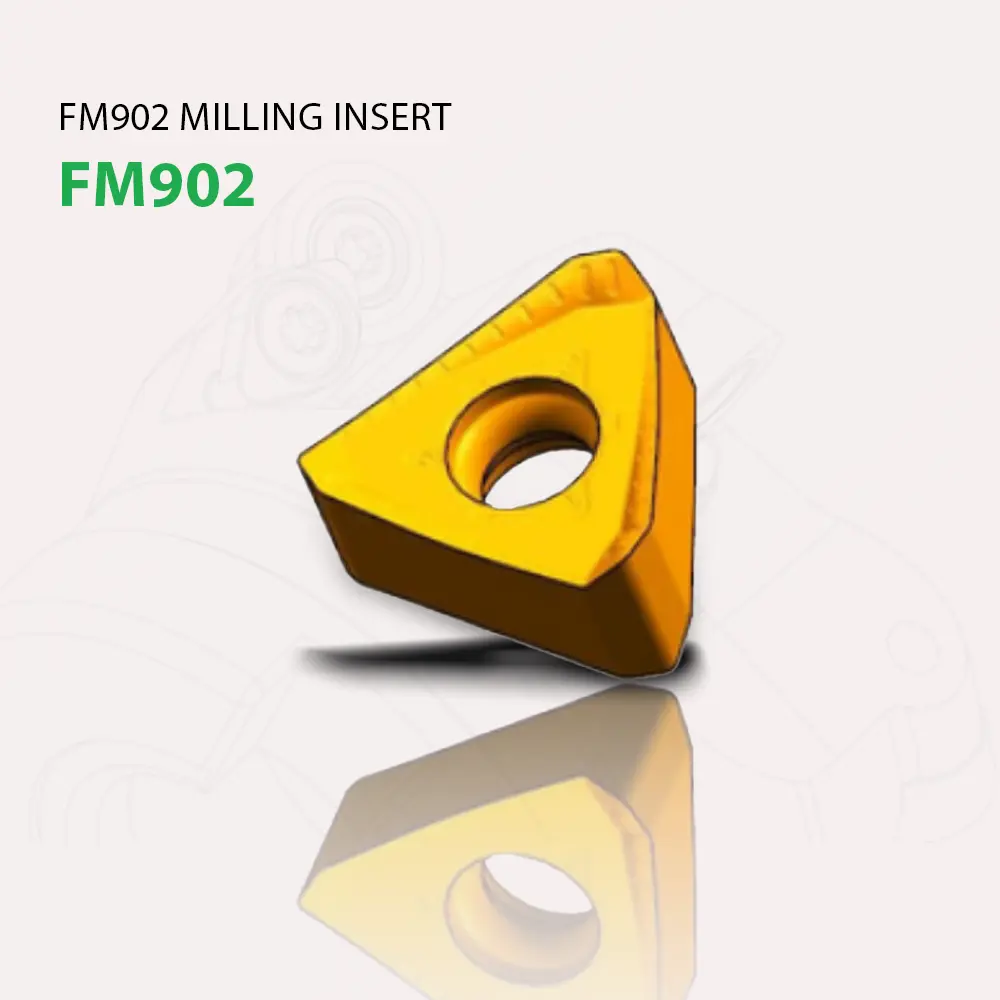

Hình ảnh mảnh insert tam giác TNGX1306 dùng cho dao phay vai vuông FM902 — Hình ảnh mảnh insert tam giác **TNGX1306** dùng cho dao phay vai
vuông **FM902**.

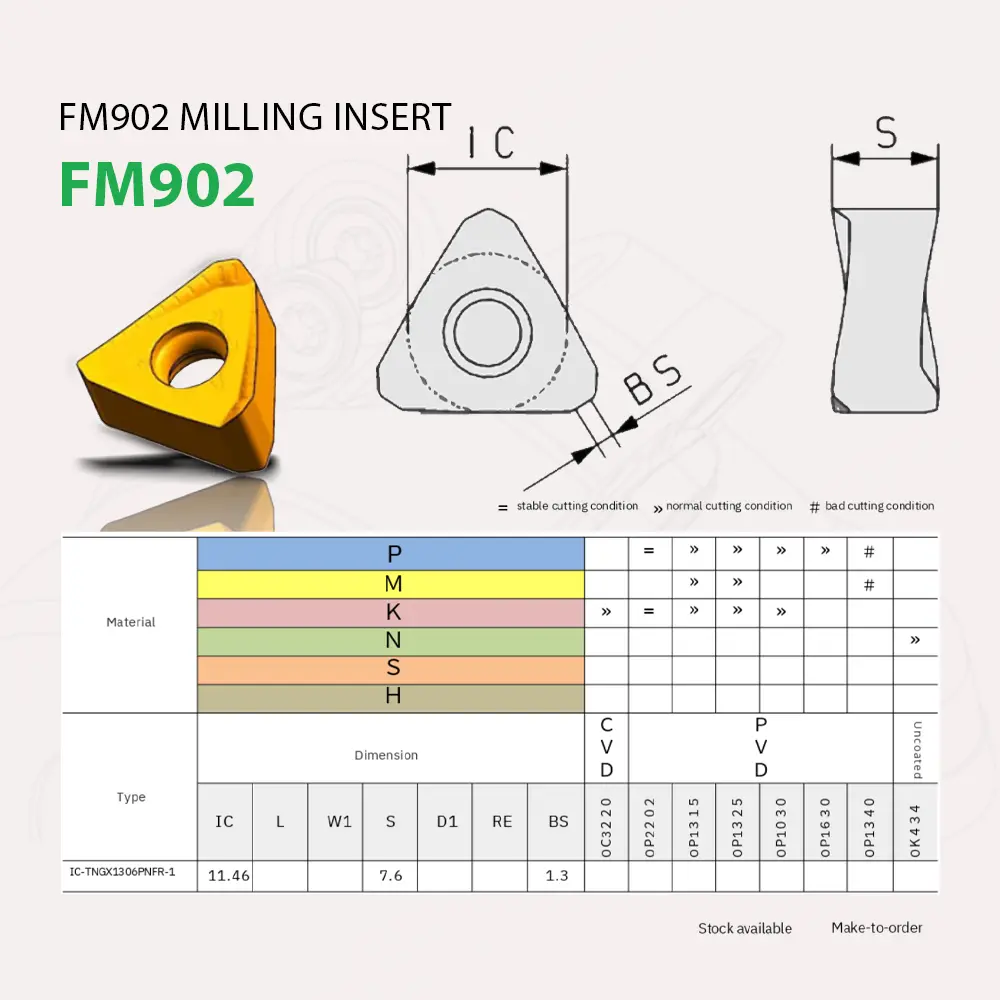

Bản vẽ kỹ thuật mảnh insert TNGX1306 dùng cho dao phay vai vuông FM902 — Bản vẽ kỹ thuật mảnh insert tam giác **TNGX1306** lắp trên dao phay
vai vuông **FM902**.

Mã Insert	Lớp phủ (Grade)	Vật liệu gia công	Đặc điểm
TNGX1306*	OC3220, OP2202, OP1315, OP1325, OP1340, OP1030, OP1630, OK434	P / M / K / N / S / H	Mảnh tam giác nhiều cạnh cắt, giúp tận dụng tối đa mỗi mảnh trong phay vai vuông.

Các Mã Đài Dao FM902 Tương Thích

Tất cả holder FM902 dưới đây dùng mảnh TNGX1306* với góc cắt
90° và APMX = 8.0 mm.

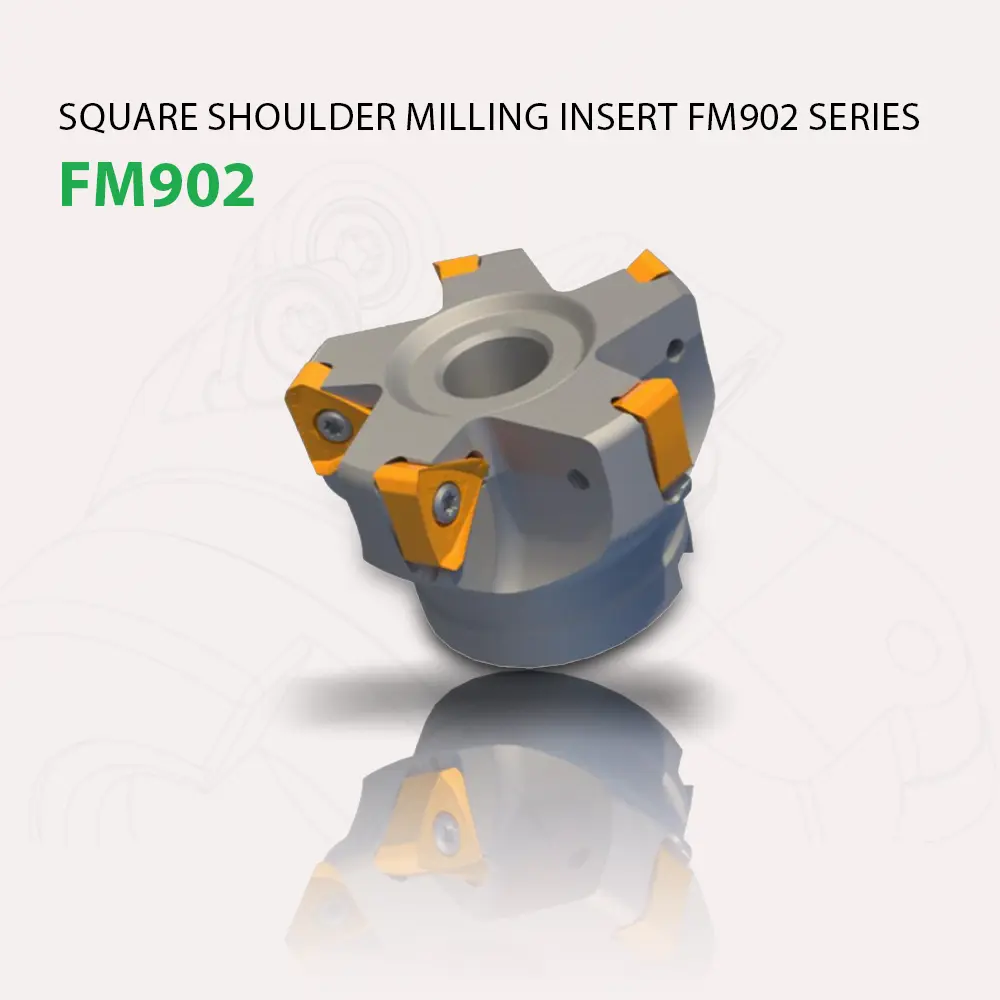

Dao phay vai vuông FM902 dùng mảnh tam giác TNGX1306 — Dao phay vai vuông **FM902** dùng mảnh tam giác
**TNGX1306**.

Bản vẽ kỹ thuật dao phay vai vuông FM902 và vị trí lắp mảnh TNGX1306 — Bản vẽ kỹ thuật dao **FM902** với mảnh tam giác
**TNGX1306**.

Mã Đài Dao (Order Code)	Đường kính (DC)	Số me cắt	Lỗ cốt (DCON)	Góc cắt (KAPR)	APMX (mm)
TH-FM902-A22-50-4-TN13	50	4	22	90	8.0
TH-FM902-A22-63-5-TN13	63	5	22	90	8.0
TH-FM902-A27-80-6-TN13	80	6	27	90	8.0
TH-FM902-B32-100-7-TN13	100	7	32	90	8.0
TH-FM902-B40-125-8-TN13	125	8	40	90	8.0
TH-FM902-C40-160-10-TN13	160	10	40	90	8.0
TH-FM902-C60-200-12-TN13	200	12	60	90	8.0
