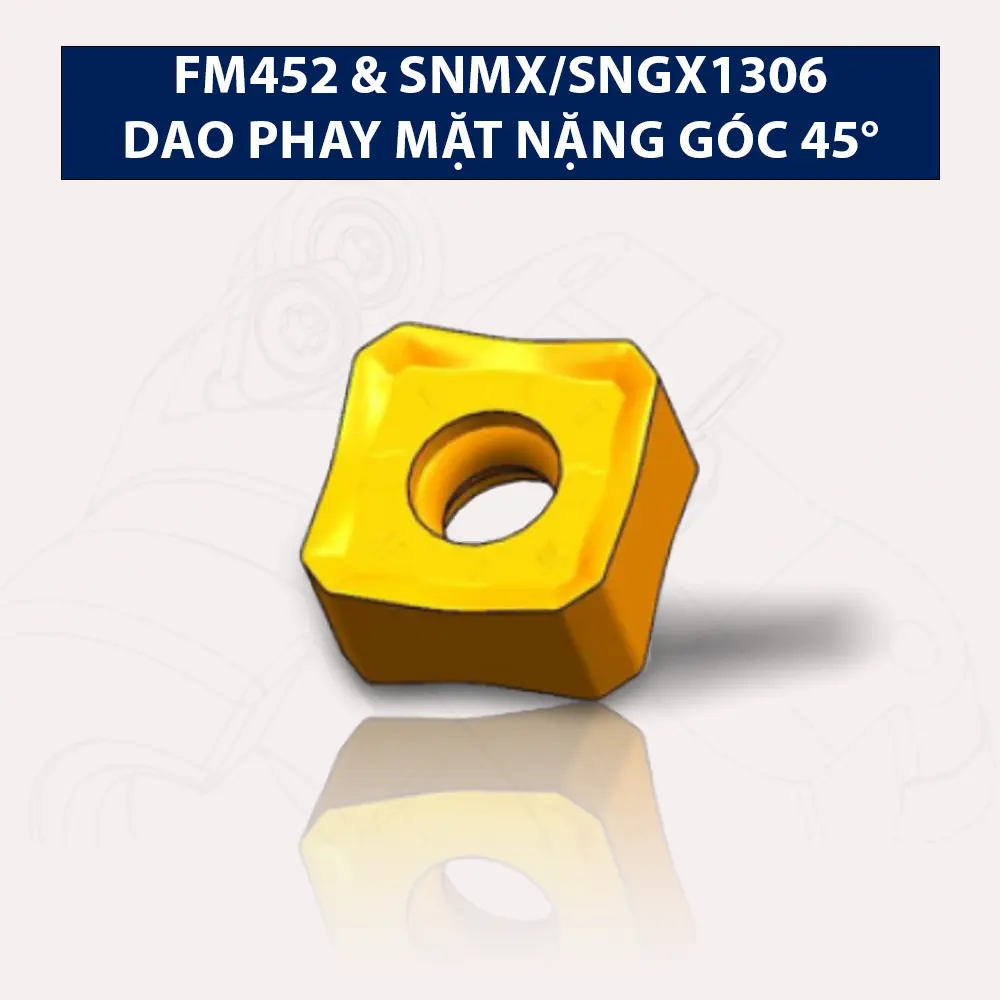

Dao Phay Mặt Nặng FM452 & Mảnh SNMX1306

Tổng Quan Dao Phay Mặt Nặng FM452

Dao phay mặt nặng FM452 là dòng sản phẩm được thiết kế chuyên biệt cho gia công hạng nặng
(heavy duty), sử dụng mảnh phay kích thước lớn SNMX1306 /
SNGX1306ANN.
Với góc tiếp xúc KAPR = 45° và APMX = 6.5 mm, dao phay mặt nặng FM452 cho phép
chiều sâu cắt lớn, phù hợp cắt thô nặng trên phôi thép và gang với độ ổn định cao.

Ưu điểm nổi bật:

Mảnh insert kích thước lớn, độ cứng vững cao, chịu tải cắt lớn.
Góc cắt 45° giúp dao phay mặt nặng FM452 làm việc ổn định nhờ phân bố lực cắt hợp lý.
Phù hợp cho các chi tiết phôi lớn như đế máy, thân máy, bệ gá.

Download Catalog: FM452-SNMX1306.pdf

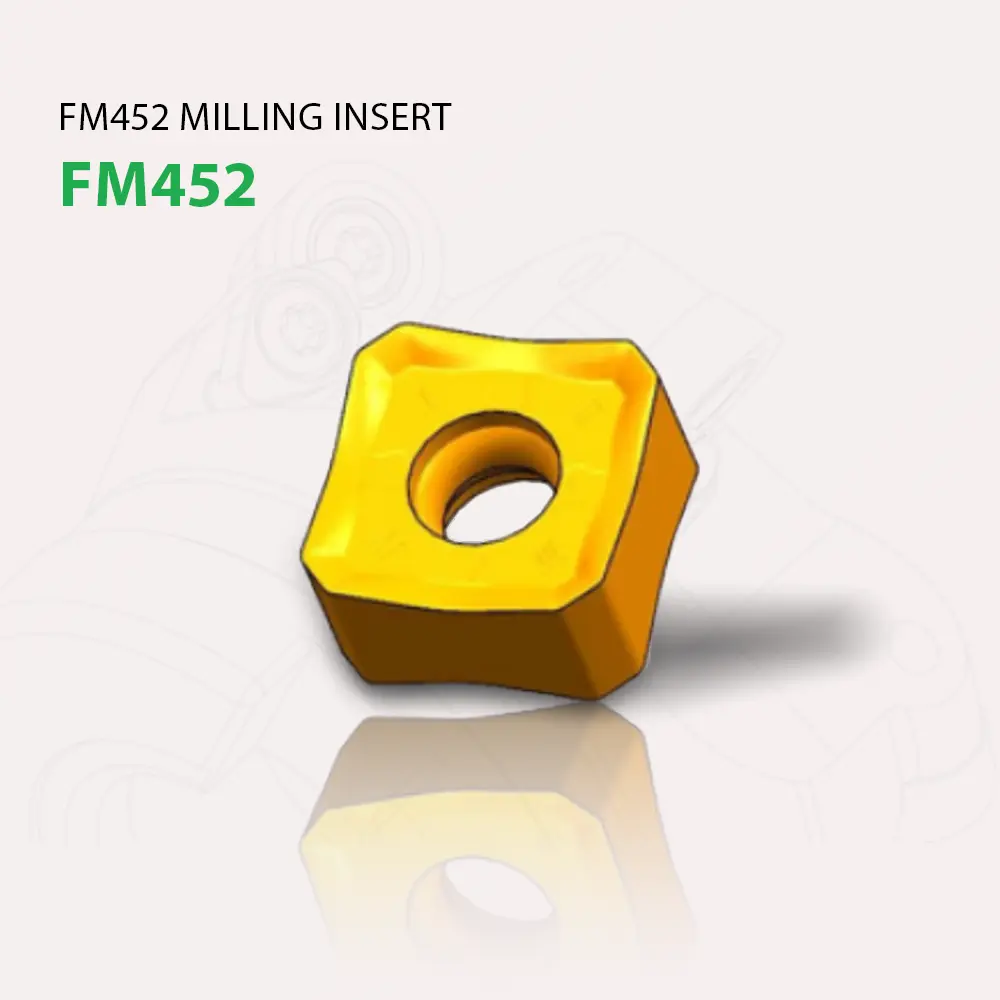

Hình ảnh thực tế mảnh insert SNMX1306 cho dao phay mặt nặng FM452 — Hình ảnh thực tế mảnh insert **SNMX1306**.

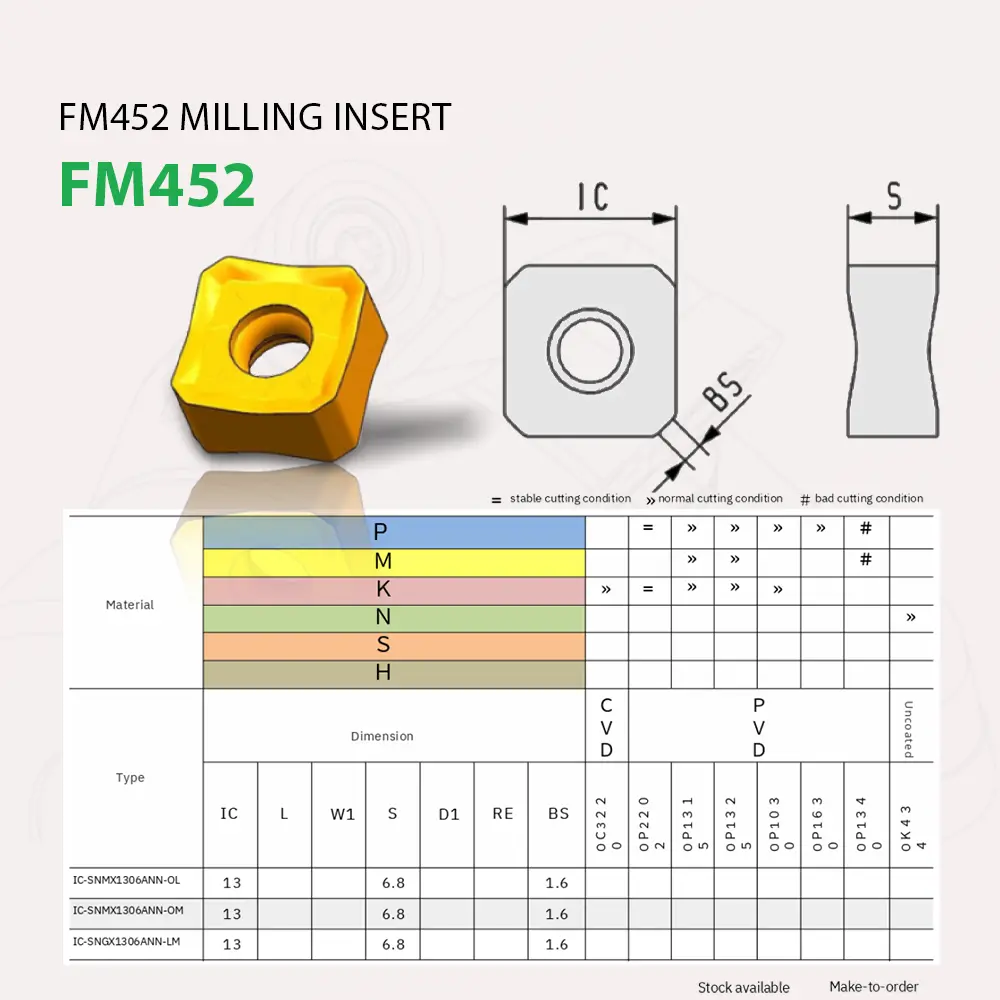

Bản vẽ kỹ thuật mảnh insert SNMX1306 dùng cho dao phay mặt nặng FM452 — Bản vẽ kỹ thuật mảnh insert **SNMX1306**.

Thông Số Mảnh Dao Cho Dao Phay Mặt Nặng FM452

Mảnh SNMX1306A* / SNGX1306ANN* có biên dạng vuông, kích thước lớn, giúp dao phay mặt nặng FM452 chịu tải
cắt cao trong gia công thô.

Mã Insert	Lớp Phủ (Grade)	Vật Liệu Gia Công	Đặc Điểm & Chipbreaker
SNMX1306A* / SNGX1306ANN*	OC3220, OP2202, OP1315, OP1325, OP1340, OP1030, OP1630, OK434	P / M / K / N / S / H	Mảnh vuông kích thước lớn, độ cứng vững cao, chipbreaker tối ưu cho cắt thô nặng trên thép và gang.

Các Mã Đài Dao Phay Mặt Nặng FM452 Tương Thích

Tất cả đài dao FM452 dưới đây đều dùng mảnh
SNMX1306A* / SNGX1306ANN* với góc cắt 45° và
APMX = 6.5 mm.

Đài dao phay mặt nặng FM452 dùng mảnh SNMX1306/SNGX1306ANN — Hình ảnh **dao phay mặt nặng FM452** dùng mảnh
**SNMX1306 / SNGX1306ANN**.

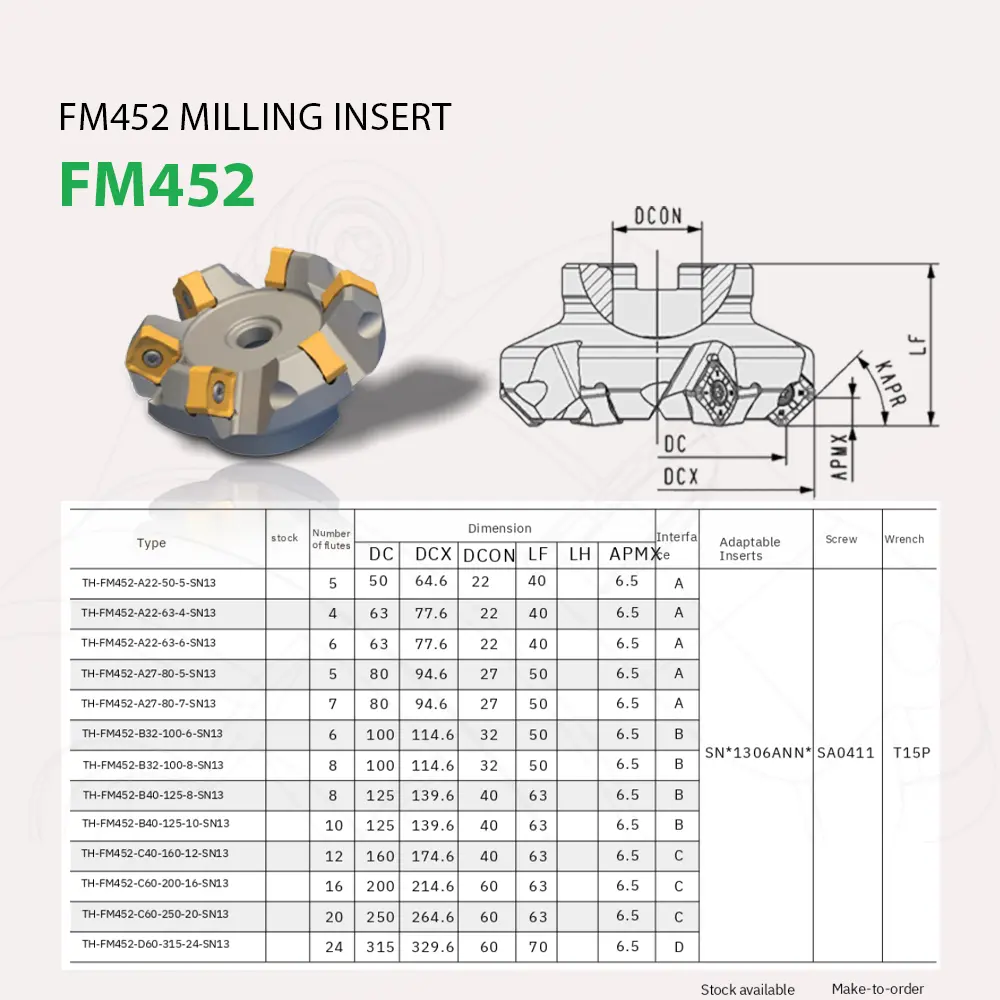

Bản vẽ kỹ thuật dao phay mặt nặng FM452 và vị trí lắp mảnh SNMX1306 — Bản vẽ kỹ thuật **dao phay mặt nặng FM452** và vị trí lắp mảnh
**SNMX1306 / SNGX1306ANN**.

Mã Đài Dao (Order Code)	Đường kính (DC)	Số me cắt	Lỗ cốt (DCON)	Góc cắt (KAPR)	APMX (mm)	Vít (Screw)	Chìa vặn (Wrench)
TH-FM452-A22-50-5-SN13	50	5	22	45	6.5	SA0411	T15P
TH-FM452-A22-63-4-SN13	63	4	22	45	6.5	SA0411	T15P
TH-FM452-A22-63-6-SN13	63	6	22	45	6.5	SA0411	T15P
TH-FM452-A27-80-5-SN13	80	5	27	45	6.5	SA0411	T15P
TH-FM452-A27-80-7-SN13	80	7	27	45	6.5	SA0411	T15P
TH-FM452-B32-100-6-SN13	100	6	32	45	6.5	SA0411	T15P
TH-FM452-B32-100-8-SN13	100	8	32	45	6.5	SA0411	T15P
TH-FM452-B40-125-8-SN13	125	8	40	45	6.5	SA0411	T15P
TH-FM452-B40-125-10-SN13	125	10	40	45	6.5	SA0411	T15P
TH-FM452-C40-160-12-SN13	160	12	40	45	6.5	SA0411	T15P
TH-FM452-C60-200-16-SN13	200	16	60	45	6.5	SA0411	T15P
TH-FM452-C60-250-20-SN13	250	20	60	45	6.5	SA0411	T15P
TH-FM452-D60-315-24-SN13	315	24	60	45	6.5	SA0411	T15P
