Mô tả

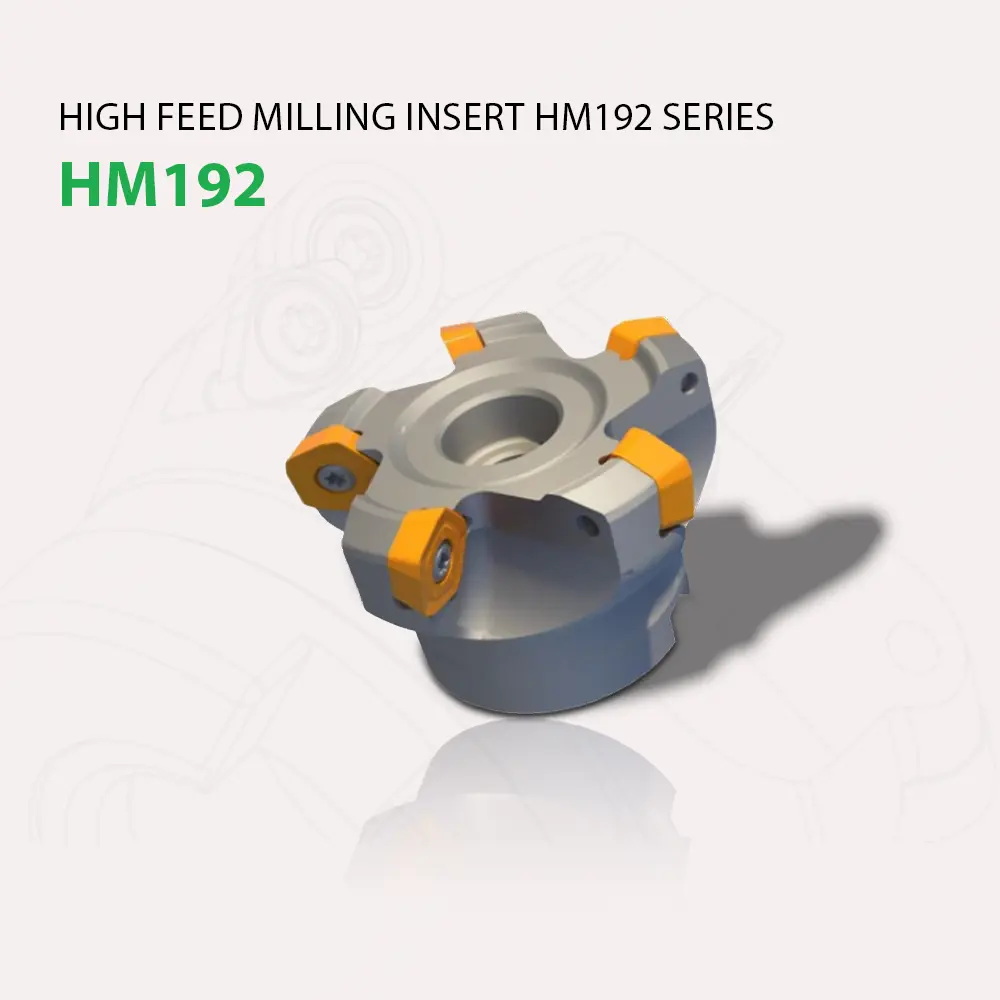

Dao Phay High Feed HM192 PDMT1305 KAPR 19°
Tổng Quan Dòng Dao Phay High Feed HM192
Dao phay high feed HM192 PDMT1305 được thiết kế cho phay thô
nhanh sử dụng mảnh
PDMT1305* với góc
KAPR = 19° và chiều sâu cắt APMX = 1.9 mm, cho phép chạy bước
tiến
rất lớn nhưng vẫn đảm bảo tải trục chính ổn định.
- Thiết kế high feed: cắt nông, bước tiến lớn, rút ngắn thời gian chu kỳ.
- Phù hợp phay thô bề mặt phẳng, hốc sâu và biên dạng 3D.
- Dùng dải grade phủ rộng cho nhiều nhóm vật liệu P/M/K/N/S/H.
Thông Số Kỹ Thuật Dao Phay High Feed HM192 PDMT1305

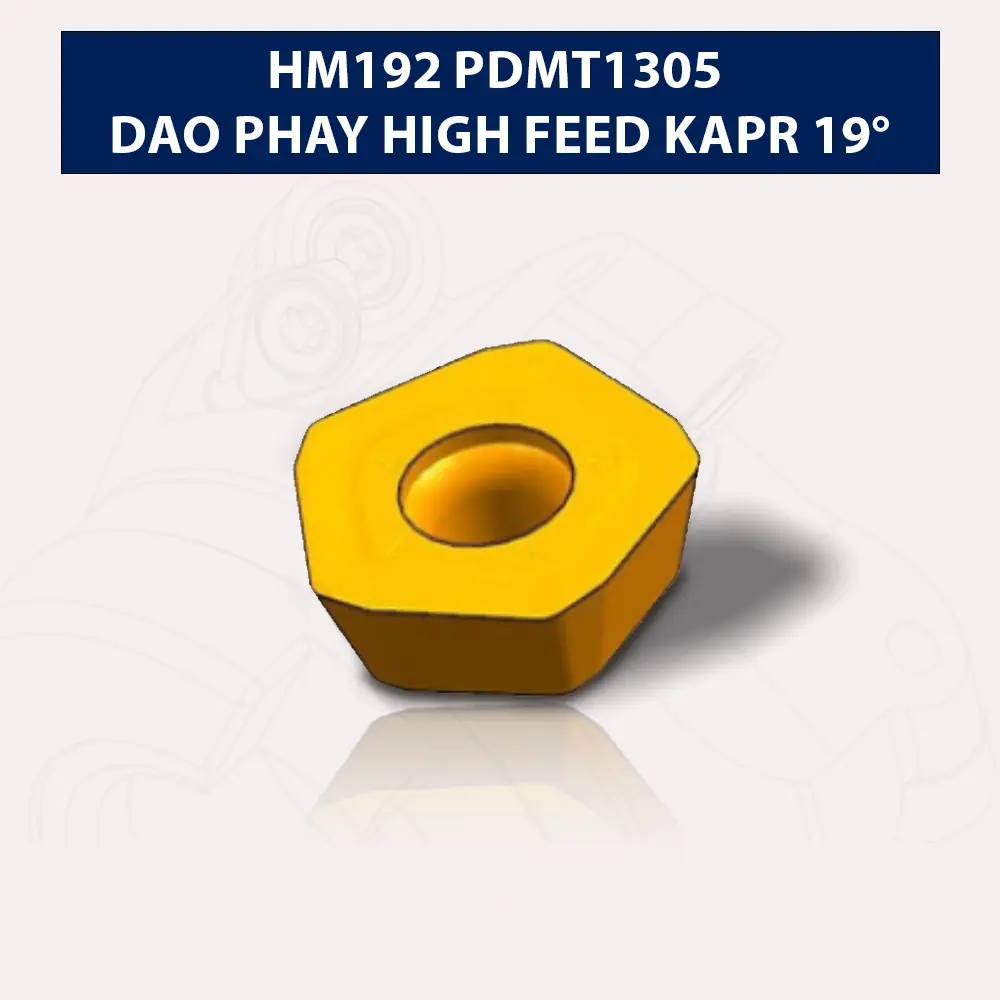

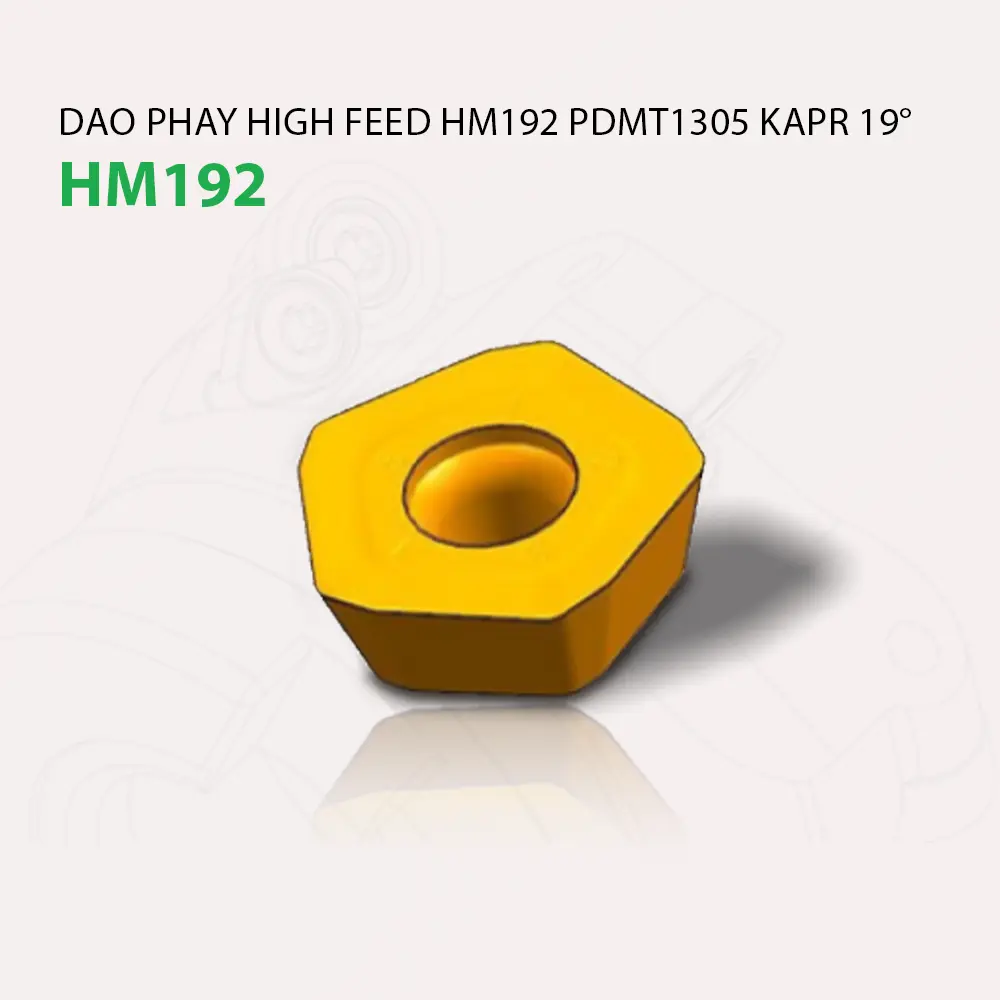

Mảnh PDMT1305* là lõi của hệ thống dao phay high feed HM192, được tối ưu cho phay high feed với góc KAPR nhỏ,
phân bố lực cắt chủ yếu theo trục để giảm rung và tải hướng kính.
HM192, phù hợp phay thô nhanh với bước tiến lớn.
thể hiện KAPR 19° và APMX 1.9mm.
| Mã Insert | KAPR (°) | APMX (mm) | Lớp phủ (Grade) | Vật liệu gia công | Đặc điểm |
|---|---|---|---|---|---|
| PDMT1305* | 19 | 1.9 | OC3220, OP2202, OP1315, OP1325, OP1340, OP1030, OP1630, OK434 | P / M / K / N / S / H | Mảnh cho phay high feed, phân bố lực cắt chủ yếu theo trục. |

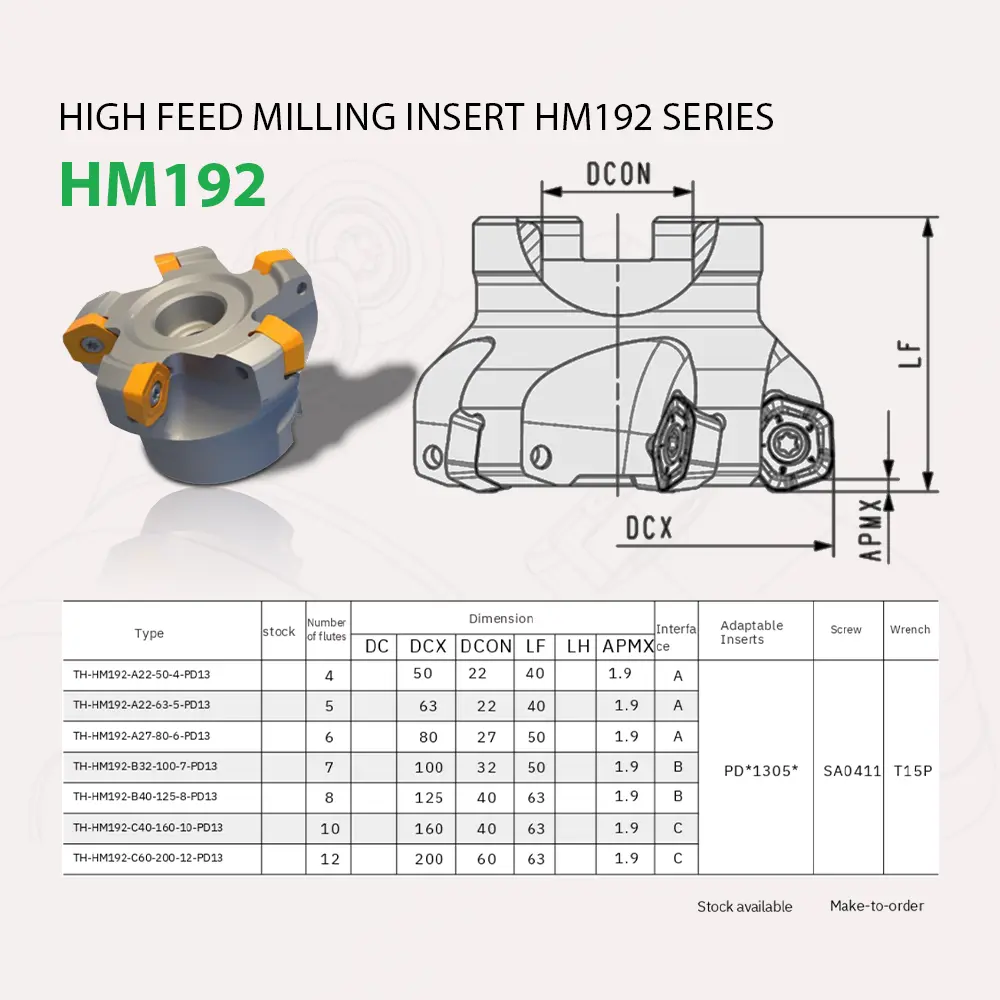

Các Mã Đài Dao HM192 Tương Thích
Các holder HM192 dưới đây dùng chung mảnh PDMT1305* với góc cắt
KAPR = 19° và APMX = 1.9 mm.
| Mã Đài Dao (Order Code) | Đường kính (DC) | Số me cắt | Lỗ cốt (DCON) | Góc cắt (KAPR) | APMX (mm) |
|---|---|---|---|---|---|
| TH-HM192-A22-50-4-PD13 | 50 | 4 | 22 | 19 | 1.9 |
| TH-HM192-A22-63-5-PD13 | 63 | 5 | 22 | 19 | 1.9 |
| TH-HM192-A27-80-6-PD13 | 80 | 6 | 27 | 19 | 1.9 |
| TH-HM192-B32-100-7-PD13 | 100 | 7 | 32 | 19 | 1.9 |
| TH-HM192-B40-125-8-PD13 | 125 | 8 | 40 | 19 | 1.9 |
| TH-HM192-C40-160-10-PD13 | 160 | 10 | 40 | 19 | 1.9 |
| TH-HM192-C60-200-12-PD13 | 200 | 12 | 60 | 19 | 1.9 |
Ứng Dụng Thực Tế Dao Phay High Feed HM192 PDMT1305
Phay High Feed Rút Ngắn Thời Gian Gia Công
Cần tăng năng suất phay thô nhưng máy và gá kẹp có giới hạn về độ cứng vững.
Phay thô bề mặt phẳng, hốc sâu hoặc biên dạng 3D trên thép, inox, gang với yêu
cầu rút ngắn
chu kỳ gia công.
- Dùng dao HM192 với mảnh PDMT1305, tăng
bước tiến răng (fz)
theo khuyến nghị thay vì tăng APMX. - Chọn grade phủ phù hợp vật liệu, đồng thời đảm bảo máy và gá kẹp đủ cứng để
tránh rung.
Tăng đáng kể lượng kim loại bóc tách theo thời gian, rút ngắn thời gian gia công
nhưng vẫn
giữ tải trục chính ổn định.
Mảnh PDMT1305 được chế tạo từ Hợp kim cứng (Cemented Carbide), cho khả năng chịu nhiệt và chống mài mòn vượt trội.
📞 Liên Hệ Mua HM192 Chính Hãng
An Mi Tools cung cấp đầy đủ các mã HM192 và mảnh
PDMT1305, hỗ trợ tư vấn chiến lược phay high feed cho từng loại máy và vật
liệu.
