Mô tả

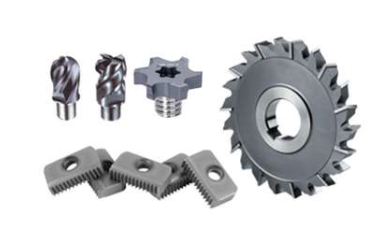

Dụng cụ cắt dạng mô đun (Modular Cutting Tools) là một loại dụng cụ cắt gọt kim loại được thiết kế với các bộ phận cấu thành riêng biệt, có thể tháo lắp và thay thế lẫn nhau. Thay vì là một khối liền như dụng cụ liền khối (solid tool), dụng cụ dạng mo đun bao gồm một thân dao chính (adapter/holder) và các đầu cắt (cutting head/insert) có thể thay đổi được.

Đặc điểm chính của dụng cụ cắt dạng mô đun:

1. Cấu tạo rời: Gồm một thân dao (shank/holder/adapter) và một hoặc nhiều đầu cắt (cutting head/insert) có thể tháo lắp.
2. Khả năng thay thế: Khi đầu cắt bị mòn hoặc hỏng, người dùng chỉ cần thay thế phần đầu cắt mà không cần thay toàn bộ thân dao.
3. Vật liệu đa dạng: Thân dao thường làm bằng thép hợp kim có độ bền cao, trong khi đầu cắt được làm từ các vật liệu chịu mài mòn tốt như hợp kim cứng (carbide), gốm (ceramic), CBN, PCD, hoặc thép gió (HSS).
4. Hệ thống kẹp chặt: Các đầu cắt được gắn vào thân dao bằng các cơ cấu kẹp chặt chính xác như ren, côn, hoặc kẹp thủy lực, đảm bảo độ cứng vững và độ chính xác khi gia công.

Lợi ích của dụng cụ cắt dạng mô đun:

• Tiết kiệm chi phí: Đây là lợi ích lớn nhất. Khi lưỡi cắt mòn, chỉ cần thay phần đầu cắt, giúp giảm đáng kể chi phí dụng cụ so với việc phải thay toàn bộ dụng cụ liền khối.
• Tính linh hoạt cao:
  • Cùng một thân dao có thể kết hợp với nhiều loại đầu cắt khác nhau (ví dụ: đầu phay, đầu khoan, đầu doa, đầu vát mép) hoặc các đầu cắt có đường kính/hình dạng khác nhau.
  • Cho phép thay đổi nhanh chóng giữa các loại dụng cụ hoặc kích thước khác nhau mà không cần tháo thân dao khỏi trục chính của máy.
• Giảm thời gian thay dao: Việc thay thế đầu cắt nhanh chóng giúp giảm thời gian dừng máy, tăng năng suất.
• Kiểm soát kho hàng tốt hơn: Dễ dàng quản lý các bộ phận rời hơn là nhiều loại dao nguyên khối khác nhau.
• Độ chính xác và độ lặp lại: Các hệ thống mô đun hiện đại được thiết kế với độ chính xác cao, đảm bảo vị trí và độ đồng tâm của đầu cắt khi thay thế.
• Ít lãng phí hơn: Giảm lượng vật liệu bỏ đi vì chỉ thay thế phần đầu cắt.

Ứng dụng phổ biến:

Dụng cụ cắt dạng mô đun được ứng dụng rộng rãi trong nhiều nguyên công gia công khác nhau, bao gồm:

• Phay: Các loại đầu phay có thể thay thế (phay ngón, phay mặt đầu, phay rãnh T, phay góc…).
• Khoan: Các loại mũi khoan insert (insert drill) hoặc mũi khoan có đầu liền khối có thể thay thế.
• Doa: Như chúng ta đã thảo luận, nhiều loại dao doa có thể tháo lắp lưỡi cắt hoặc đầu doa tinh.
• Phay rãnh: Với các đầu cắt có thể thay thế cho việc phay rãnh sâu hoặc rãnh đặc biệt.
• Taro: Một số hệ thống taro có thể thay thế đầu taro.

Nhờ những ưu điểm vượt trội về kinh tế, linh hoạt và hiệu quả, dụng cụ cắt dạng mô đun ngày càng trở nên phổ biến và là lựa chọn hàng đầu trong các xưởng gia công hiện đại, đặc biệt là trên các máy CNC.
