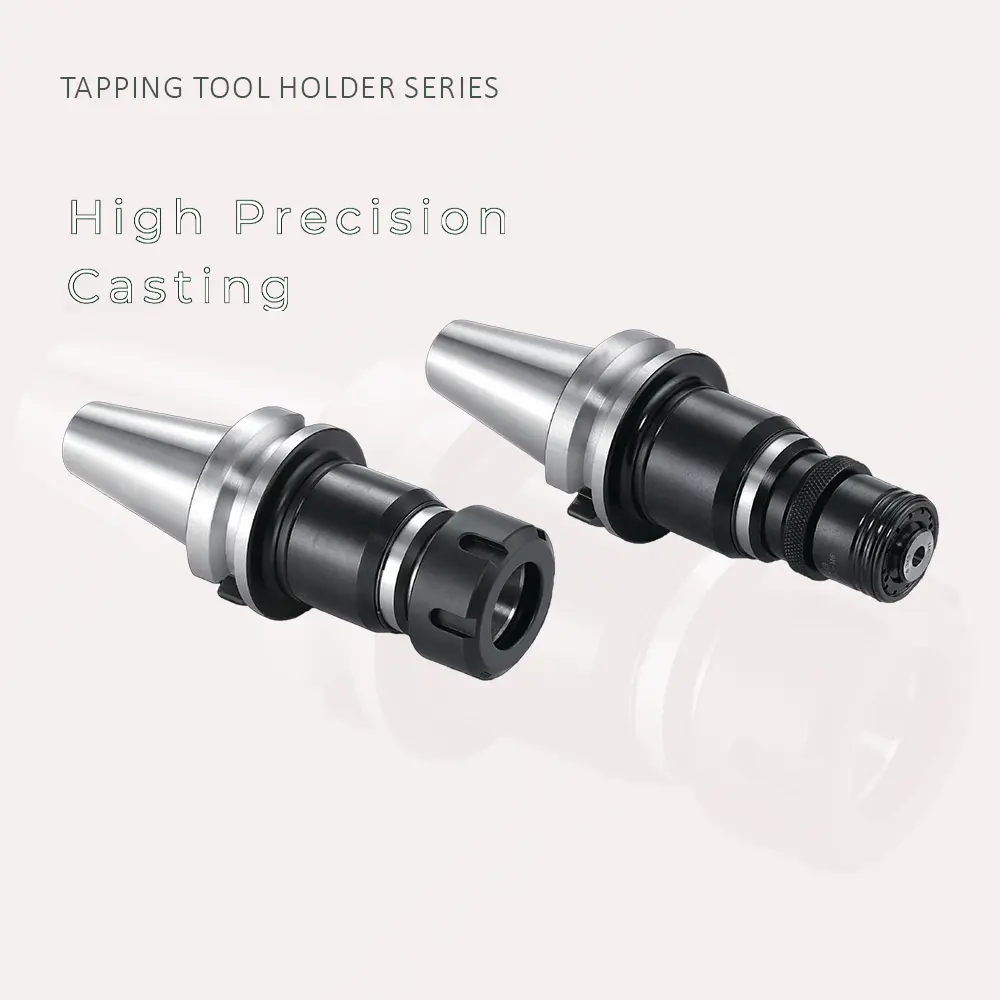

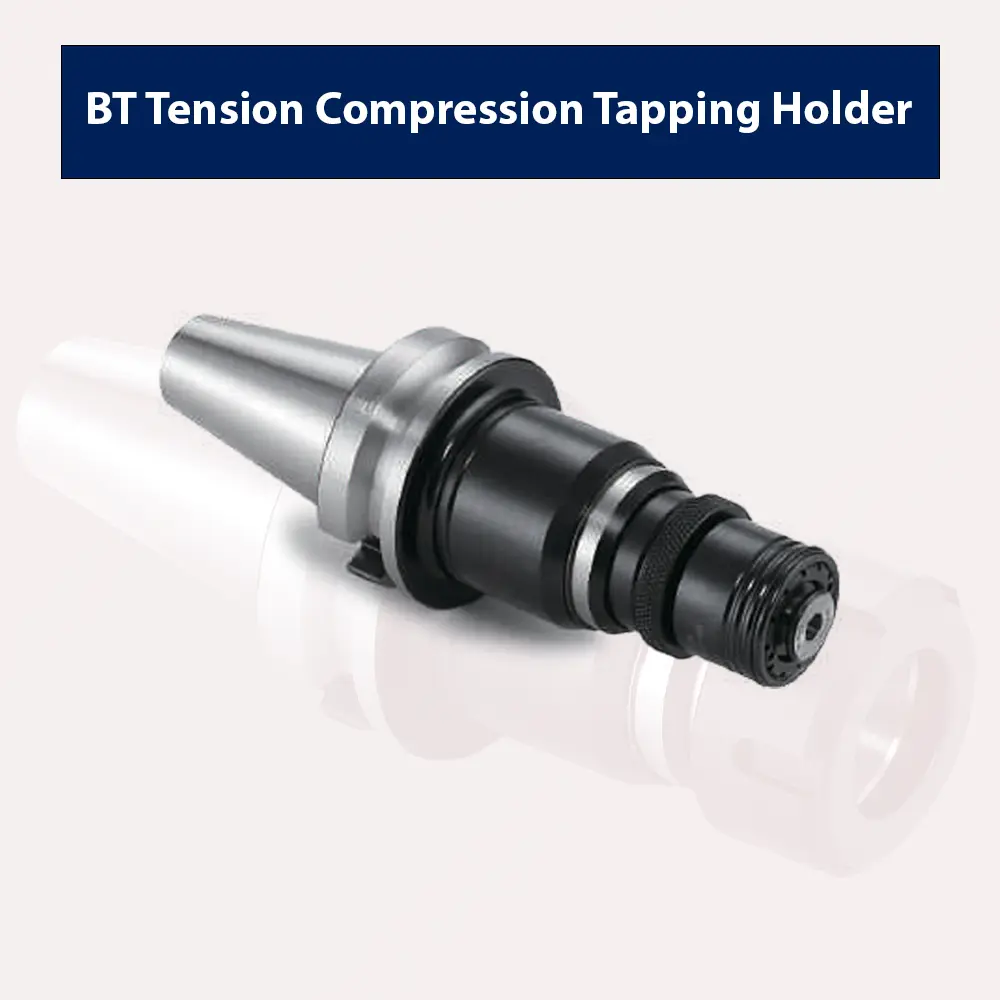

BT Tension Compression Tapping Holder – Floating Chuck System with Overload Protection
BT Tension Compression Tapping Holder – Floating Chuck, M3-M42, Bảo Vệ Quá Tải

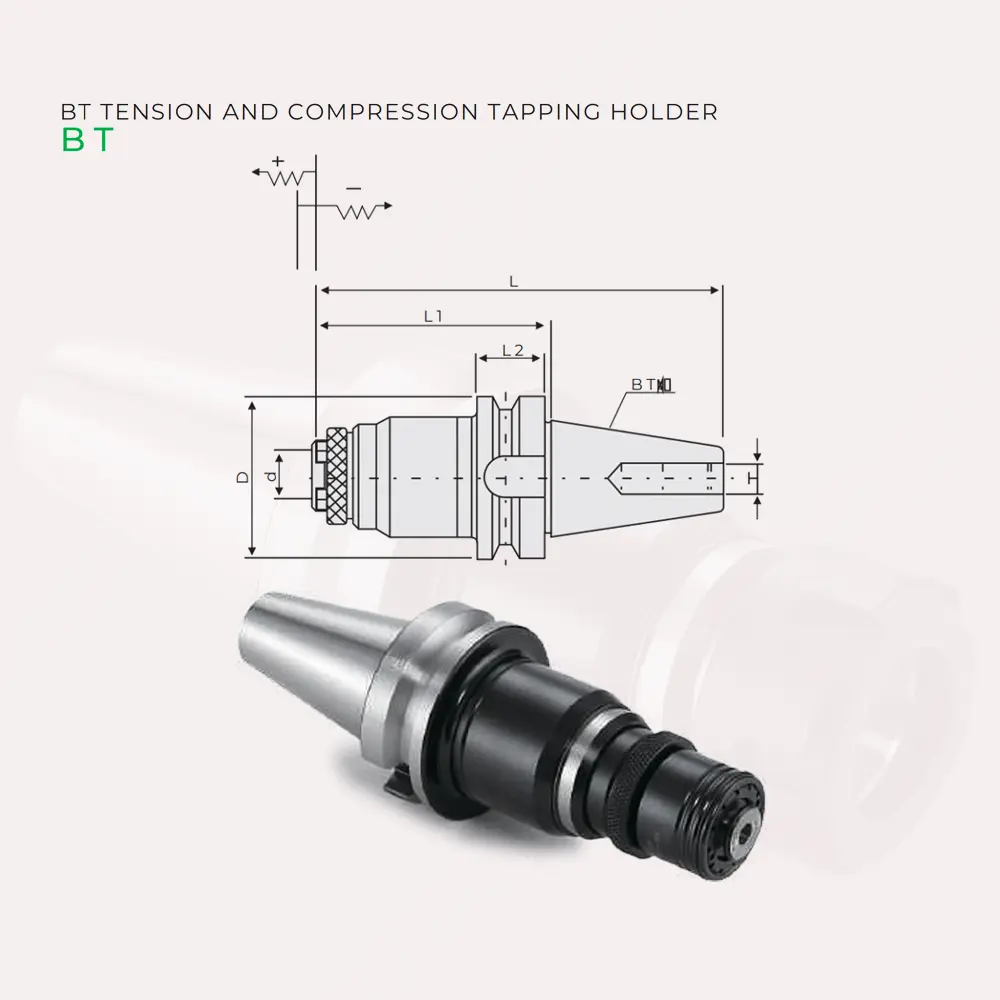

BT tension compression tapping holder là hệ thống gá kẹp taro chuyên dụng với floating chuck mechanism (cơ chế chuck nổi) kết hợp tension-compression function (nén-giãn tự động). BT tension compression tapping floating chuck tự động compensate misalignment ±0.3mm và synchronize spindle rotation với Z-axis feed theo ISO 529 metric thread standard → gia công ren trơn tru, không bị vặn vẹo hay gãy taro. Tích hợp overload protection (bảo vệ quá tải) tuân thủ DIN 371 tapping tool specification → tự động slip khi torque vượt ngưỡng set, bảo vệ mũi taro khỏi breakage.
Hệ thống bt tension compression tapping holder bao gồm 3 collet sizes: G3 (M3-M12) with torque 2.26-11.3 N.m, G12 (M12-M24) with torque 22.6-67.8 N.m, G24 (M24-M42) with torque 56.5-170 N.m. Quick-change collet system cho phép 1 holder cover toàn bộ tapping range M3-M42, giảm tool inventory và ATC magazine slots. Technology được phát triển dựa trên tapping process principles với floating compensation.
Ứng dụng chính: Blind hole tapping (lỗ mù), through hole tapping (lỗ thông), cast iron/aluminum tapping with misaligned holes, thread repair, CNC machining center tapping cycles, drilling machine tapping. BT tension compression tapping system phù hợp cho cả traditional tapping và rigid tapping modes.
5 Tính Năng Vượt Trội Của BT Tension Compression Tapping Holder
- Floating Chuck Tension-Compression Mechanism – Self-Compensating: BT tension compression tapping holder hoạt động với floating chuck mechanism – chuck tự do di chuyển axially (theo trục Z) trong stroke ±0.3mm. Khi taro đi xuống (cutting stroke), spring compression absorbs excess feed → tension mode. Khi taro lên (return stroke), spring extension compensates slow retract → compression mode. BT tension compression tapping mechanism tự động synchronize spindle rotation với Z-axis feed mà không cần CNC rigid tapping function theo Fanuc CNC programming standards. Result: smooth threading, no tap breakage from feed mismatch.
- Overload Protection with Torque Slip Clutch – Prevents Tap Breakage: BT tension compression tapping holder tích hợp slip clutch mechanism với preset torque limits: G3 collet (2.26-11.3 N.m for M3-M12), G12 collet (22.6-67.8 N.m for M12-M24), G24 collet (56.5-170 N.m for M24-M42). Khi cutting torque vượt threshold → clutch automatically slips → tap stops rotating while spindle continues → prevents tap breakage. BT tension compression tapping protection system critical cho blind hole tapping khi tap touches bottom or hits hard spot in material theo Modern Machine Shop tapping guidelines.
- Radial Misalignment Compensation ±0.3mm – For Cast/Drilled Holes: BT tension compression tapping holder floating chuck compensates radial misalignment ±0.3mm giữa tap axis và hole axis. Cast iron holes (sand casting) thường có positional tolerance ±0.2-0.5mm → floating chuck auto-centers tap into hole entrance → reduces tap walking và side loading. Aluminum die-cast holes với draft angles → floating compensates angular misalignment up to 0.5°. Result: 70% reduction in tap breakage rate cho cast holes với bt tension compression tapping technology.

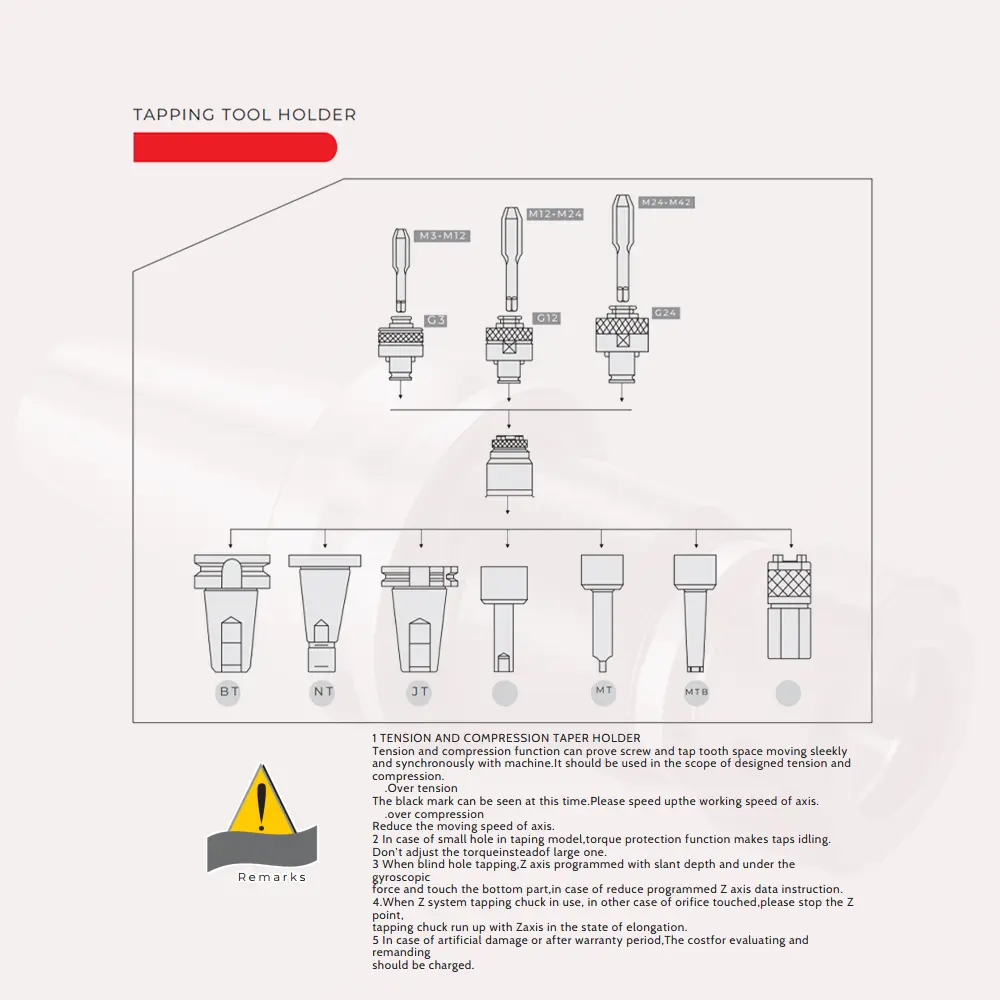

- Quick-Change Collet System – G3/G12/G24 Cover M3-M42: BT tension compression tapping holder uses 3-size collet system: 1× holder BT30/40/50 + 3× collets (G3/G12/G24) → cover entire M3-M42 metric thread range. Collet changeover time: 30 seconds (loosen collet nut → swap collet → tighten). Compare với dedicated tap holders: need 15-20× individual holders → bt tension compression tapping holder saves 12-17 ATC magazine slots. Cost saving: $300×15 = $4500 vs 1 holder $450 + 3 collets $50×3 = $600. Compatible với Haas CNC machines và all major brands.
- Compatible với Traditional & Rigid Tapping – Dual Functionality: BT tension compression tapping holder works với cả 2 tapping modes: (1) Traditional tapping (no spindle sync) – floating chuck fully compensates feed mismatch, prevents tap breakage. (2) Rigid tapping (G84 spindle sync) – floating chuck provides additional safety margin, absorbs minor CNC synchronization errors (<0.01mm). Nếu CNC không có G84 function → dùng traditional mode. Nếu CNC có G84 → dùng rigid mode for faster cycle time. BT tension compression tapping versatility means 1 holder works on any CNC machine type theo CNC Cookbook machining reference.

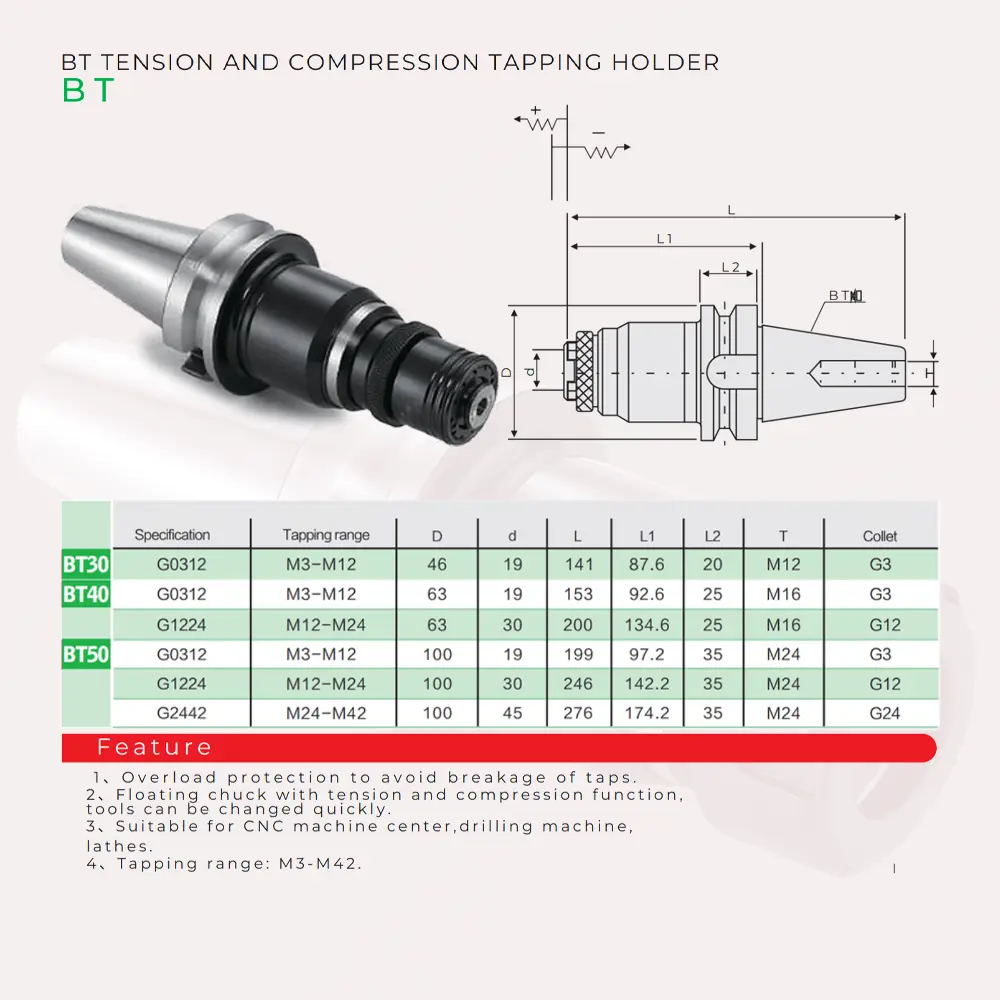

Thông Số Kỹ Thuật BT Tension Compression Tapping Holder
| Thông Số | Giá Trị |
|---|---|
| Taper Standard | JIS B6339 (BT30, BT40, BT50) – Japanese precision standard |
| Mechanism Type | Floating chuck with tension-compression function |
| Tapping Range | M3 – M42 (3 collet sizes cover full range) |
| G3 Collet | M3-M12, Torque: 2.26-11.3 N.m, BT30/BT40 |
| G12 Collet | M12-M24, Torque: 22.6-67.8 N.m, BT30/BT40/BT50 |
| G24 Collet | M24-M42, Torque: 56.5-170 N.m, BT40/BT50 |
| Floating Range | ±0.3mm axial stroke (tension-compression) |
| Radial Compensation | ±0.3mm misalignment tolerance |
| Overload Protection | Torque slip clutch – automatic protection when exceed threshold |
| Collet Change Time | ~30 seconds (quick-change system) |
| Compatible Machines | CNC machining center, drilling machine, lathes, milling machines |
| Tapping Modes | Traditional tapping (no sync) + Rigid tapping (G84 sync) |
| Material | Alloy steel body + hardened steel collet + spring mechanism |
| Applications | Blind/through hole tapping, cast iron/aluminum, thread repair |
Note: BT tension compression tapping holder không yêu cầu CNC có G84 rigid tapping function. Floating chuck tự động compensate feed mismatch trong traditional tapping mode theo Sandvik tapping guidelines. Nếu CNC có G84 → dùng rigid mode for faster cycle time + floating chuck provides extra safety margin.
4 Ứng Dụng Thực Tế Của BT Tension Compression Tapping Holder
Taro Lỗ Mù – Bảo Vệ Mũi Taro Không Bị Gãy
Khi taro lỗ mù (blind hole), mũi taro dễ chạm đáy lỗ ở tốc độ cao → mô-men xoắn tăng đột ngột → taro gãy ngay lập tức.
Gia công ren M10×1.5 sâu 25mm trong khuôn thép NAK80 (độ cứng 40 HRC). Nếu dùng holder thường, taro gãy 40% số lỗ vì chạm đáy.
- Sử dụng collet G12 với ngưỡng mô-men 40 N.m
- Khi taro chạm đáy → mô-men vượt 40 N.m → ly hợp trượt tự động
- Taro ngừng quay nhưng trục chính vẫn chạy → không gãy
- Floating chuck hấp thụ thêm 0.3mm hành trình dư → an toàn tuyệt đối
Tỷ lệ taro sống sót 95% (so với 60% holder thường). Sản xuất được 500 lỗ/ca không cần thay taro.
Taro Gang – Lỗ Đúc Lệch Vị Trí
Lỗ đúc cát (sand casting) thường lệch vị trí ±0.3-0.5mm so với thiết kế. Khi taro, mũi taro vào lệch → chịu lực ngang → gãy sau 50 lỗ.
Taro M8×1.25 xuyên suốt trên thân máy gang FC250. Lỗ đúc lệch 0.4mm, taro holder cứng gãy liên tục.
- Collet G3 với khả năng nổi ±0.3mm theo phương ngang
- Taro tự động căn giữa vào miệng lỗ → giảm 80% lực ngang
- Tuổi thọ taro tăng từ 50 lên 800 lỗ
- Bù thêm góc nghiêng 1-3° (thường có ở lỗ đúc) → taro chạy theo đường lỗ tự nhiên
600 vòng/phút, tốc độ tiến 750 mm/phút, làm mát qua trục chính → thời gian 8 giây/lỗ.
Taro Nhôm Cao Tốc – Máy CNC Cũ Không Có G84
Máy CNC cũ (như Fanuc 0M) không có chức năng G84 (đồng bộ trục chính với tiến dao). Taro thủ công chỉ chạy được 300 vòng/phút → mất 20 giây/lỗ → năng suất thấp.
Taro M6×1.0 xuyên suốt trên giá đỡ máy bay hợp kim nhôm 7075-T6, máy Fanuc 0M không có G84.
- Floating chuck tự động bù sai lệch tiến dao → chạy an toàn ở 1500 vòng/phút (tăng 5 lần)
- Thời gian gia công chỉ còn 5 giây/lỗ → năng suất tăng 4 lần
- Setup đơn giản: Collet G3 + taro spiral point M6 + chương trình taro truyền thống
- Bảo vệ mô-men tránh taro gãy khi phôi dính
Máy cũ chạy nhanh như máy mới có G84, tiết kiệm chi phí nâng cấp.
Sửa Ren Hỏng – Taro Lại Lỗ Ren Mòn
Ren bị lỗi sau nhiều lần lắp/tháo (vít mòn ren). Ren không đều, có độ đảo → holder cứng làm taro bị kẹt và gãy.
Sửa ren M12×1.75 bị hỏng trên thân van thủy lực nhôm 6061, ren mòn sau 5000 chu kỳ lắp ráp.
- Collet G12 với cơ chế nổi cho phép taro đi theo đường ren cũ (dù không đều)
- Bảo vệ mô-men tránh taro gãy ở chỗ ren chật
- Bước 1: Vặn taro bằng tay 2-3 vòng để bắt ren
- Bước 2: Gắn vào holder nổi và chạy tốc độ thấp 200 vòng/phút
- Bước 3: Taro tự động đi theo rãnh ren cũ → cắt ren mới sạch sẽ
Tỷ lệ sửa thành công 90% (so với 40% khi dùng holder cứng). Tiết kiệm chi phí thay chi tiết mới.
Tải Catalog & Nhận Tư Vấn BT Tension Compression Tapping Holder
Catalog 9. Tooling Systems (trang 51) trình bày đầy đủ thông số kỹ thuật G3/G12/G24 collets, torque protection ranges, floating compensation specifications, và application guidelines cho bt tension compression tapping holder. Đội kỹ thuật An Mi hỗ trợ cấu hình collet size phù hợp với thread range, material hardness, và CNC machine capability của bạn.
Related Products: Nếu CNC có G84 rigid tapping function và cần tapping speed cao hơn, tham khảo BT rigid tapping holder (no floating, faster speed). Cho precision drilling operations, recommend BT APU drill chuck holder (run-out <0.01mm). Cho large diameter thread boring alternatives, xem CBH fine boring head. BT tension compression tapping system ideal cho majority tapping operations.
