BT-SDC High Precision Holder Φ2-12mm Back-Locking Run-out 0.003mm

chuyên dụng cho khuôn mẫu.

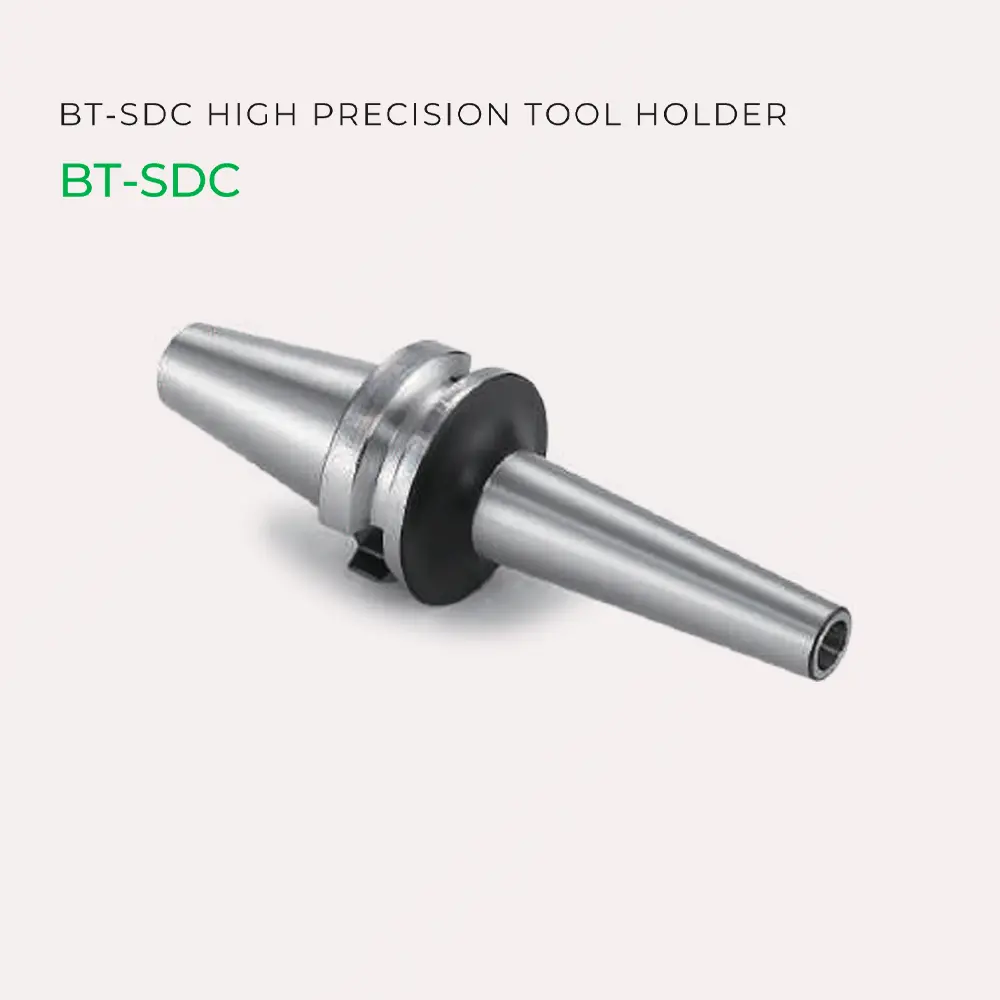

Tổng Quan BT-SDC High Precision Holder – No Nut Back-Locking Design
BT-SDC High Precision Holder là dòng bầu kẹp chuyên dụng cho gia công khuôn mẫu chính xác với thiết kế Back-Locking (kẹp rút từ phía sau) độc đáo. Khác với các bầu kẹp ER truyền thống có đai ốc phía trước, BT-SDC High Precision Holder loại bỏ hoàn toàn đai ốc, giúp giảm thiểu va chạm khi gia công hốc sâu và các vùng hẹp. Thiết kế No Nut Design với góc côn 3° cho phép tiếp cận tối ưu trong gia công khuôn mẫu 3D phức tạp.
Sản phẩm đạt độ đảo (Run-out) cực thấp ≤ 0.003mm và được cân bằng động G2.5 theo ISO 1940-1 tại 30,000 vòng/phút, đảm bảo độ ổn định vượt trội cho gia công tốc độ cao. Hệ thống BT-SDC High Precision Holder kết hợp hoàn hảo giữa độ chính xác, độ cứng vững và khả năng tiếp cận, là giải pháp lý tưởng thay thế bầu kẹp ER cho các ứng dụng gia công chính xác cao.
🔷 5 Tính Năng Nổi Bật Của BT-SDC High Precision Holder
Sản phẩm BT-SDC High Precision Holder được các kỹ sư tại An Mi Tools đánh giá
cao nhờ các đặc tính kỹ thuật vượt trội sau:
-
Thiết Kế Không Đai Ốc (No Nut Design):
Việc loại bỏ đai ốc phía trước giúp BT-SDC high precision holder giảm nhiễu
(interference), cho phép tiếp cận các vùng gia công hẹp mà không lo va chạm phôi. -

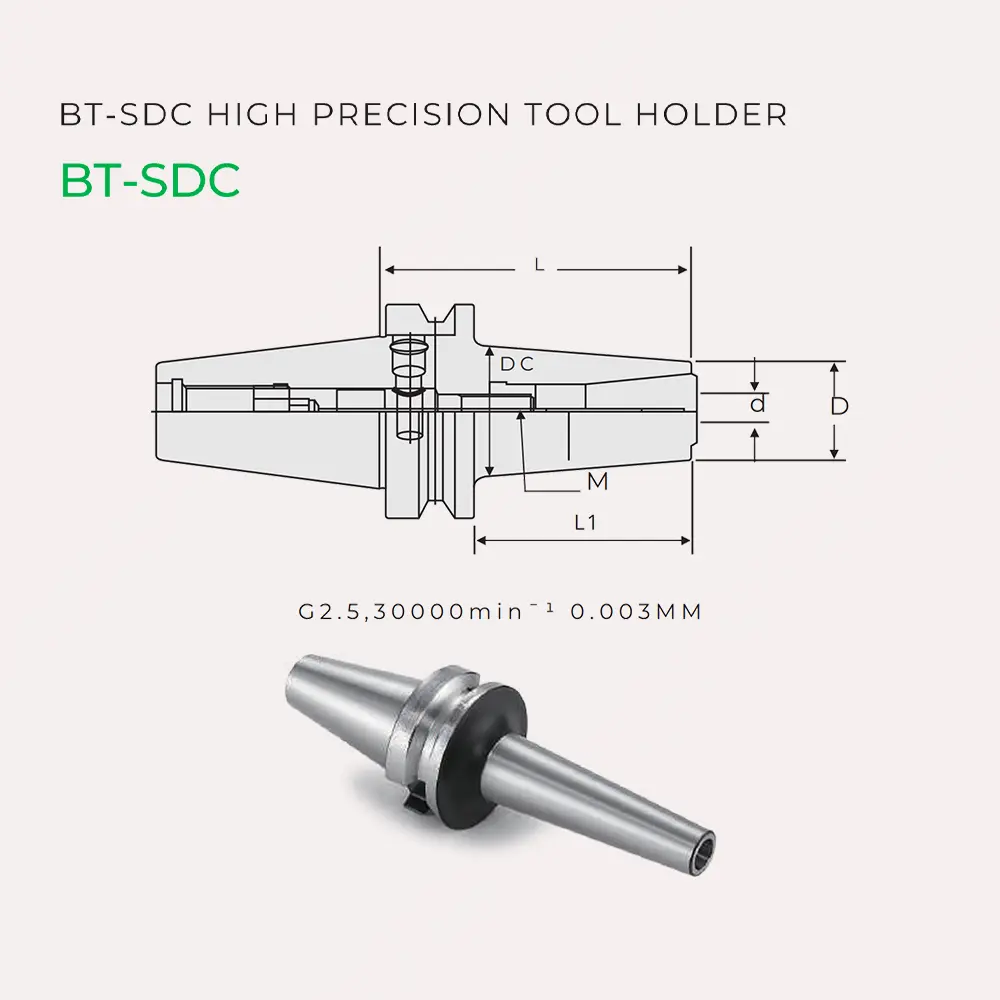

Cơ Chế Back-Locking Collet:
Collet được kéo rút về phía sau vào côn bầu kẹp bằng vít kéo bên trong. Thiết kế này đảm bảo
lực kẹp (clamping force) lớn và độ lặp lại chính xác cao. -
Độ Chính Xác Run-out 0.003mm:
Hệ thống kiểm soát độ đảo trục ở mức ≤ 0.003mm (cấp chính xác Precision), giúp dao cắt ổn
định, tăng tuổi thọ dao và độ bóng bề mặt. -
Cân Bằng Động G2.5 30,000 RPM:
Được cân bằng trước (Pre-balanced), phù hợp cho các máy phay CNC tốc độ cao, giảm rung động
trục chính. -
Thao Tác Đơn Giản:
Tháo lắp dễ dàng bằng cờ lê lục giác (Hexagonal Wrench) đi kèm, không cần giá đỡ chuyên
dụng.
📐 Thông Số Kỹ Thuật BT-SDC High Precision Holder
Hệ thống SDC bao gồm 3 thành phần chính: Bầu kẹp, Collet và Cán nối dài. Dưới đây là hình ảnh và
thông số chi tiết cho từng phần.

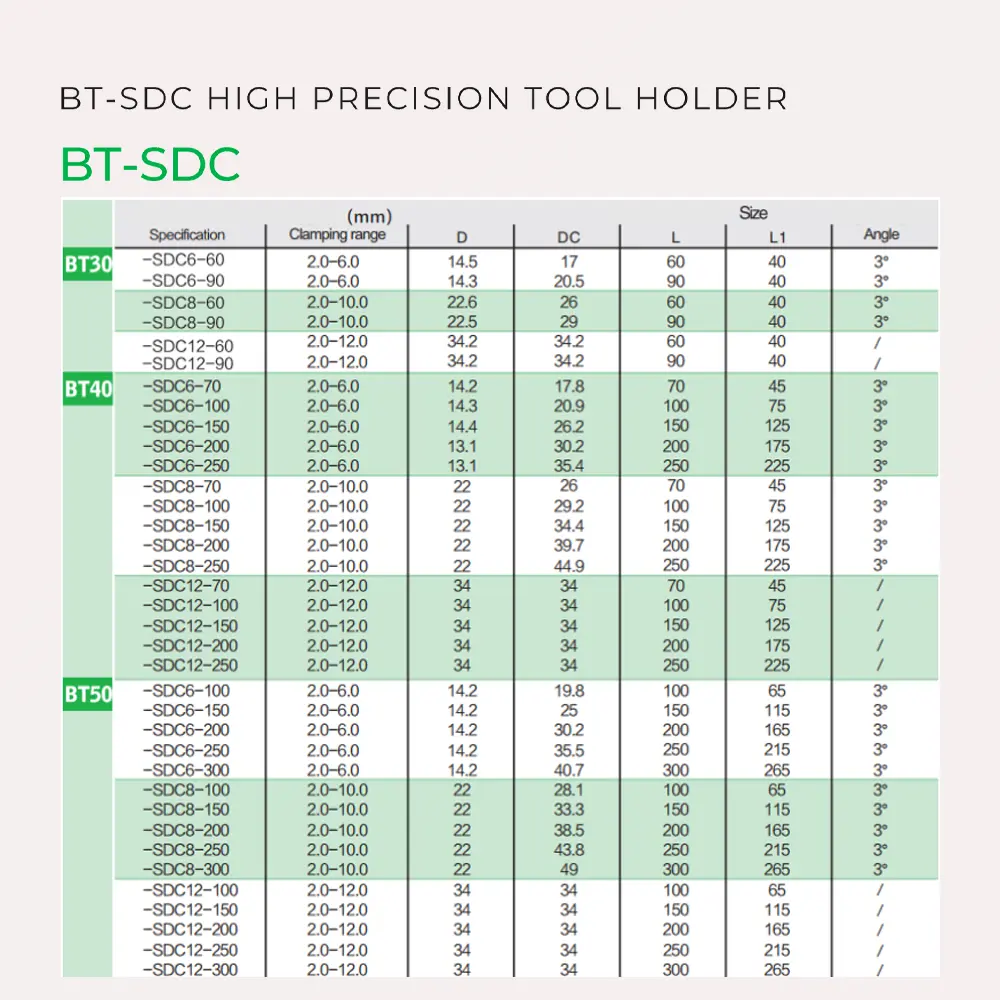

1. Bầu Kẹp BT-SDC High Precision Holder
Các mã sản phẩm phổ biến dùng cho máy phay CNC:

| Mã Sản Phẩm | Phạm Vi Kẹp (mm) | Đường Kính Đầu (D) | Chiều Dài (L) | Góc Nghiêng |
|---|---|---|---|---|
| BT30-SDC6-60 | 2.0 ~ 6.0 | 14.5mm | 60mm | 3° |
| BT30-SDC6-90 | 2.0 ~ 6.0 | 14.3mm | 90mm | 3° |
| BT40-SDC6-70 | 2.0 ~ 6.0 | 14.2mm | 70mm | 3° |
| BT40-SDC6-100 | 2.0 ~ 6.0 | 14.3mm | 100mm | 3° |
| BT40-SDC12-100 | 2.0 ~ 12.0 | 34.0mm | 100mm | – |
Lưu ý: Dữ liệu được trích xuất từ bảng thông số kỹ thuật trang 21 catalog.
2. SDC Collet (Collet Chính Xác Cao)
SDC Collet là trái tim của hệ thống bt-sdc high precision
holder. Chúng có thiết kế thuôn dài đặc biệt để tương thích với cơ chế kẹp rút.

0.003mm.
- Standard (Tiêu chuẩn): Run-out 0.005mm
- Precision (Chính xác cao): Run-out 0.003mm
3. SDC Extension Holder (Cán Nối Dài)
Để gia công các vị trí cực sâu mà bầu kẹp tiêu chuẩn không với tới, SDC Extension
Holder là phụ kiện không thể thiếu.

công.
| Mã Sản Phẩm | Đường Kính Cán (d) | Chiều Dài (L) | Dùng Collet |
|---|---|---|---|
| ST12-SDC6-120L | 12mm | 120mm | SDC6 |
| ST16-SDC6-150L | 16mm | 150mm | SDC6 |
| ST20-SDC6-200L | 20mm | 200mm | SDC6 |
Thông số chi tiết xem tại trang 22 catalog.
🏭 Ứng Dụng Thực Tế BT-SDC High Precision Holder
Với các đặc tính ưu việt, BT-SDC High Precision Holder được ứng dụng rộng rãi
trong các lĩnh vực:
-
Gia Công Khuôn Mẫu (Mold Making): Nhờ thiết kế thon gọn (Slim Design) và
góc nghiêng 3 độ, BT-SDC High Precision Holder dễ dàng tiếp cận các góc hẹp
của khuôn mà không gây va chạm. Đọc thêm về kỹ thuật gia công khuôn mẫu chuyên nghiệp. -
Phay Tinh (Finishing): Độ đảo 0.003mm giúp tạo ra bề mặt sản phẩm sắc nét,
giảm thiểu rung động (chatter marks) theo tiêu chuẩn độ bóng bề mặt. -
Gia Công Hốc Sâu (Deep Cavity): Khi kết hợp với SDC Extension Holder, hệ
thống có thể vươn dài tới 250mm mà vẫn giữ được độ cứng vững. -
Khoan Lỗ Nhỏ (Micro Drilling): Dải kẹp từ 2.0mm giúp kẹp chặt các mũi khoan
nhỏ với độ đồng tâm cao.
💡 Sản phẩm liên quan: Tham khảo thêm BT-ER Collet Chuck Standard cho các ứng dụng gia công đa năng hoặc BT-C Power Chuck cho gia công hạng nặng.
