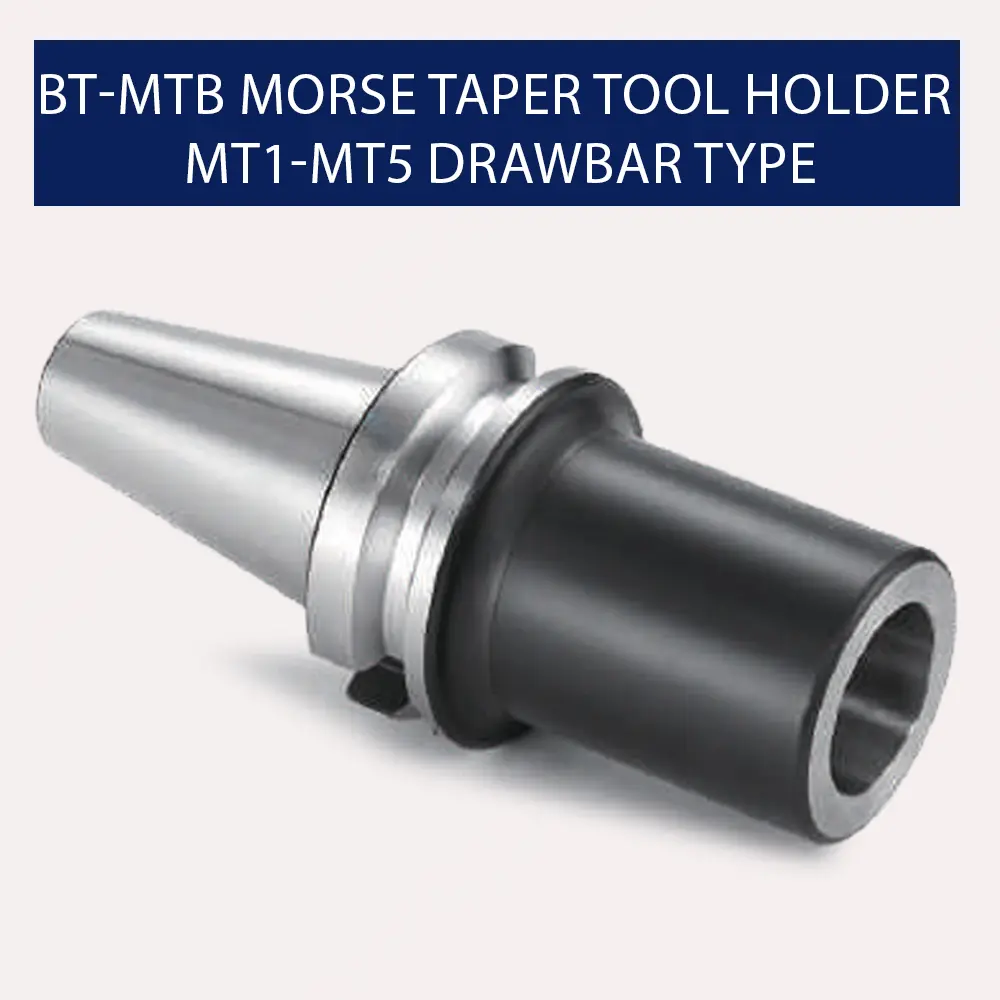

BT-MTB Morse Taper Tool Holder MT1-MT5 Drawbar Type

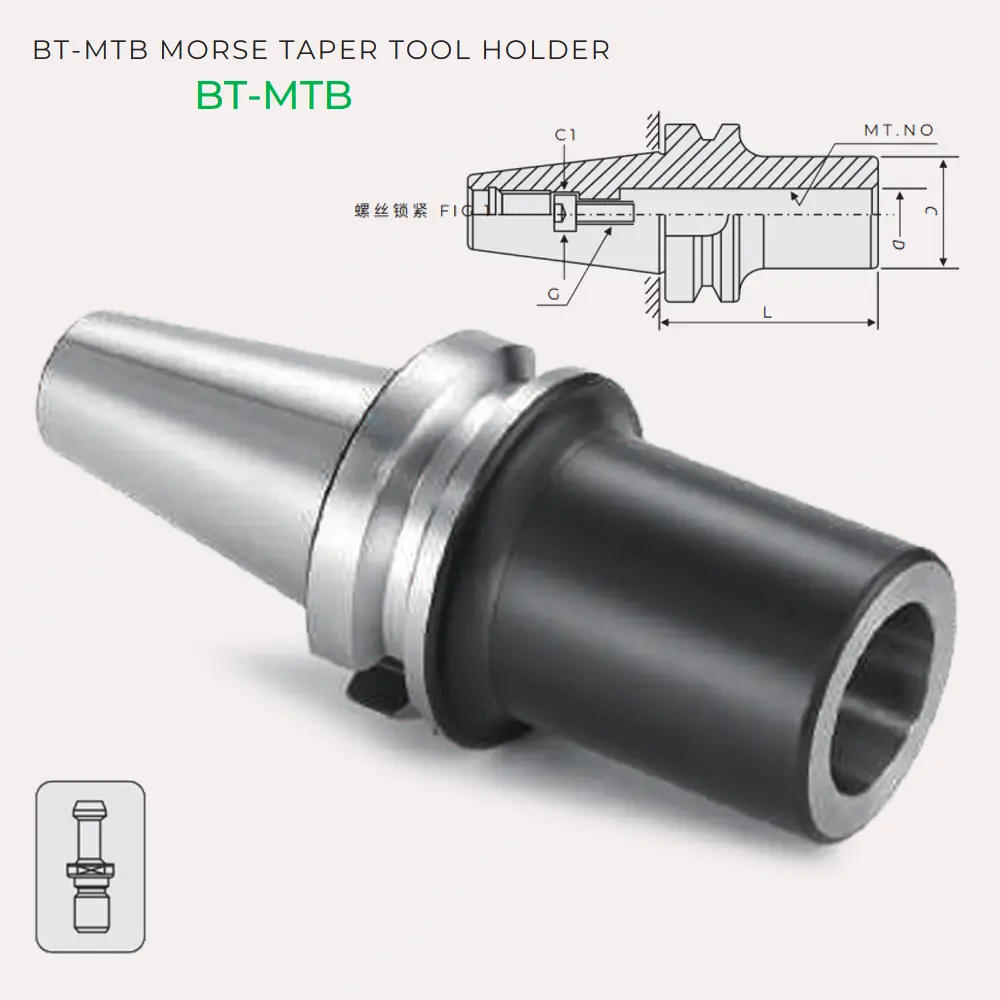

Tổng Quan BT-MTB Morse Taper Tool Holder – Drawbar Nut Type
BT-MTB Morse Taper Tool Holder là dòng bầu kẹp được thiết kế chuyên biệt cho
các loại dao cụ có chuôi côn Morse và đuôi ren (Drawbar Thread). Khác với
dòng MTA (dùng rãnh then), BT-MTB sử dụng một bu lông rút bên trong để kéo chặt dao vào lòng
bầu kẹp.
Tham khảo thêm về chuôi côn Morse tại Morse taper (Wikipedia) — mô tả các chuẩn côn và cách
tính kích thước.
Cơ chế này tạo ra lực kẹp dọc trục cực lớn, giúp BT-MTB trở thành lựa chọn
an toàn nhất cho các nguyên công phay (Milling) chịu lực cắt ngang hoặc doa (Reaming) yêu
cầu độ đồng tâm cao. Sản phẩm tương thích với các máy phay CNC chuẩn BT30, BT40, BT50 và hỗ
trợ dải côn từ MT1 đến MT5.
Ưu Điểm Nổi Bật Của BT-MTB Morse Taper Tool Holder
✅ An toàn tuyệt đối cho phay (Safety)
Nhờ cơ cấu siết bằng ren (Drawbar), dao cụ được giữ chặt trong bầu kẹp ngay cả khi chịu
rung động mạnh. Điều này khắc phục hoàn toàn nhược điểm dễ bị tuột dao của loại MTA khi
chịu lực cắt ngang hoặc rung lắc.
✅ Độ chính xác & Đồng tâm cao
Việc siết chặt bằng ren giúp định vị côn Morse chính xác vào lòng bầu kẹp, loại bỏ khe hở
dọc trục, đảm bảo độ đảo (run-out) thấp nhất cho các nguyên công doa tinh.
✅ Thiết kế kín (No Slot)
Thân bầu kẹp BT-MTB không có rãnh then hở như MTA, giúp kết cấu cứng vững hơn (Rigid) và
ngăn ngừa bụi bẩn/phoi gia công xâm nhập vào bên trong trục chính.
✅ Đa dạng kích thước ren
Hỗ trợ đầy đủ các chuẩn ren kết nối từ M6 đến M20, tương thích với hầu hết các loại dao
phay ngón chuôi côn và mũi doa trên thị trường.

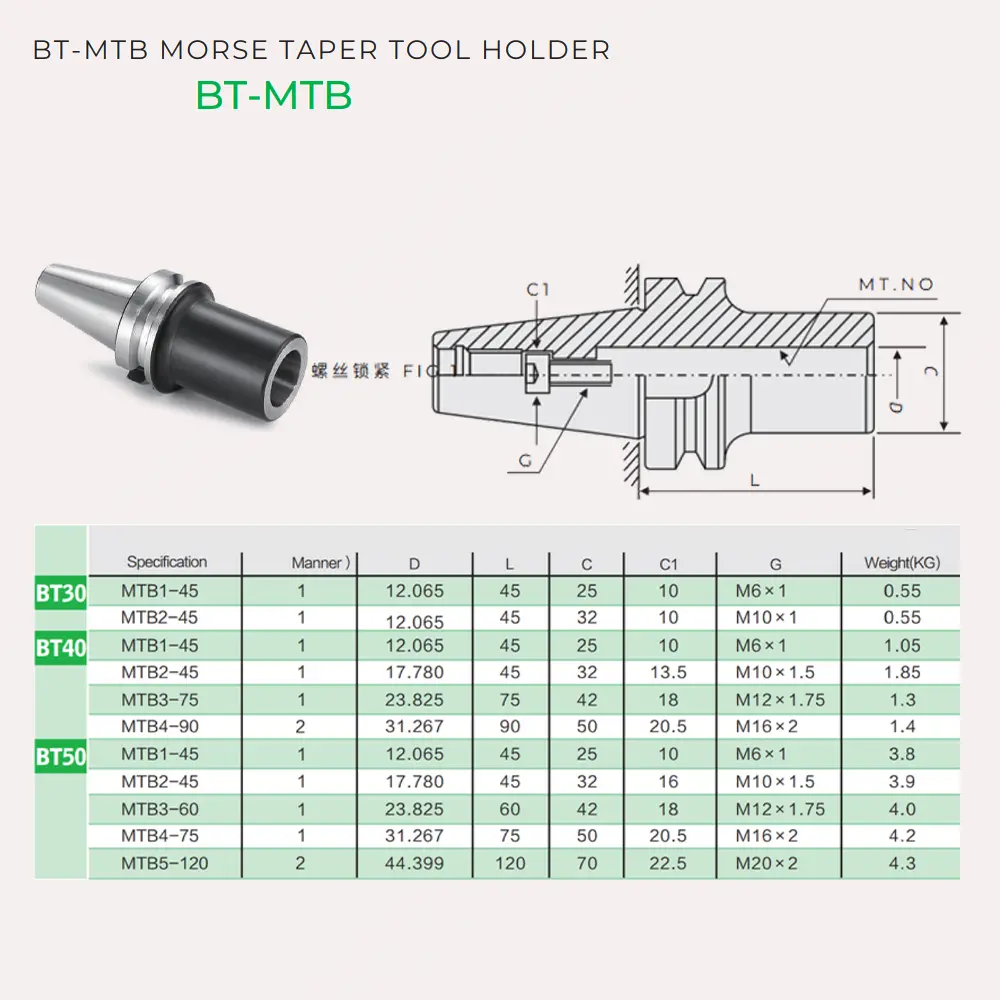

Thông Số Kỹ Thuật BT-MTB Morse Taper Tool Holder MT1-MT5
Dưới đây là thông số chi tiết trích xuất từ Catalog kỹ thuật An Mi Tools (Trang 18):
| Model (BT) | Mã sản phẩm (Spec) | Côn (MT) | L (mm) | ĐK Lỗ (D) | Ren ốc (G) | Trọng lượng (KG) |
|---|---|---|---|---|---|---|
| BT30 | MTB1-45 | MT1 | 45 | 12.065 | M6 x 1 | 0.55 |
| MTB2-45 | MT2 | 45 | 17.780 | M10 x 1.5 | 0.55 | |
| BT40 | MTB1-45 | MT1 | 45 | 12.065 | M6 x 1 | 1.05 |
| MTB2-45 | MT2 | 45 | 17.780 | M10 x 1.5 | 1.85 | |
| MTB3-75 | MT3 | 75 | 23.825 | M12 x 1.75 | 1.30 | |
| MTB4-90 | MT4 | 90 | 31.267 | M16 x 2 | 1.40 | |
| BT50 | MTB1-45 | MT1 | 45 | 12.065 | M6 x 1 | 3.8 |
| MTB2-45 | MT2 | 45 | 17.780 | M10 x 1.5 | 3.9 | |
| MTB3-60 | MT3 | 60 | 23.825 | M12 x 1.75 | 4.0 | |
| MTB4-75 | MT4 | 75 | 31.267 | M16 x 2 | 4.2 | |
| MTB5-120 | MT5 | 120 | 44.399 | M20 x 2 | 4.3 |
🔩 Phụ kiện cần thiết cho BT-MTB
Hệ thống bầu kẹp BT-MTB yêu cầu các phụ kiện chính xác để đảm bảo hiệu suất gia công:
1. Pull Stud (Đuôi chuột)
Phụ kiện không thể thiếu để giữ bầu kẹp trên trục chính máy phay. Cần chọn đúng loại
(BT30/40/50) và góc độ (45/60/90 độ) theo thông số máy CNC của bạn.
- Mã thông dụng: PS-BT40-45°, PS-BT50-45°.
- Chất liệu: Thép hợp kim chịu lực, chống mài mòn.
2. Dao phay/Doa chuôi côn (Taper Shank Tools)
BT-MTB được thiết kế chuyên dụng cho các loại dao có đuôi ren. Đảm bảo kích thước ren
đuôi dao (M6, M10, M12…) khớp với thông số “G” của bầu kẹp.
- Dao phay ngón (End Mill): Chuôi côn MT2, MT3, MT4.
- Mũi doa (Reamer): Chuôi côn MT1, MT2, MT3.
