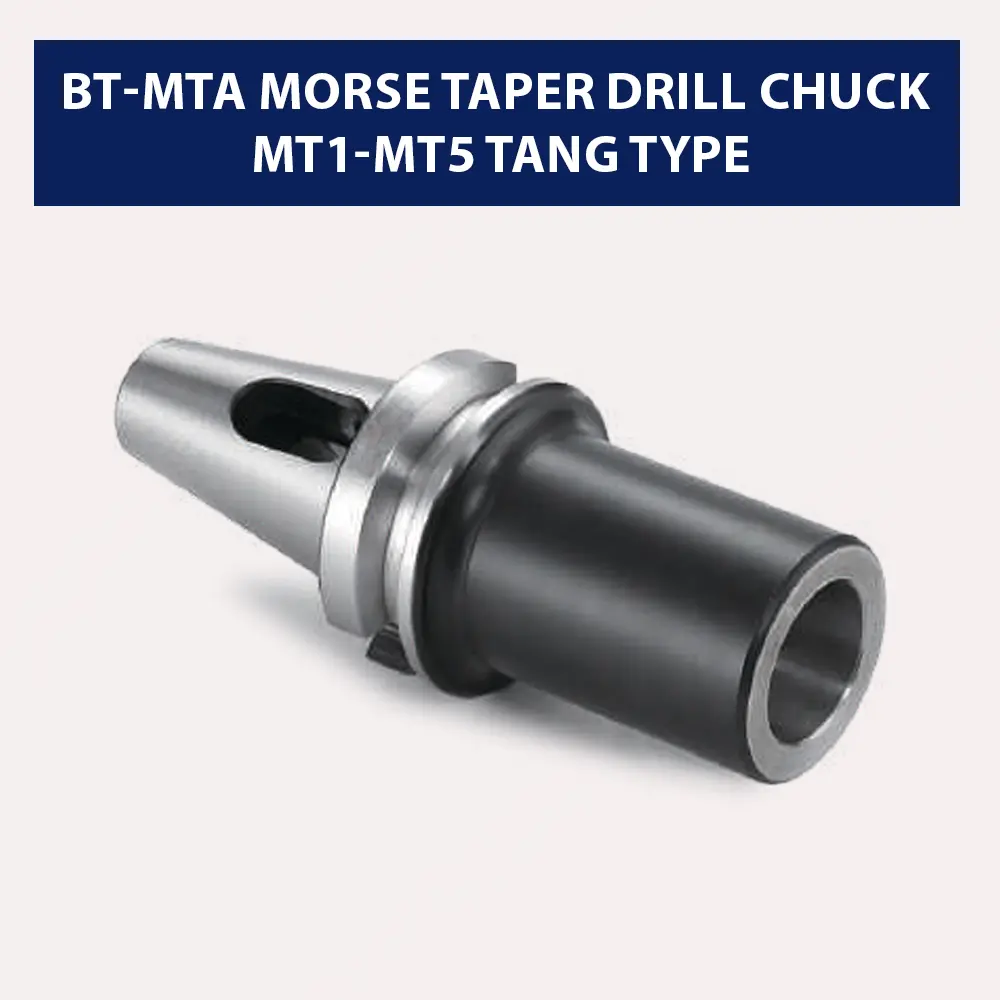

BT-MTA Morse Taper Drill Chuck MT1-MT5 Tang Type
Tổng Quan BT-MTA Morse Taper Drill Chuck – Tang Type
BT-MTA Morse Taper Drill Chuck (hay còn gọi là Áo côn liền bầu) là giải pháp
gá kẹp tiêu chuẩn cho các loại mũi khoan ruột gà, mũi doa có chuôi côn Morse và đuôi
dẹt (Tang Type). Khác với loại MTB (dùng ốc siết), dòng MTA sử dụng cơ cấu rãnh
then (W) để khóa cứng phần đuôi dẹt của mũi khoan, ngăn chặn tuyệt đối hiện tượng xoay trượt
khi gia công với momen xoắn lớn.
Sản phẩm được gia công chính xác từ thép hợp kim cao cấp, tương thích hoàn toàn với các chuẩn
trục chính BT30, BT40, BT50 và hỗ trợ dải côn từ MT1 đến MT5. Đây là lựa
chọn tối ưu cho các nguyên công khoan thô (Drilling) và doa (Reaming) hạng nặng.
🔷 Tại sao nên chọn BT-MTA Morse Taper Drill Chuck cho máy phay CNC?
✅ Chống xoay tuyệt đối (Anti-rotation)
Thiết kế rãnh then (Slot W) khớp hoàn toàn với phần đuôi dẹt (Tang) của mũi khoan. Khi
lực cắt tăng cao, cơ cấu này tự động khóa chặt, ngăn mũi khoan bị xoay bên trong bầu
kẹp, đảm bảo an toàn cho trục chính.
✅ Độ cứng vững cao
Thân bầu kẹp được tôi cứng và mài chính xác. Độ côn AT3 đảm bảo tiếp xúc mặt côn >85%,
giúp giảm rung động khi khoan các lỗ đường kính lớn hoặc vật liệu cứng.
✅ Đa dạng dải kẹp
Hỗ trợ đầy đủ các size côn Morse tiêu chuẩn: MT1, MT2, MT3, MT4, MT5. Có các phiên bản độ
dài khác nhau (L=45mm đến 180mm) để phù hợp với chiều sâu gia công.
✅ Dễ dàng tháo lắp
Thiết kế cửa sổ (slot) bên hông cho phép dùng nêm đột (drift key) để tháo mũi khoan nhanh
chóng mà không cần tháo bầu kẹp khỏi máy.

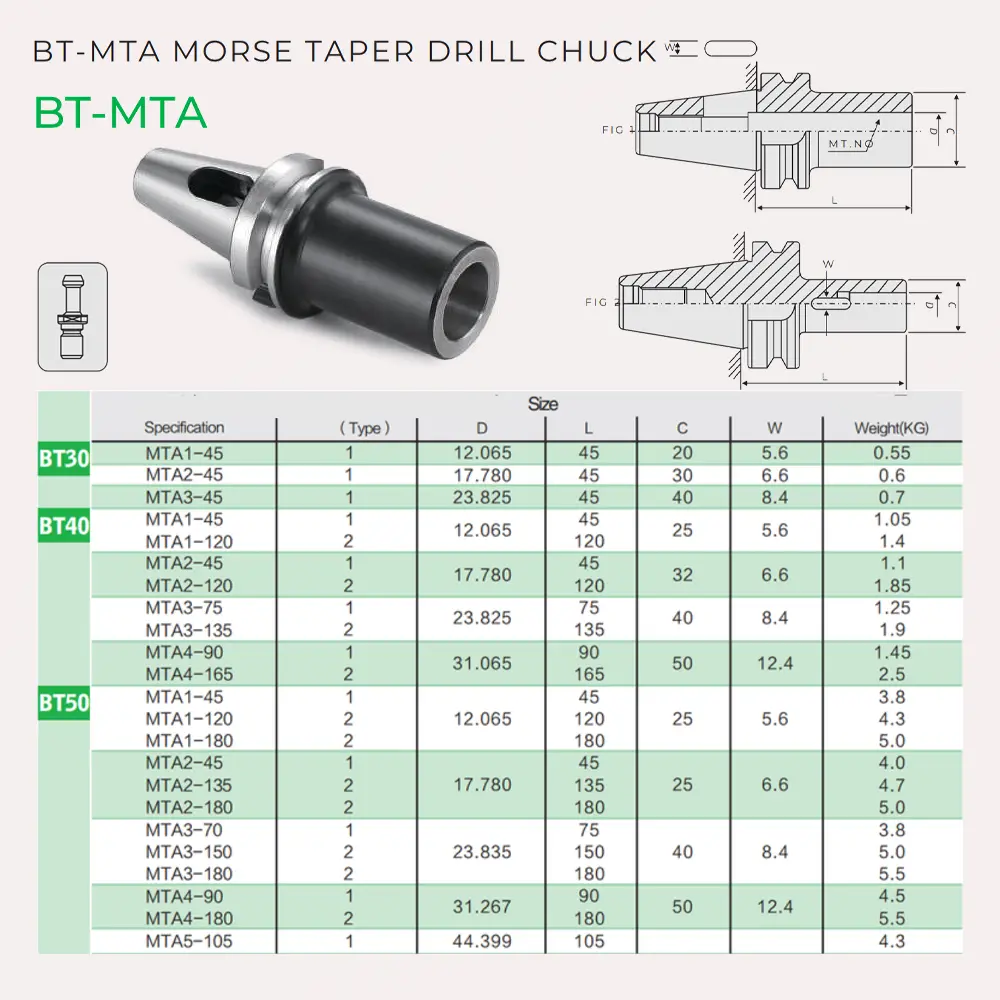

📐 Bảng Thông Số Kỹ Thuật BT-MTA Morse Taper Drill Chuck MT1-MT5
Dưới đây là thông số chi tiết trích xuất từ Catalog kỹ thuật An Mi Tools (Trang 17):
| Model (BT) | Mã sản phẩm (Spec) | Côn (MT) | L (mm) | ĐK Lỗ (D) | Rãnh then (W) | Trọng lượng (KG) |
|---|---|---|---|---|---|---|
| BT30 | MTA1-45 | MT1 | 45 | 12.065 | 5.6 | 0.55 |
| MTA2-45 | MT2 | 45 | 17.780 | 6.6 | 0.60 | |
| MTA3-45 | MT3 | 45 | 23.825 | 8.4 | 0.70 | |
| BT40 | MTA1-45 / 120 | MT1 | 45 / 120 | 12.065 | 5.6 | 1.05 / 1.40 |
| MTA2-45 / 120 | MT2 | 45 / 120 | 17.780 | 6.6 | 1.10 / 1.85 | |
| MTA3-75 / 135 | MT3 | 75 / 135 | 23.825 | 8.4 | 1.25 / 1.90 | |
| MTA4-90 | MT4 | 90 | 31.065 | 12.4 | 1.45 | |
| MTA4-165 | MT4 | 165 | 31.065 | 12.4 | 2.50 | |
| BT50 | MTA1-45/120/180 | MT1 | Var. | 12.065 | 5.6 | 3.8 ~ 5.0 |
| MTA2-45/135/180 | MT2 | Var. | 17.780 | 6.6 | 4.0 ~ 5.0 | |
| MTA3-70/150/180 | MT3 | Var. | 23.825 | 8.4 | 3.8 ~ 5.5 | |
| MTA4-90/180 | MT4 | Var. | 31.267 | 12.4 | 4.5 ~ 5.5 | |
| MTA5-105 | MT5 | 105 | 44.399 | – | 4.3 |
🔩 Phụ kiện khuyên dùng cho BT-MTA Morse Taper Drill Chuck
Để sử dụng bầu kẹp BT-MTA hiệu quả và an toàn, Quý khách cần trang bị các phụ kiện đi kèm sau:
1. Pull Stud (Đuôi chuột / Ti rút)
Phụ kiện bắt buộc để kết nối bầu kẹp với trục chính máy phay CNC. Chọn Pull Stud phù hợp
với đời máy (BT30, BT40, BT50) và góc độ (45°, 60°, 90°).
- Chuẩn: MAS 403, DIN 69872, ISO 7388.
- Mã phổ biến: BT40-45°, BT50-45°.
- Lưu ý: Cần siết đúng lực mô-men xoắn để đảm bảo an toàn.
2. Áo côn chuyển đổi (Drill Sleeves) & Nêm đột (Drift Key)
Nếu mũi khoan của bạn có côn nhỏ hơn bầu kẹp (ví dụ mũi MT2 lắp vào bầu MTA4), bạn cần
dùng Áo côn chuyển đổi. Để tháo mũi khoan ra khỏi bầu kẹp MTA, cần sử dụng Nêm đột
chuyên dụng.
- Áo côn: Giúp hạ size từ MT4 xuống MT3, MT2…
- Nêm đột: Dụng cụ tháo lắp nhanh, tránh làm hỏng côn.
