BT-FMA Face Milling Arbor – bt-fma face milling arbor, Thiết Kế Rỗng, Coolant Nội Bộ Cho Face Milling

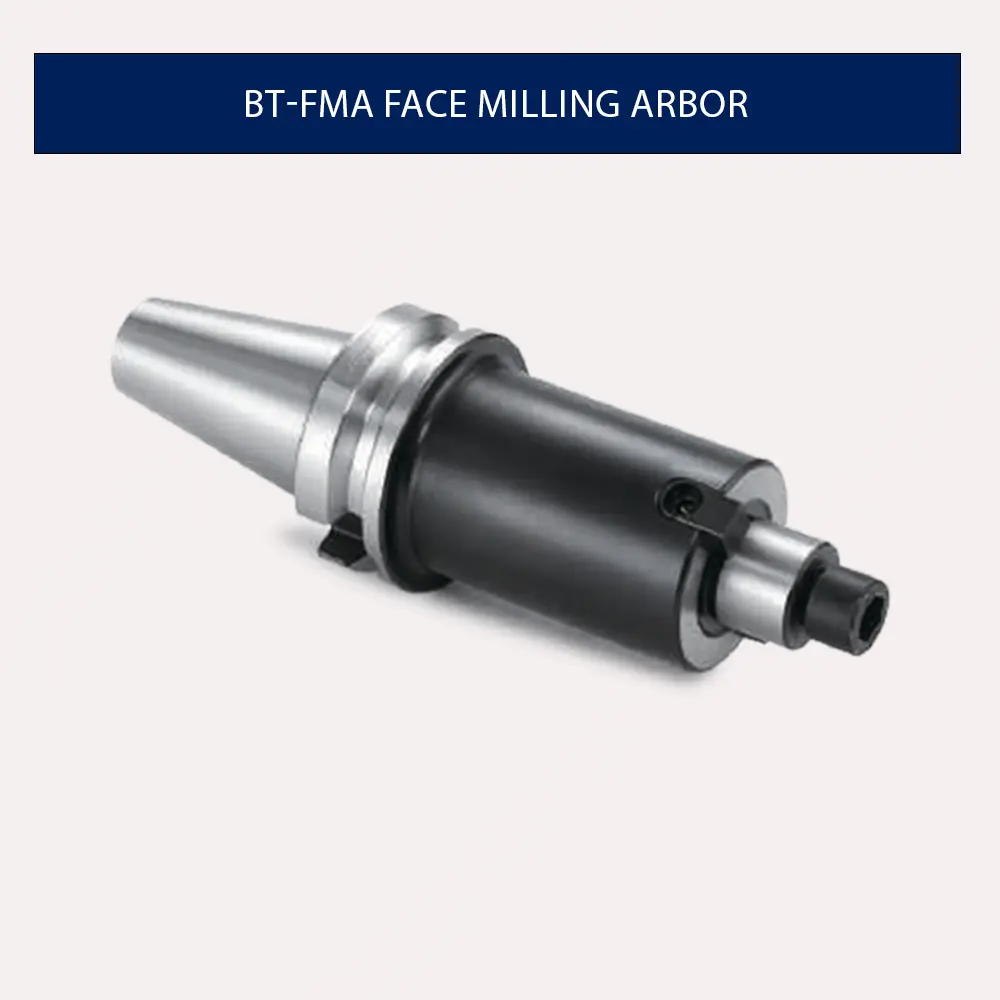

BT-FMA Face Milling Arbor là trục gá phay mặt thuộc nhóm bt-fma face milling arbor
với thiết kế rỗng (hollow) và
coolant nội bộ, hỗ trợ dao insert Φ25.4–50.8mm. Thiết kế tối ưu cho face milling, heavy
cutting và phay mặt phẳng lớn trên thép, gang, nhôm.
Coolant nội bộ phun trực tiếp vào vùng cắt, cải thiện làm mát so với coolant phun ngoài, kéo dài tuổi thọ
dao và cho phép tốc độ cắt cao hơn với hiệu suất ổn định.
So với các loại face milling arbor thông thường, BT-FMA Face Milling Arbor
nổi bật nhờ thiết kế rỗng kết hợp tưới nguội nội tâm, giúp làm mát đều bề mặt cắt và kiểm
soát phoi tốt hơn khi gia công nặng, phay mặt phẳng lớn hoặc vật liệu khó cắt.
Trong thực tế, tối ưu dung dịch tưới nguội và đường đi phoi là yếu tố quan trọng để tăng
tuổi thọ dao và ổn định bề mặt gia công. Bạn có thể tham khảo thêm về
cutting fluid,
through‑spindle coolant
và chip trong gia công cắt gọt
để hiểu rõ hơn cơ chế làm mát và thoát phoi khi sử dụng BT-FMA.

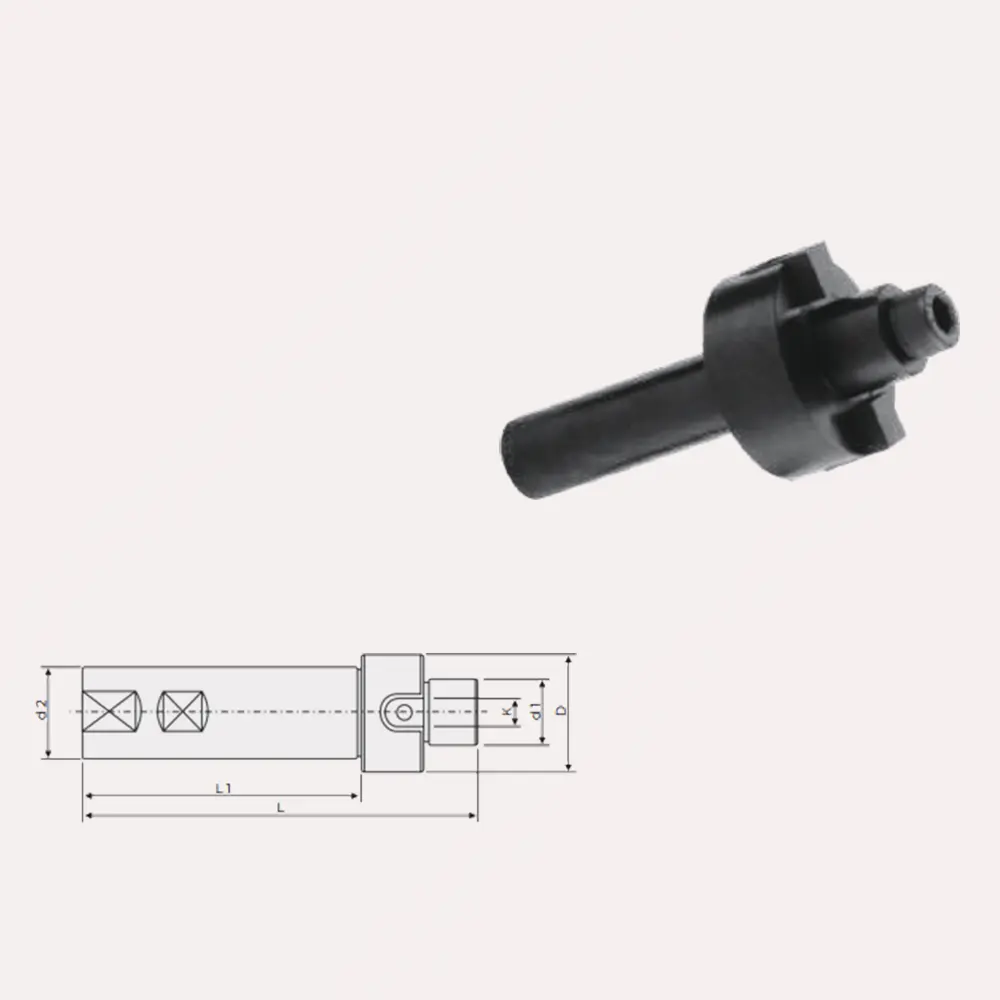

Mảnh Cắt & Đầu Dao Tương Thích Cho BT-FMA

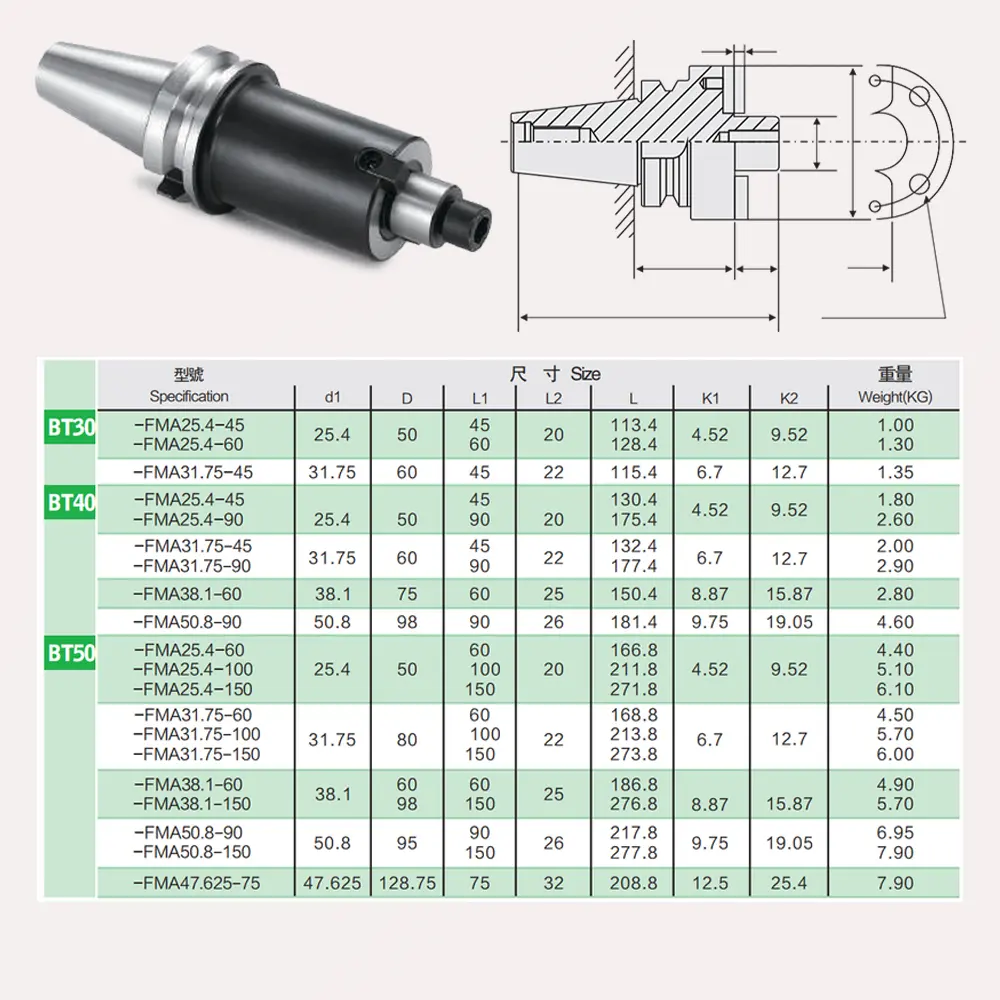

Trục gá BT-FMA Face Milling Arbor được thiết kế để lắp đặt các đầu dao phay mặt tiêu chuẩn có đường kính lỗ (d) từ 25.4mm đến 50.8mm[cite: 101, 120]. Dưới đây là các loại mảnh cắt (insert) thường dùng dựa trên thông số kỹ thuật của trục gá:
| Loại Trục Gá (Model) | Đường Kính Trục (d) [cite: 101, 118] | Loại Mảnh Cắt Phù Hợp (Gợi ý) |
|---|---|---|
| BT-FMA25.4 | 25.4 mm | Mảnh cắt cho đài dao phay mặt Ø50 – Ø63 (Ví dụ: APMT 1604, SEKT 1204) |
| BT-FMA31.75 [cite: 102] | 31.75 mm | Mảnh cắt cho đài dao phay mặt Ø80 (Ví dụ: ONMU 0806, SEHT 1204) |
| BT-FMA38.1 [cite: 118] | 38.1 mm | Mảnh cắt cho đài dao phay mặt Ø100 (Ví dụ: SNMU 1206, RCMT 16) |
| BT-FMA50.8 [cite: 120] | 50.8 mm | Mảnh cắt cho đài dao phay mặt cỡ lớn Ø125 – Ø160 (Ví dụ: LNMU 1506) |
Đặc điểm kỹ thuật khi lắp mảnh cắt:

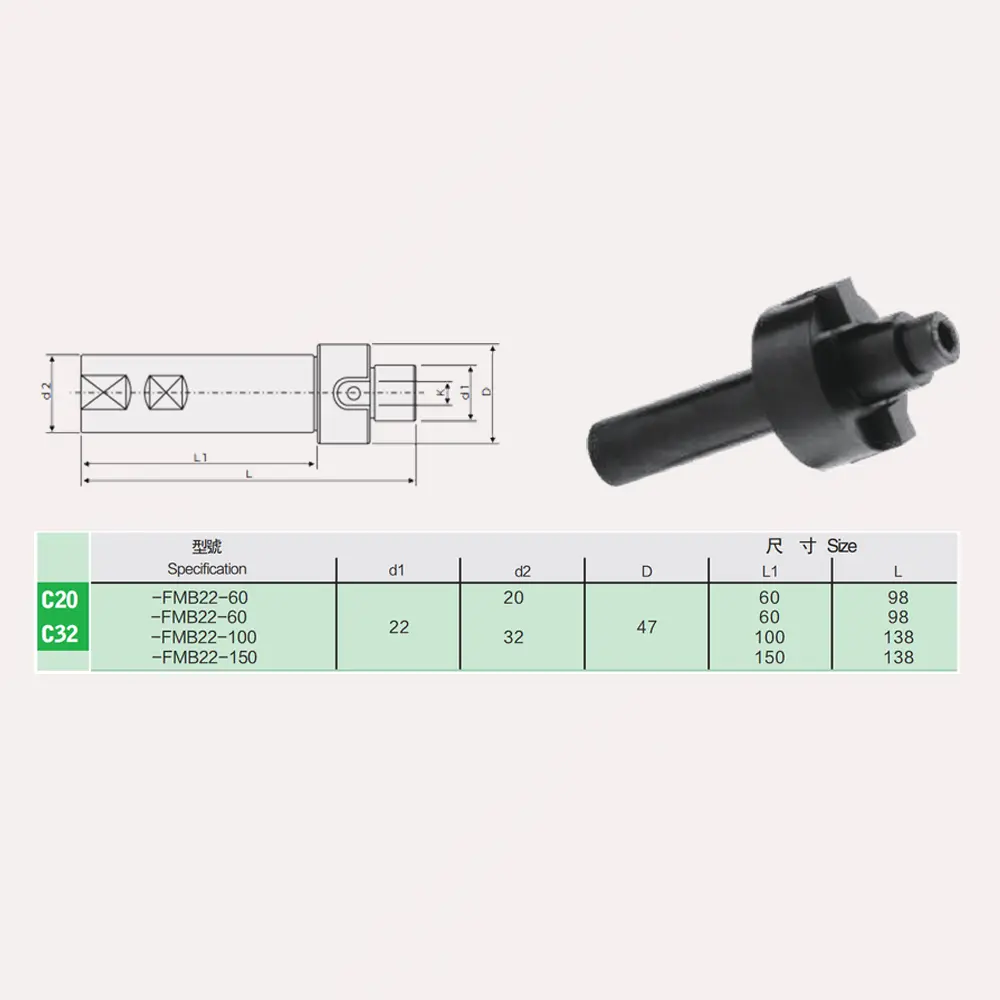

- Hệ thống Coolant nội bộ: Cung cấp dòng chảy coolant trực tiếp qua thân rỗng đến vị trí mảnh cắt, giúp giải nhiệt cực nhanh và thoát phoi tốt khi phay mặt nặng[cite: 59].
- Độ ổn định: Thiết kế thân rỗng (Hollow design) giúp giảm rung động (vibrations), bảo vệ lưỡi cắt của insert và kéo dài tuổi thọ mảnh cắt khi gia công tốc độ cao[cite: 59].
- Cắt gọt nặng: Khả năng truyền momen xoắn lớn qua các rãnh then (keyway) giúp mảnh cắt hoạt động ổn định ngay cả với chiều sâu cắt lớn[cite: 118].
