Mô tả
Đặc điểm kỹ thuật

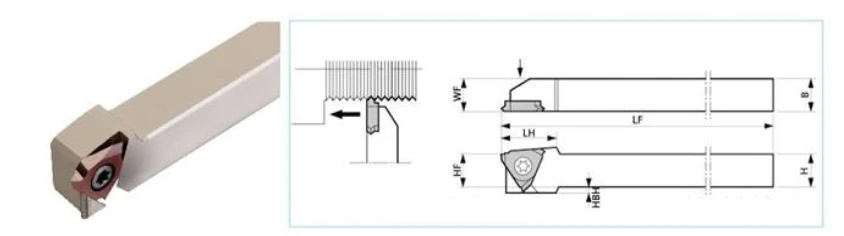

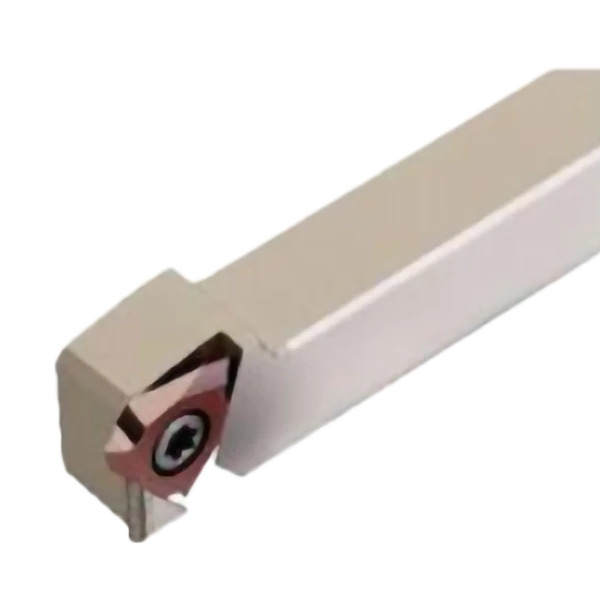

- Holder THKTTXR:
- Thân thép hợp kim, xử lý nhiệt chống mài mòn.
- Kết cấu kẹp insert ren tam giác, hướng gá R/L.
- Vít kẹp: M4/Φ9, khóa T15.

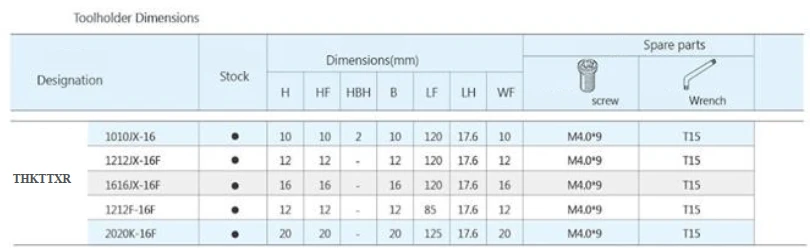

Bảng tóm tắt thông số Holder THKTTXR
| Mã holder | H (mm) | HF (mm) | HBH (mm) | B (mm) | LF (mm) | LH (mm) | WF (mm) | Vít kẹp | Khóa |
|---|---|---|---|---|---|---|---|---|---|
| 1010JX-16 | 10 | 10 | 2 | 10 | 17.6 | 10 | 5.5 | M4/Φ9 | T15 |
| 1212JX-16F | 12 | 12 | 2 | 12 | 17.6 | 12 | 5.5 | M4/Φ9 | T15 |
| 1616JX-16F | 16 | 16 | 2 | 16 | 20.0 | 16 | 6.5 | M4/Φ9 | T15 |
| 2020K-16F | 20 | 20 | 2 | 20 | 20.0 | 20 | 6.5 | M4/Φ9 | T15 |

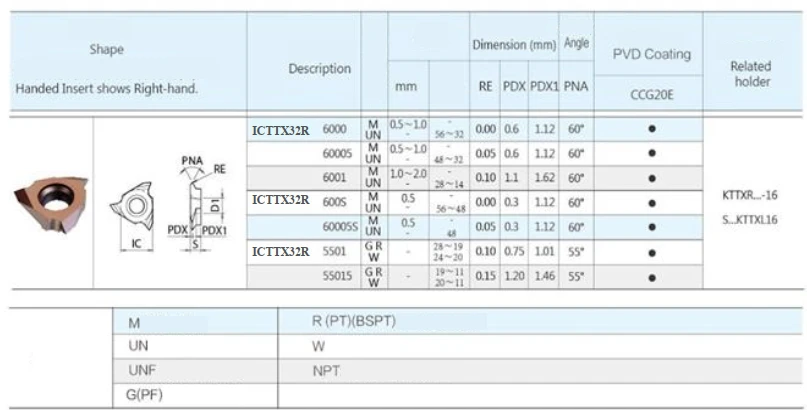

- Mảnh ren ICTTX32R:
- Vật liệu carbide phủ PVD CCG20E.
- Góc ren 11°, các thông số: RE, PDX, PDX1 theo mã cụ thể.
- Tương thích với các loại ren: Metric (M), UN, BSPT (R/PT), NPT, G(PF).
- Holder tương thích: KTTXR..-16, S..KTTXR16.
2. Ứng dụng
- Tiện ren ngoài các loại ren hệ mét, hệ inch, ren ống.
- Gia công trên thép carbon, thép hợp kim, inox, hợp kim màu.
- Phù hợp sản xuất hàng loạt trên máy tiện CNC và Swiss-type.
3. Ưu điểm nổi bật
- Kẹp mảnh chắc chắn, hạn chế rung động.
- Ren sắc nét, đúng profile tiêu chuẩn.
- Thay mảnh nhanh, giảm thời gian dừng máy.
