Mô tả

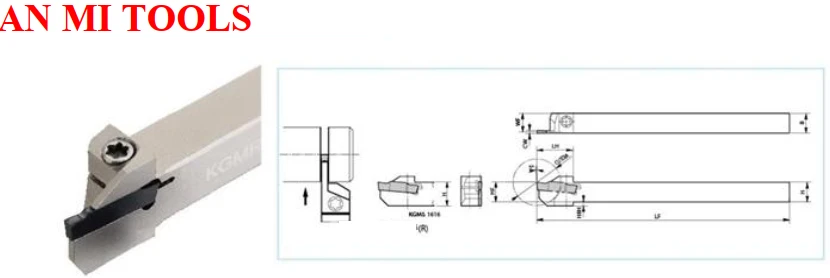

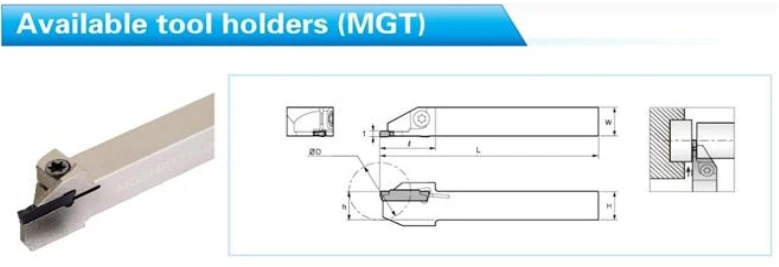

1. Thân dao MGT (Holder)

• Chất liệu: Thép hợp kim chịu lực cao, chống biến dạng.
• Cơ cấu kẹp: Vít kẹp insert, dễ tháo lắp và thay thế.
• Thiết kế: Giảm rung động, tăng độ ổn định khi cắt.

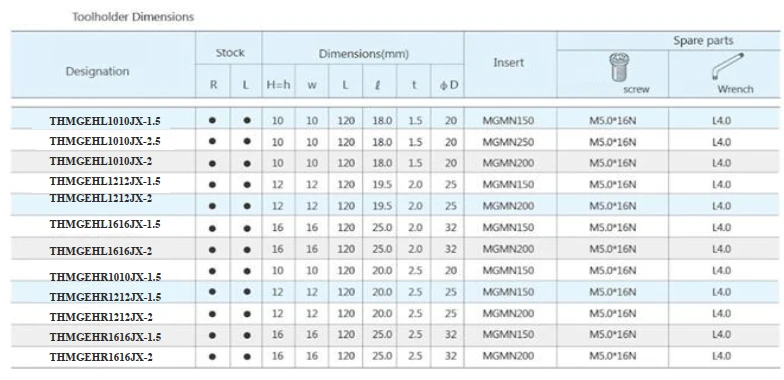

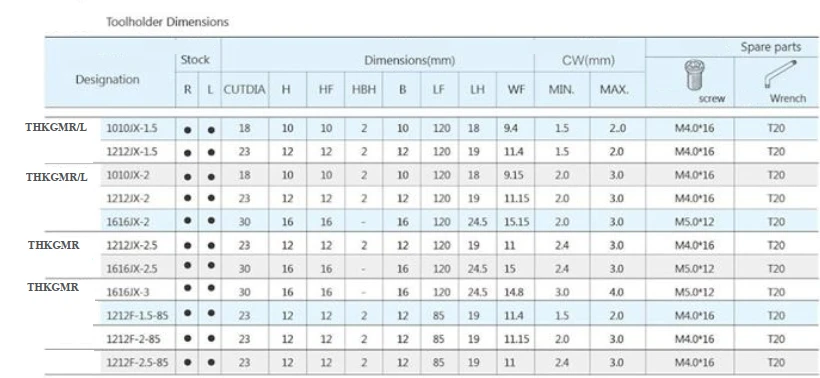

• Kích thước gá: Nhiều lựa chọn (theo bảng Toolholder Dimensions).

Ứng dụng:

• Tiện rãnh hẹp trên trục hoặc chi tiết tròn.
• Cắt đứt chi tiết ra khỏi phôi (parting-off).
• Gia công chi tiết nhỏ, yêu cầu độ chính xác cao.

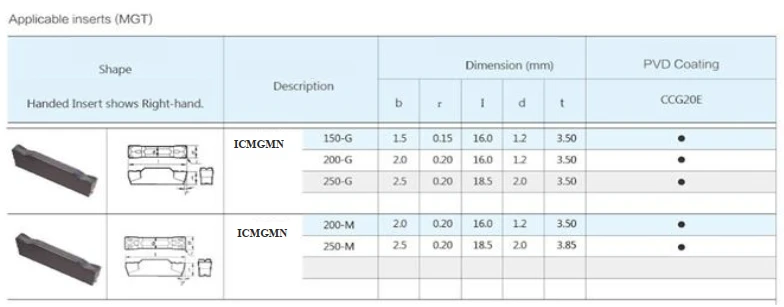

2. Mảnh cắt ICMG-MN (Insert)

• Vật liệu: Carbide phủ PVD CCG20E.
• Kích thước & mã sản phẩm:
  • ICMG-MN 150-G: b = 1.5 mm, r = 0.15 mm, l = 16.0 mm, d = 1.2 mm, t = 3.50 mm
  • ICMG-MN 200-G: b = 2.0 mm, r = 0.20 mm, l = 16.0 mm, d = 1.2 mm, t = 3.50 mm
  • ICMG-MN 250-G: b = 2.5 mm, r = 0.25 mm, l = 16.0 mm, d = 1.2 mm, t = 3.50 mm
  • ICMG-MN 200-M: b = 2.0 mm, r = 0.20 mm, l = 16.0 mm, d = 1.2 mm, t = 3.50 mm
  • ICMG-MN 250-M: b = 2.5 mm, r = 0.25 mm, l = 16.0 mm, d = 1.2 mm, t = 3.50 mm
  • ICMG-MN 300-M: b = 3.0 mm, r = 0.25 mm, l = 16.0 mm, d = 1.2 mm, t = 3.50 mm

3. Điều kiện cắt khuyến nghị

• Thép carbon (SxxC): Vc 100–200 m/phút, f 0.05–0.25 mm/vòng.
• Thép hợp kim (SCM): Vc 80–180 m/phút, f 0.05–0.25 mm/vòng.
• Inox (SUS304): Vc 60–150 m/phút, f 0.05–0.20 mm/vòng.
• Dung dịch làm mát: Gia công ướt (Wet) để tăng tuổi thọ dao và chất lượng bề mặt.

Ưu điểm nổi bật

• Bộ sản phẩm đồng bộ: holder + insert, sẵn sàng lắp và sử dụng.
• Độ chính xác cao, bề mặt gia công đẹp.
• Thay insert nhanh, giảm thời gian dừng máy.
• Đa dạng kích thước insert, phù hợp nhiều loại rãnh và vật liệu.
