Dao Phay Vai Vuông FM901 & Mảnh APMT1135/1604 – KAPR 90°

Tổng Quan Dao Phay Vai Vuông FM901 APMT1135/1604

Dao phay vai vuông FM901 là giải pháp phay vai vuông góc 90°
sủ dụng mảnh chuẩn công
nghệp APMT1135 (AP11) và APMT1604 (AP16). Với
APMX 10 mm cho mảnh AP11 và 15 mm cho mảnh AP16, FM901 là một
trong
những dòng dao vai vuông phổ biến nhất, phù hợp cho nhiều ứng dụng gia công khuôn mẫu và chi
tiết máy.

Góc vai 90° chuẩn, phù hợp các nguyên công phay vai và rãnh.
Dải đường kính và số me cắt đa dạng, bao phủ nhiều loại máy và điều kiện gá kẹp.
Dùng mảnh chuẩn APMT, dễ dàng thay thế và tối ưu chi phí dao cụ.

Download Catalog: FM901-APMT1135/1604.pdf

Thông Số Kỹ Thuật Mảnh Dao FM901 (Insert Specifications)

Mảnh APMT1135 và APMT1604 là chuẩn công nghiệp, có nhiều lựa
chọn lớp
phủ và chipbreaker phù hợp với đa dạng vật liệu gia công.

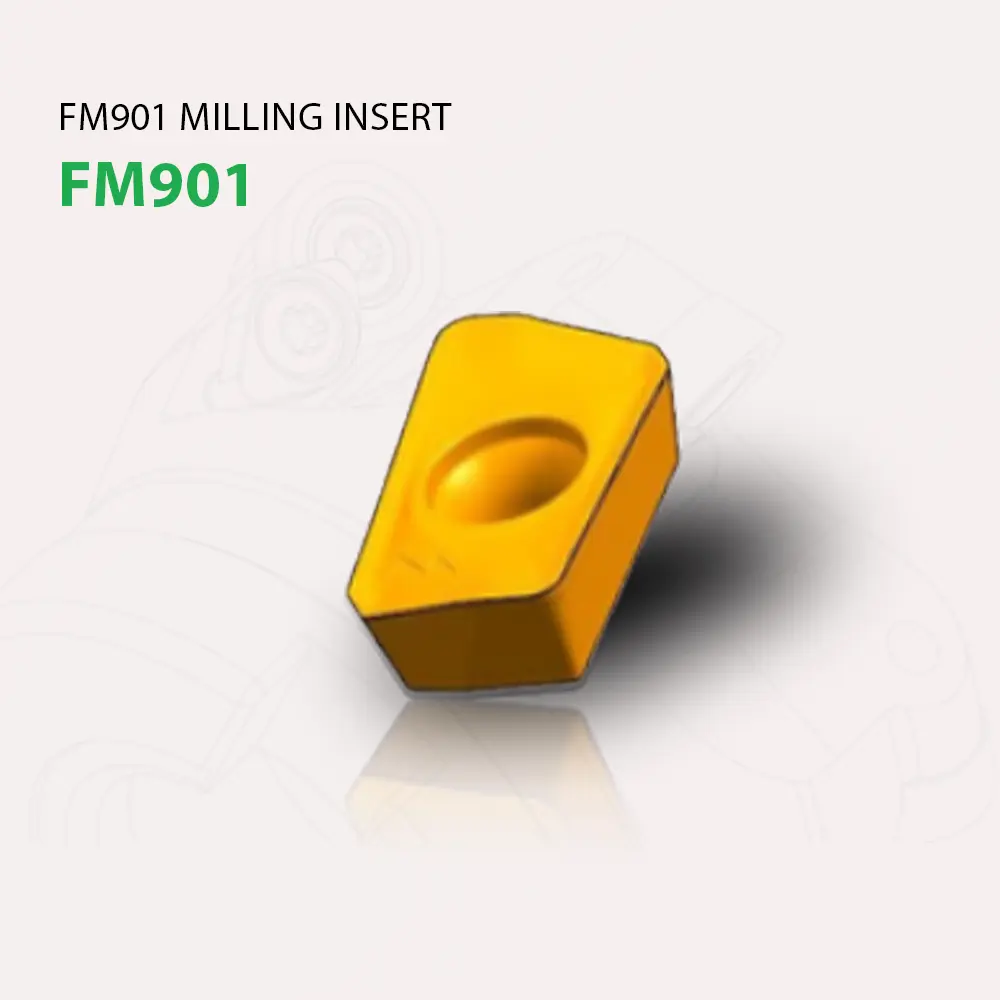

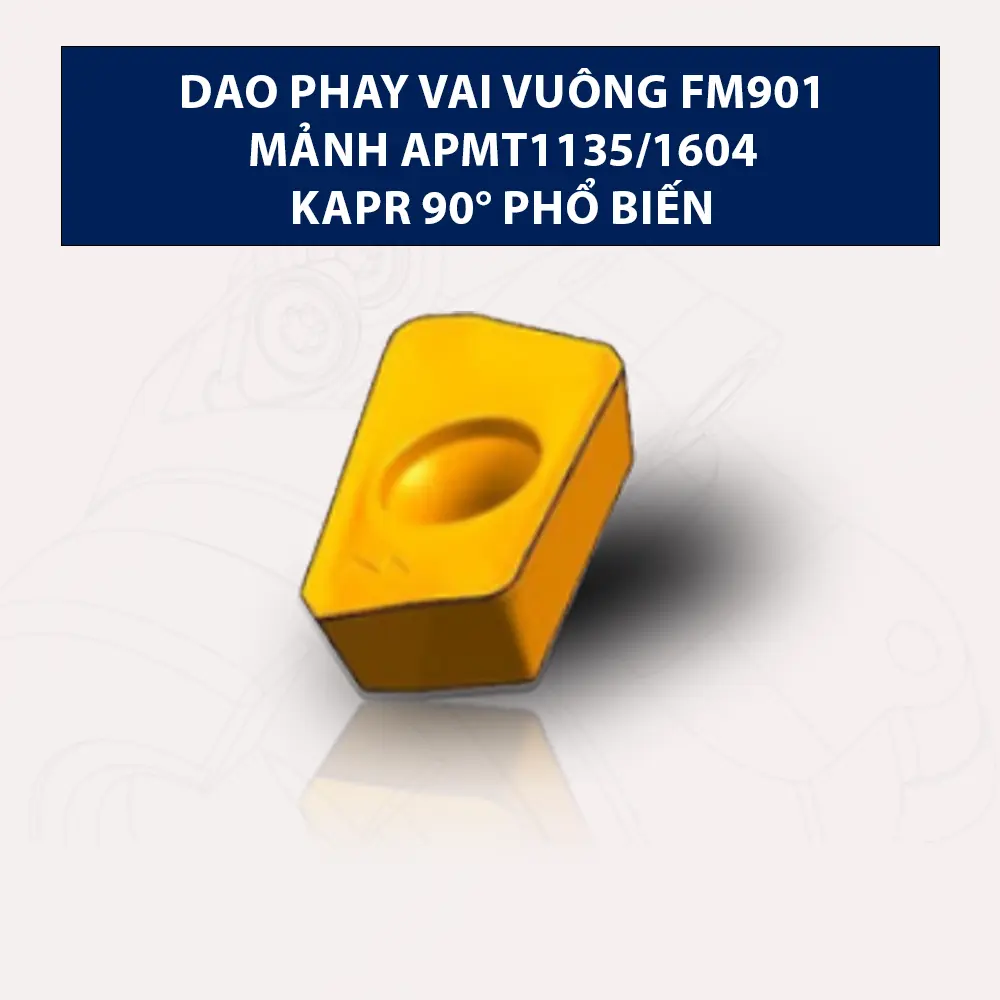

Mảnh dao APMT1135 và APMT1604 cho dao phay FM901 — Mảnh dao **APMT1135** và **APMT1604** dùng cho dao
phay vai
vuông **FM901**, KAPR 90°.

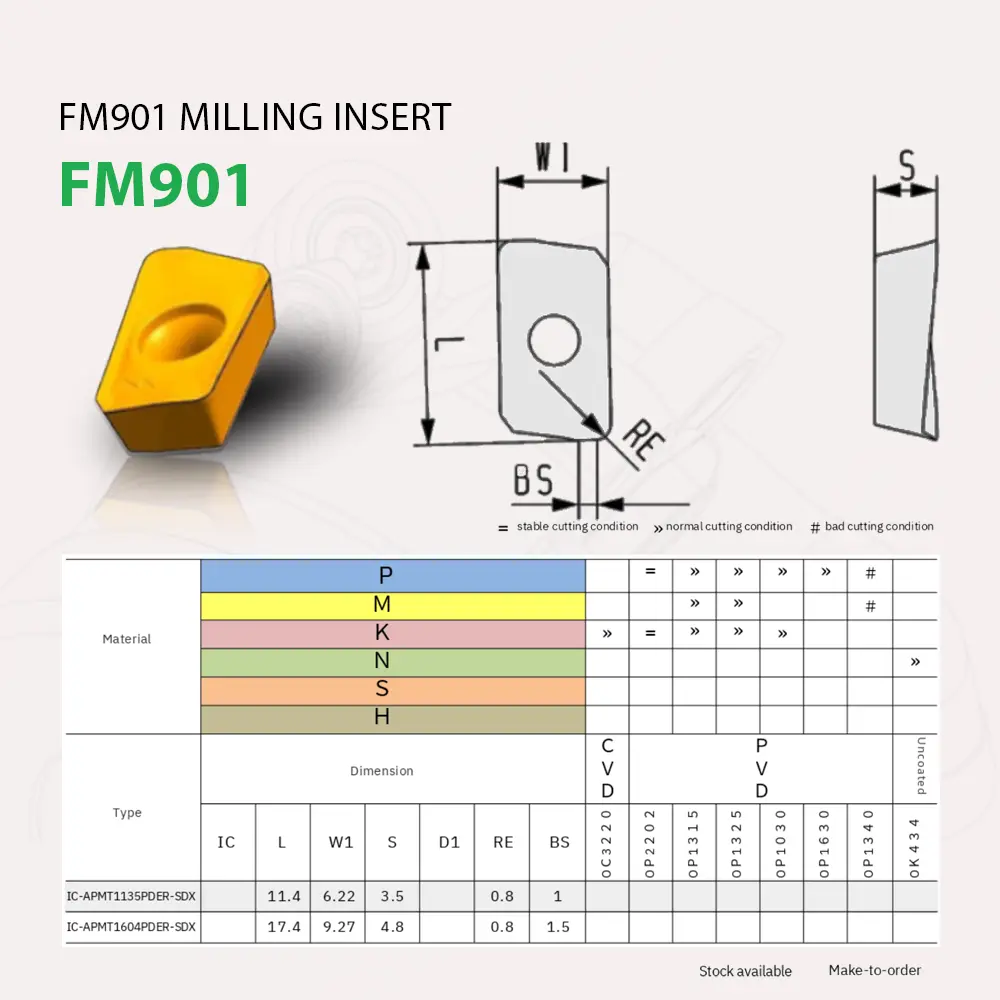

Bản vẽ kỹ thuật mảnh APMT1135 và APMT1604 — Bản vẽ kỹ thuật mảnh **APMT1135** (IC 11.4mm) và
**APMT1604** (IC 17.4mm).

Mã Insert	APMX (mm)	Lớp phủ (Grade)	Vật liệu gia công	Đặc điểm
APMT1135*	10	OC3220, OP2202, OP1315, OP1325, OP1340, OP1030, OP1630, OK434	P / M / K / N / S / H	Mảnh size 11, thích hợp dao đường kính nhỏ đến trung bình.
APMT1604*	15	OC3220, OP2202, OP1315, OP1325, OP1340, OP1030, OP1630, OK434	P / M / K / N / S / H	Mảnh size 16, cho phép chiều sâu cắt lớn trên dao đường kính trung bình–lớn.

Các Mã Đài Dao Tương Thích FM901 (Compatible Holders)

Dòng FM901 gồm cả dạng cán trụ và dạng đĩa (shell mill), sử dụng chung mảnh
APMT1135/1604 với
góc cắt 90°. Dạng cán trụ có nhiều lựa chọn chiều dài cán (LF)
từ 120mm
đến 200mm để phù hợp với độ sâu gia công khác nhau.

FM901 – Dạng Cán Trụ (Cylindrical Shank)

Lưu ý: FM901 có nhiều option chiều dài cán (LF) khác nhau: 120mm, 150mm, 160mm,
170mm, 200mm.
Chiều dài làm việc (LH) tương ứng từ 35mm đến 50mm.

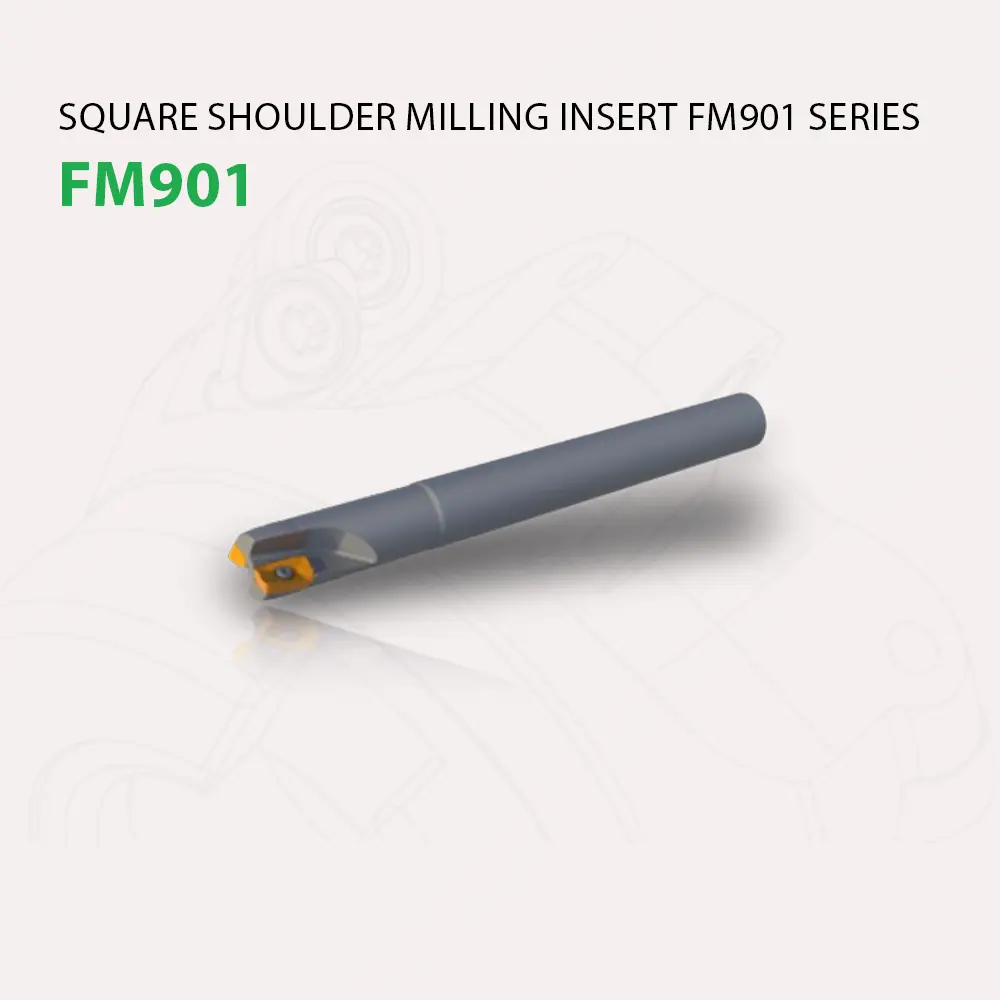

Dao phay vai vuông FM901 dạng cán trụ với các option chiều dài — Dao phay vai vuông **FM901 dạng cán trụ** với nhiều lựa chọn chiều
dài LF.

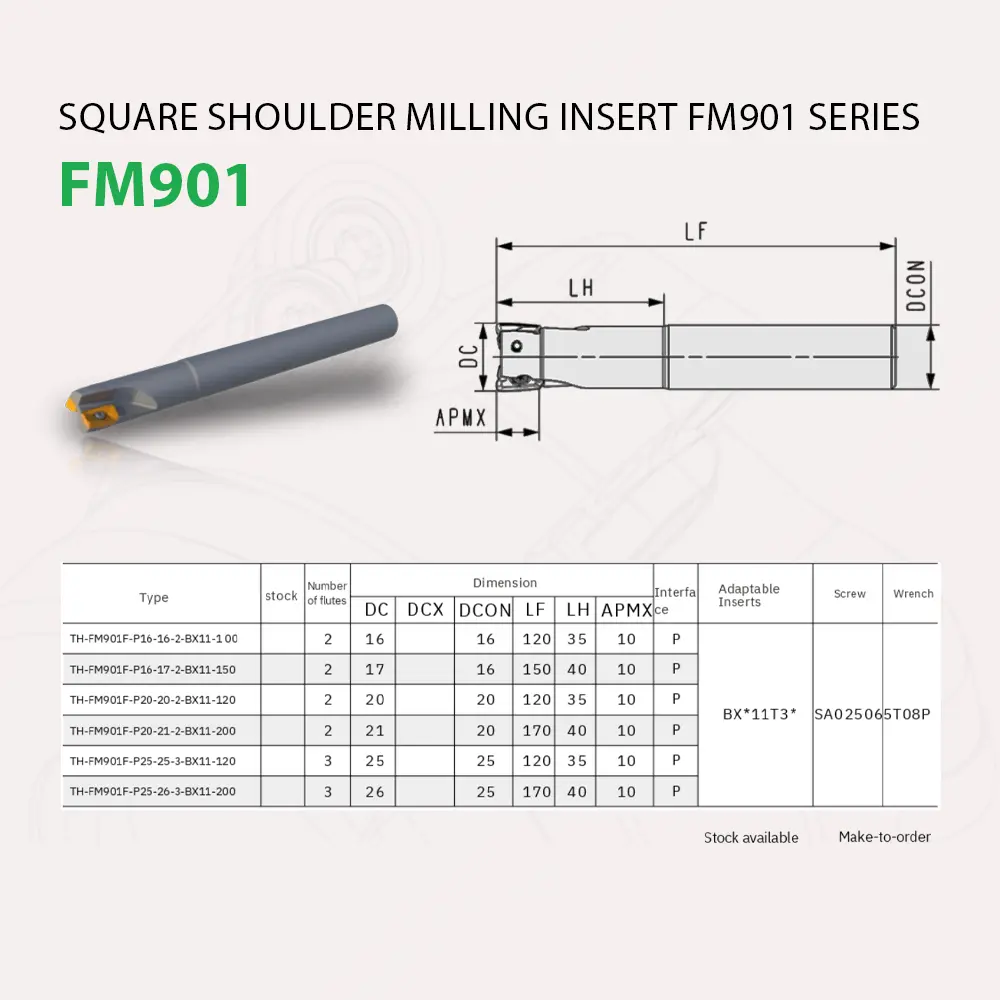

Bản vẽ kỹ thuật dao FM901 cán trụ và thông số LF/LH — Bản vẽ kỹ thuật **FM901 cán trụ** với thông số LF và LH.

Dao phay vai vuông FM901 dạng đĩa (shell mill) với lỗ cốt A16/A22/A27 — Dao phay vai vuông **FM901 dạng đĩa** (shell mill) với các lỗ cốt
chuẩn.

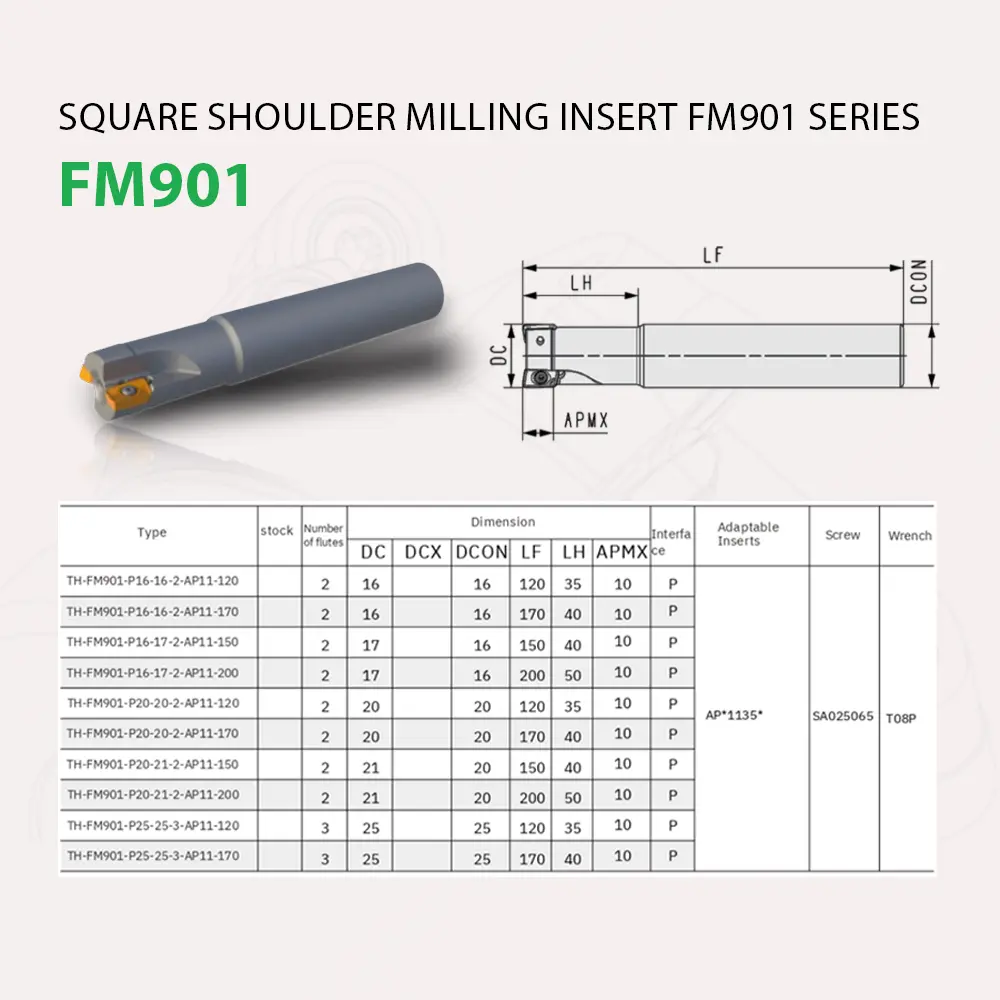

Bản vẽ kỹ thuật dao FM901 shell mill và thông số DCON — Bản vẽ kỹ thuật **FM901 shell mill** với thông số lỗ cốt DCON.

Mã Đài Dao	Mã Insert	DC (mm)	Số me cắt	LF (mm)	LH (mm)	APMX (mm)
TH-FM901-P16-16-2-AP11-120	APMT1135*	16	2	120	35	10
TH-FM901-P16-16-2-AP11-170	APMT1135*	16	2	170	40	10
TH-FM901-P16-17-2-AP11-150	APMT1135*	17	2	150	40	10
TH-FM901-P16-17-2-AP11-200	APMT1135*	17	2	200	50	10
TH-FM901-P20-20-2-AP11-120	APMT1135*	20	2	120	35	10
TH-FM901-P20-20-2-AP11-170	APMT1135*	20	2	170	40	10
TH-FM901-P20-21-2-AP11-150	APMT1135*	21	2	150	40	10
TH-FM901-P20-21-2-AP11-200	APMT1135*	21	2	200	50	10
TH-FM901-P25-25-3-AP11-120	APMT1135*	25	3	120	35	10
TH-FM901-P25-25-3-AP11-170	APMT1135*	25	3	170	40	10
TH-FM901-P25-25-2-AP16-120	APMT1604*	25	2	120	35	15
TH-FM901-P25-25-2-AP16-170	APMT1604*	25	2	170	40	15
TH-FM901-P25-26-2-AP16-160	APMT1604*	26	2	160	40	15
TH-FM901-P25-26-2-AP16-200	APMT1604*	26	2	200	50	15
TH-FM901-P32-32-3-AP16-160	APMT1604*	32	3	160	40	15
TH-FM901-P32-32-3-AP16-200	APMT1604*	32	3	200	50	15
TH-FM901-P32-40-4-AP16-160	APMT1604*	40	4	160	40	15
TH-FM901-P32-40-4-AP16-200	APMT1604*	40	4	200	50	15

FM901 – Dạng Đĩa (Shell Mill)

Lưu ý: Dạng đĩa (IC) có lỗ cốt (DCON) theo chuẩn A16, A22, A27, LF cố định 50mm.

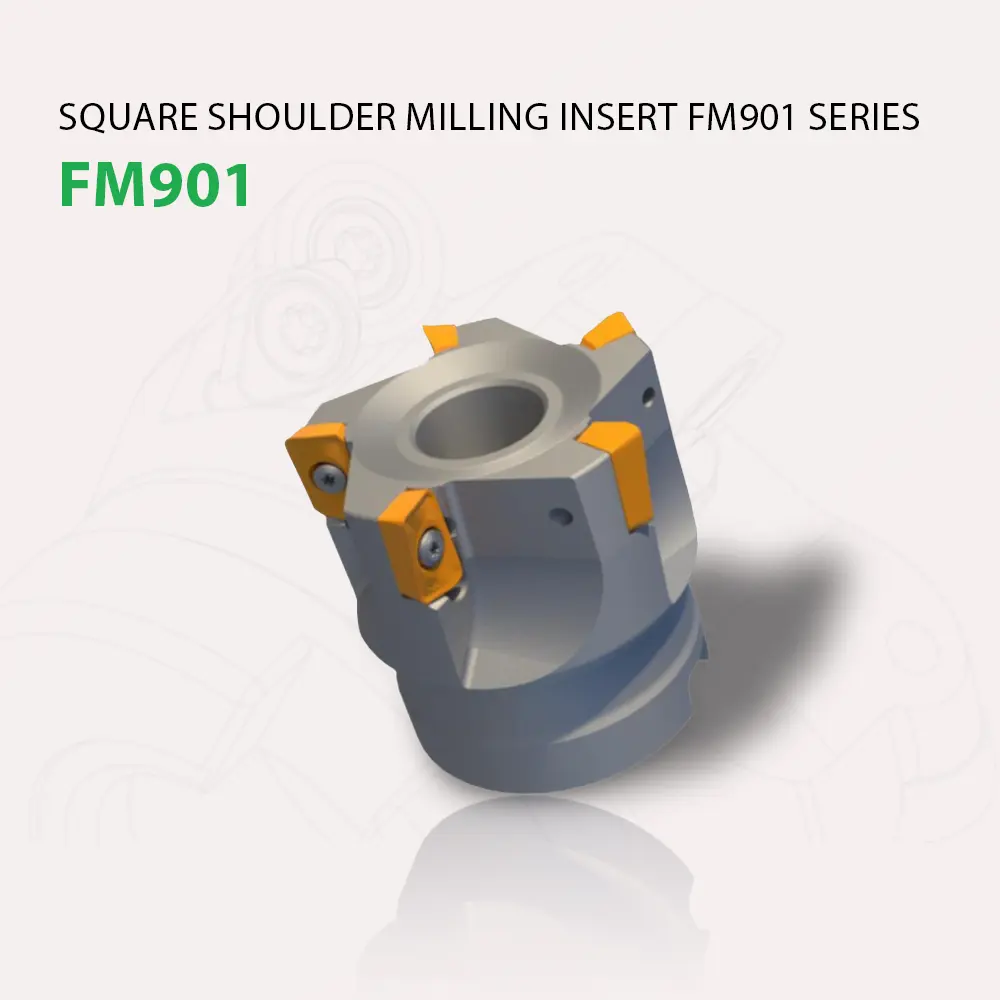

Dao phay vai vuông FM901 dùng mảnh APMT1135/1604 — Dao phay vai vuông **FM901** dùng mảnh
**APMT1135/1604**.

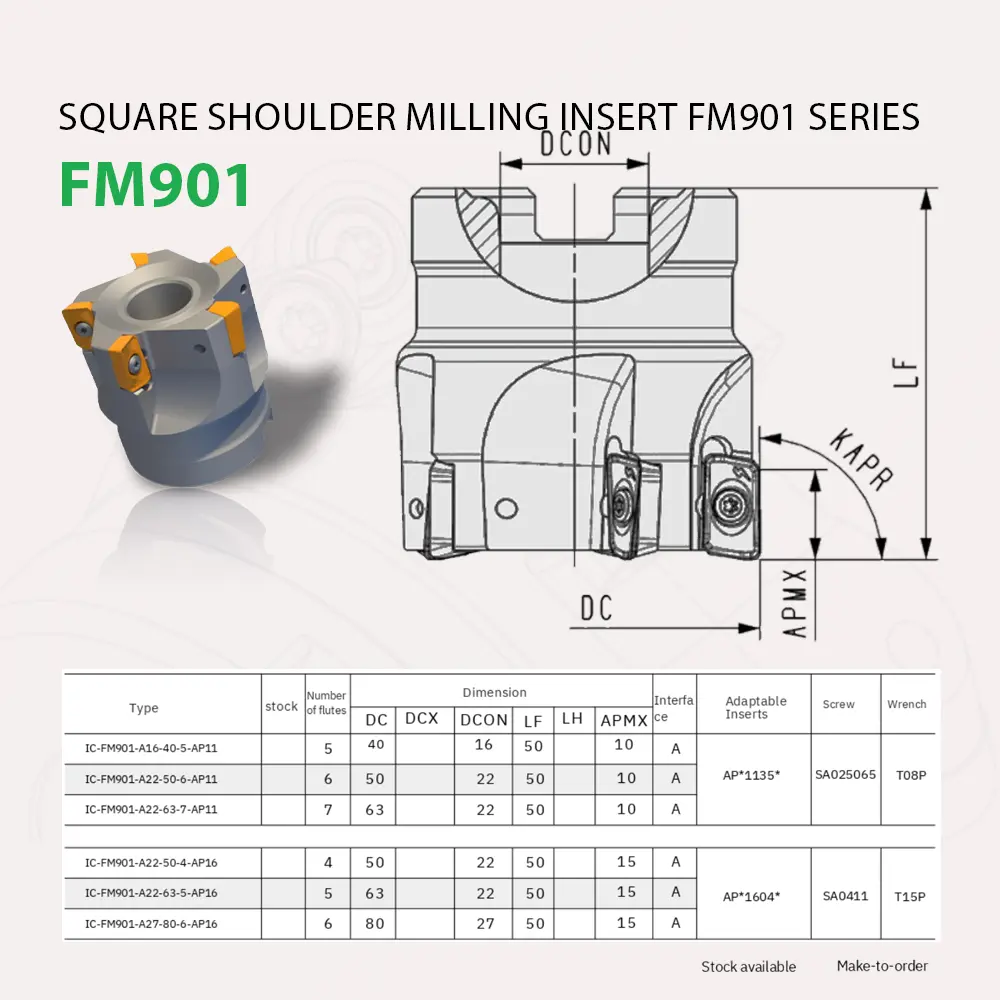

Bản vẽ kỹ thuật dao phay vai vuông FM901 và vị trí lắp mảnh APMT — Bản vẽ kỹ thuật dao **FM901** với mảnh
**APMT1135/1604**.

Mã Đài Dao	Mã Insert	DC (mm)	Số me cắt	Lỗ cốt (DCON)	LF (mm)	APMX (mm)
IC-FM901-A16-40-5-AP11	APMT1135*	40	5	16	50	10
IC-FM901-A22-50-6-AP11	APMT1135*	50	6	22	50	10
IC-FM901-A22-63-7-AP11	APMT1135*	63	7	22	50	10
IC-FM901-A22-50-4-AP16	APMT1604*	50	4	22	50	15
IC-FM901-A22-63-5-AP16	APMT1604*	63	5	22	50	15
IC-FM901-A27-80-6-AP16	APMT1604*	80	6	27	50	15
